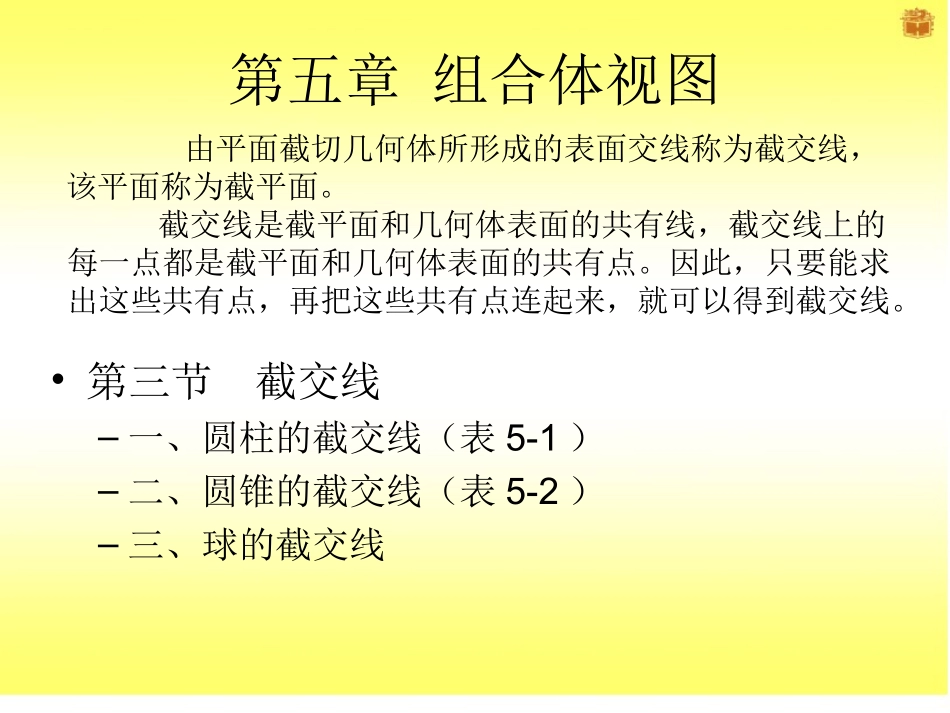

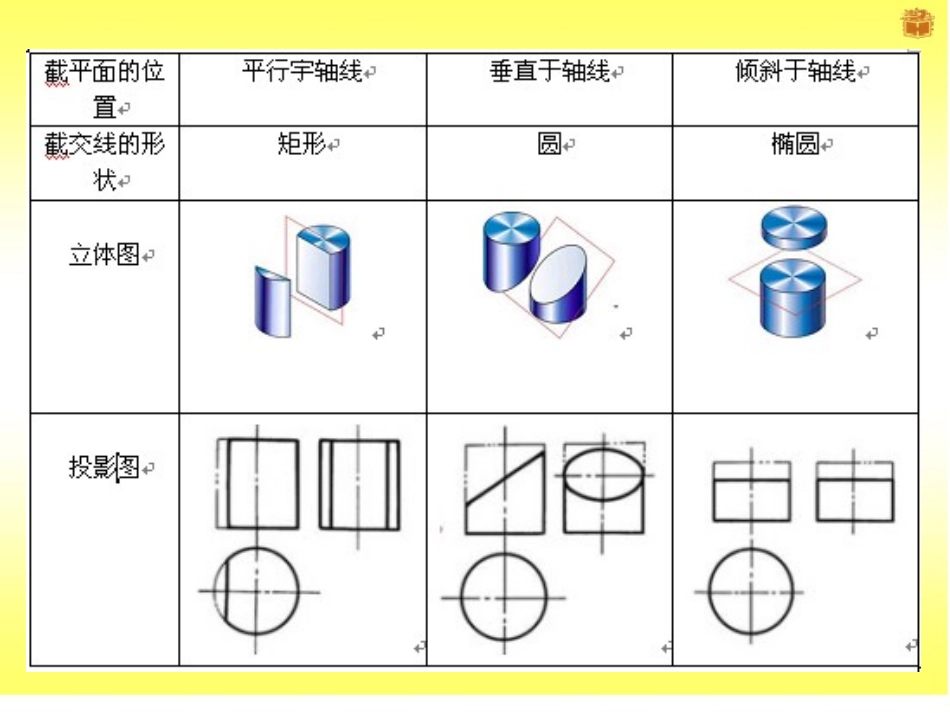

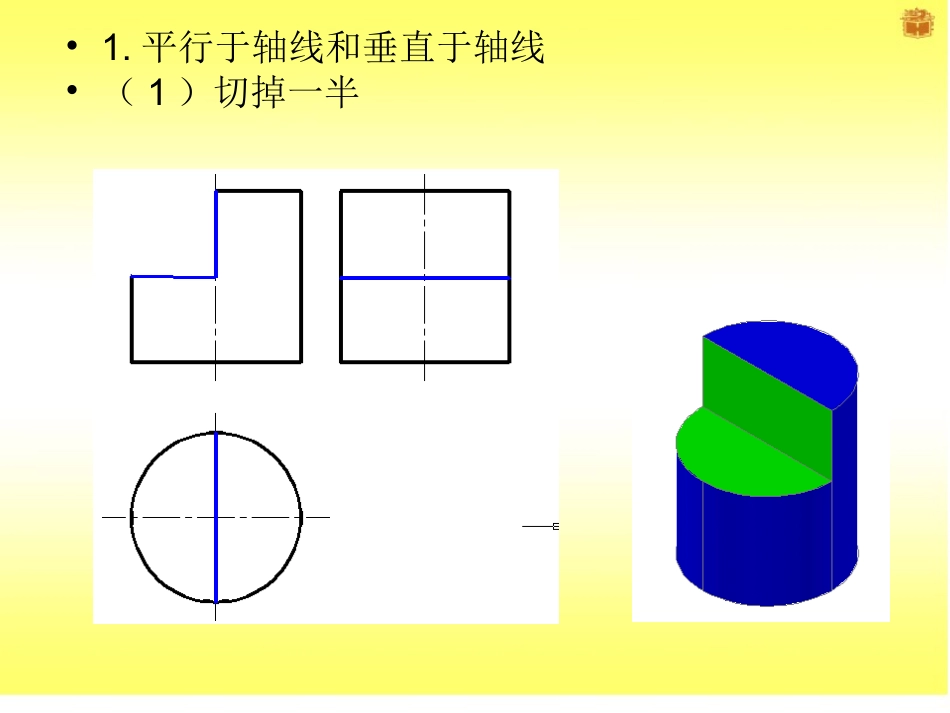

第五章组合体视图•第三节截交线–一、圆柱的截交线（表5-1）–二、圆锥的截交线（表5-2）–三、球的截交线由平面截切几何体所形成的表面交线称为截交线，该平面称为截平面。截交线是截平面和几何体表面的共有线，截交线上的每一点都是截平面和几何体表面的共有点。因此，只要能求出这些共有点，再把这些共有点连起来，就可以得到截交线。•1.平行于轴线和垂直于轴线•（1）切掉一半•1.平行于轴线和垂直于轴线•（2）切少半部分•1.平行于轴线和垂直于轴线•（3）切多半部分•1.平行于轴线和垂直于轴线•（4）上方切槽•1.平行于轴线和垂直于轴线•（5）中间切槽•1.平行于轴线和垂直于轴线•（6）多次切割•1.平行于轴线和垂直于轴线•（7）空心圆柱切槽•2.倾斜于轴线•（1）切少部分，必须取的点：起点→终点•2.倾斜于轴线•（1）切少部分：必须取的点：起点→终点•2.倾斜于轴线•（2）切多部分（过中心线）：•必须取的点：起点→中心线点→终点•2.倾斜于轴线•（2）切多部分（过中心线）：•必须取的点：起点→中心线点→终点•2.倾斜于轴线•（3）切全部•必须取的点：起点→中心线点→终点•2.倾斜于轴线•（3）切全部•必须取的点：起点→中心线点→终点
