落地式卸料平台设计方案(附计算书-附图)VIP免费

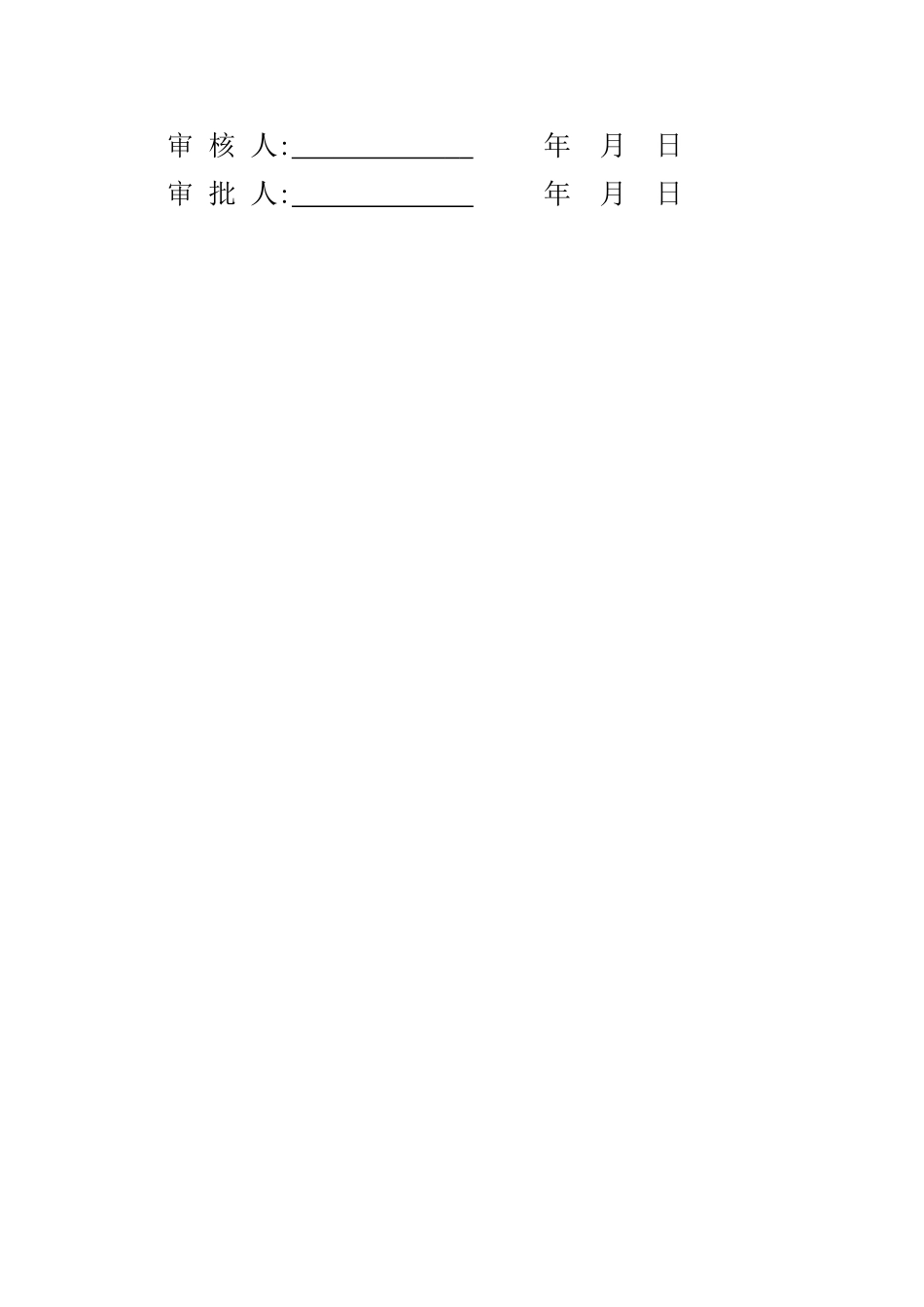

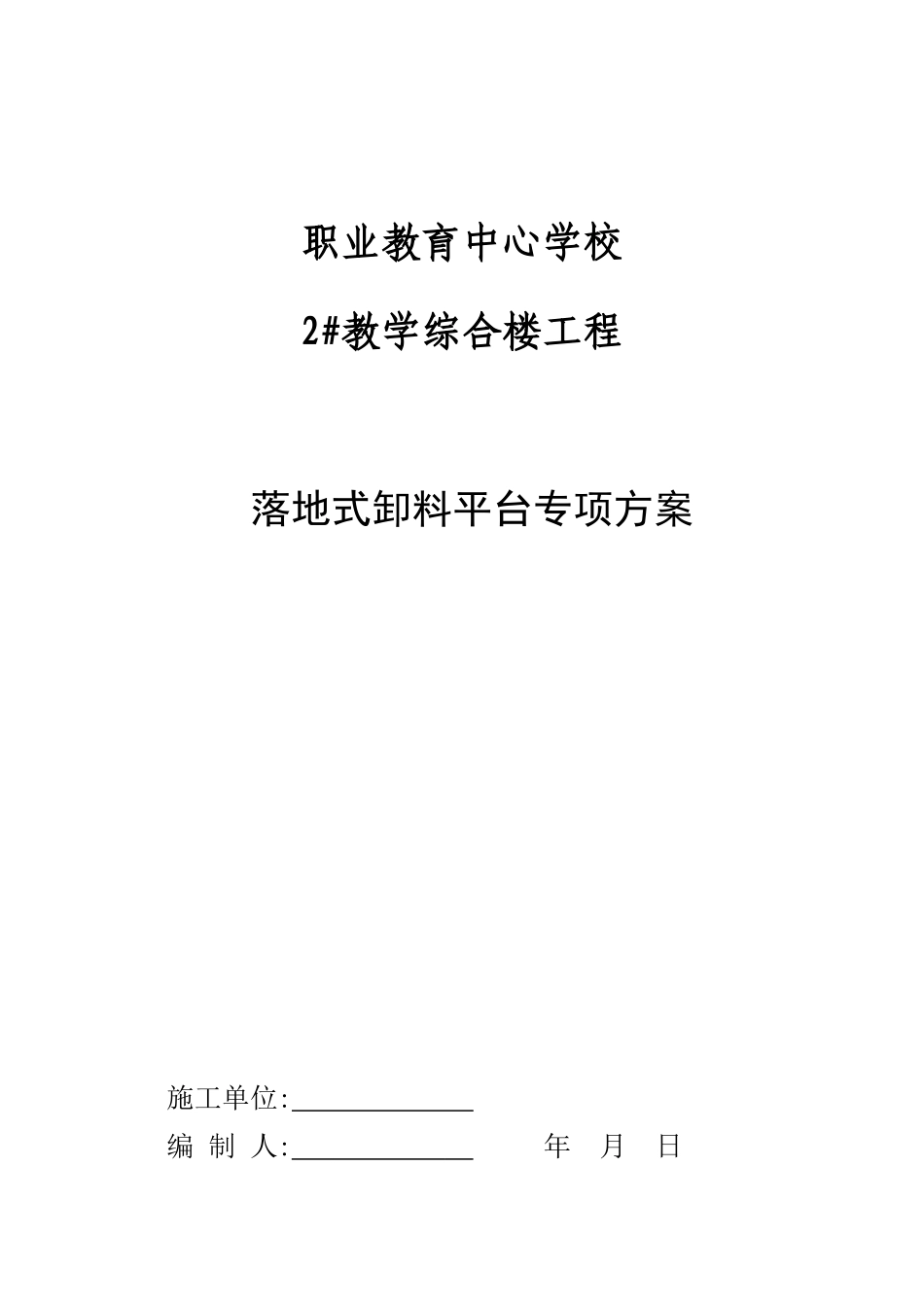

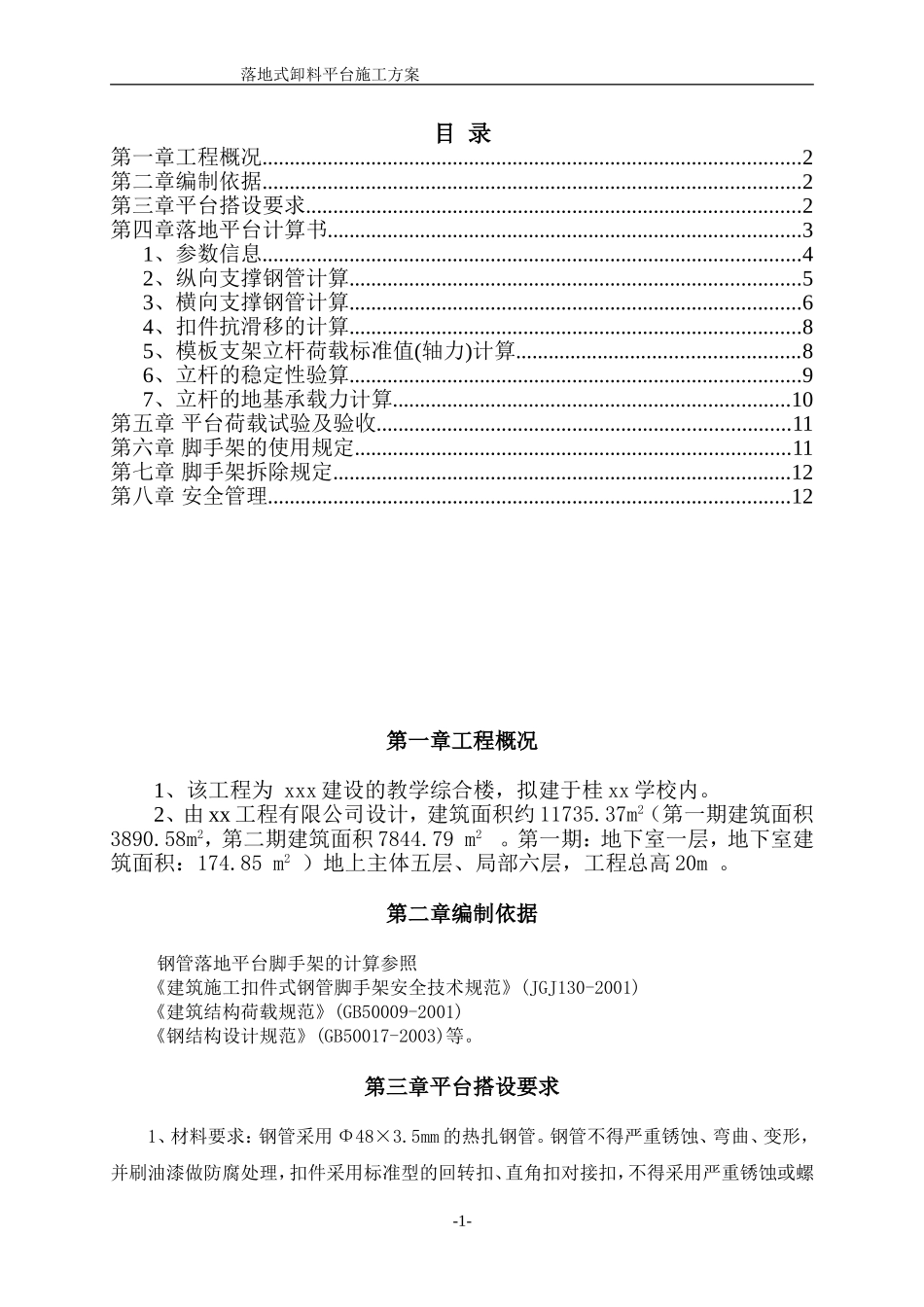

职业教育中心学校2#教学综合楼工程落地式卸料平台专项方案施工单位:编制人:年月日审核人:年月日审批人:年月日落地式卸料平台施工方案目录第一章工程概况...................................................................................................2第二章编制依据...................................................................................................2第三章平台搭设要求...........................................................................................2第四章落地平台计算书.......................................................................................31、参数信息...................................................................................................42、纵向支撑钢管计算...................................................................................53、横向支撑钢管计算...................................................................................64、扣件抗滑移的计算...................................................................................85、模板支架立杆荷载标准值(轴力)计算....................................................86、立杆的稳定性验算...................................................................................97、立杆的地基承载力计算.........................................................................10第五章平台荷载试验及验收............................................................................11第六章脚手架的使用规定................................................................................11第七章脚手架拆除规定....................................................................................12第八章安全管理................................................................................................12第一章工程概况1、该工程为xxx建设的教学综合楼，拟建于桂xx学校内。2、由xx工程有限公司设计，建筑面积约11735.37m2（第一期建筑面积3890.58m2，第二期建筑面积7844.79m2。第一期：地下室一层，地下室建筑面积：174.85m2）地上主体五层、局部六层，工程总高20m。第二章编制依据钢管落地平台脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)《建筑结构荷载规范》(GB50009-2001)《钢结构设计规范》(GB50017-2003)等。第三章平台搭设要求1、材料要求：钢管采用Φ48×3.5mm的热扎钢管。钢管不得严重锈蚀、弯曲、变形，并刷油漆做防腐处理，扣件采用标准型的回转扣、直角扣对接扣，不得采用严重锈蚀或螺-1-落地式卸料平台施工方案纹已被咬口的扣件。2、落地式架，立杆横向间距为1.0m，立杆纵距为0.6m，步距1.5m。落地立杆垂直稳放在5cm的木板上，地面基础必须夯实、整平；起步设纵横相连的扫地杆。每一个楼层，设刚性拉结点，拉结件采用Φ48×3.5钢管与结构连结。操作层脚手板满铺，四角用12#铁丝扎紧。外立杆内侧采用密目式安全网封闭。外周设剪刀撑重地面开始到顶；3、经检验合格的构配件应按品种、规格分类、堆放整齐、平稳，堆放场地不得有积水。4、应清除搭设场地杂物，平整搭设场地，并使排水畅通。5、平台底座面标高宜高于自然地坪50mm，在基槽回填完毕后用C15混凝土浇筑50mm厚。6、平台基础经验收合格后。7、平台必须配合施工进度搭设，从二层开始每层搭设一个平台。8、每搭完一步平台后，应按规范JGJ130—2001表8.2.4的规定校正步距、纵距、横距及立杆的垂直度。9、底座安放应符合下列规定：1）底座、垫板均应准确地放在定位线上；2）垫板采用长度不少于２跨、厚度不小50mm的木垫板。10、立杆搭设应符合下列规定：1）严禁将外径48mm与51mm的钢管混合使用；2）相邻立杆的对接扣件不得在同一高度内，错开距离应符合JGJ130—2001第6.3.5条的规定；3）开始搭设立杆时，应设置一根抛撑，直至连墙件安装稳定后，方可根据情...
