山东省新泰市汶城中学高中物理《磁场 章末检测》学案 新人教版选修3-1VIP免费

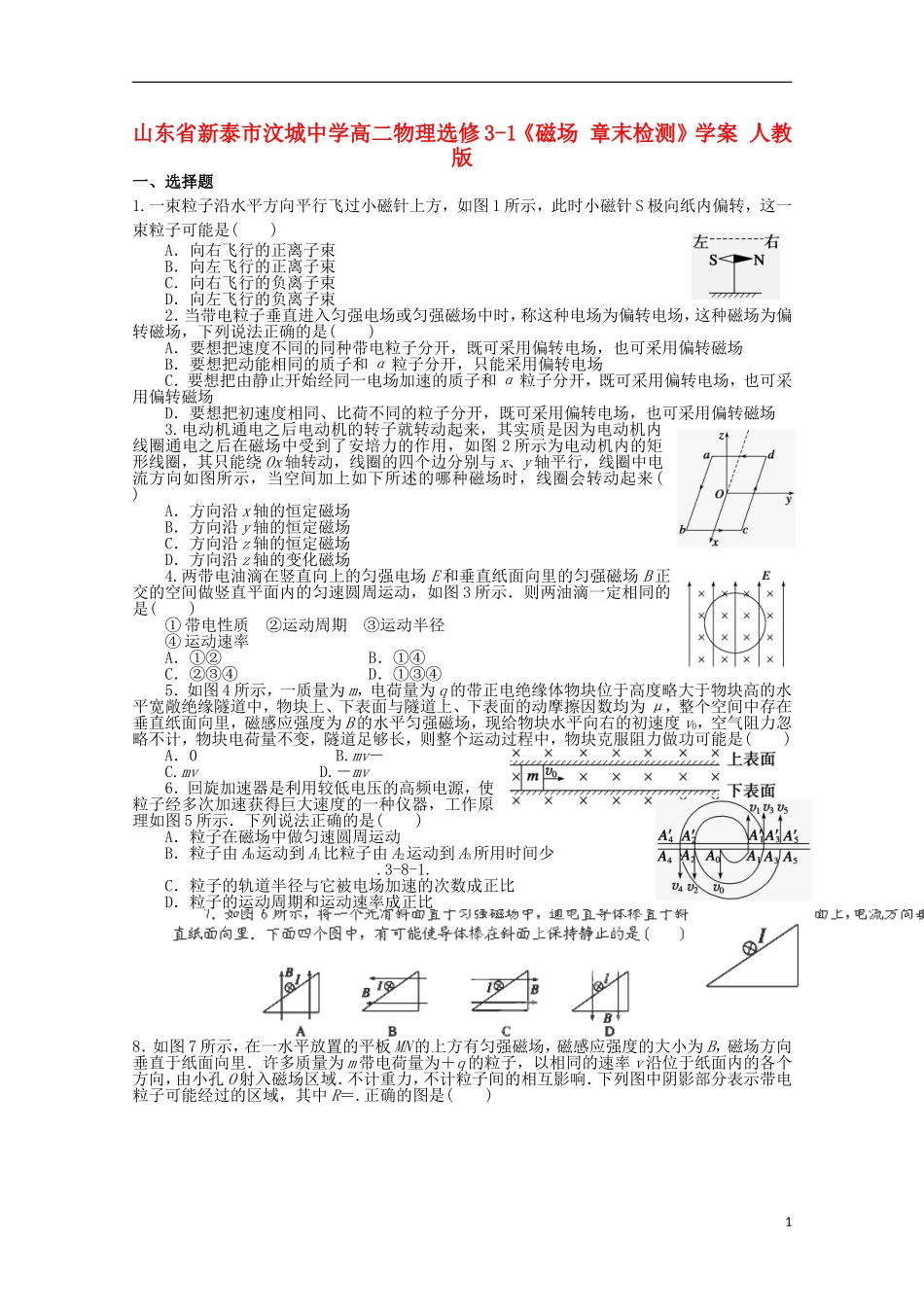

山东省新泰市汶城中学高二物理选修3-1《磁场章末检测》学案人教版一、选择题1.一束粒子沿水平方向平行飞过小磁针上方，如图1所示，此时小磁针S极向纸内偏转，这一束粒子可能是()A．向右飞行的正离子束B．向左飞行的正离子束C．向右飞行的负离子束D．向左飞行的负离子束2．当带电粒子垂直进入匀强电场或匀强磁场中时，称这种电场为偏转电场，这种磁场为偏转磁场，下列说法正确的是()A．要想把速度不同的同种带电粒子分开，既可采用偏转电场，也可采用偏转磁场B．要想把动能相同的质子和α粒子分开，只能采用偏转电场C．要想把由静止开始经同一电场加速的质子和α粒子分开，既可采用偏转电场，也可采用偏转磁场D．要想把初速度相同、比荷不同的粒子分开，既可采用偏转电场，也可采用偏转磁场3.电动机通电之后电动机的转子就转动起来，其实质是因为电动机内线圈通电之后在磁场中受到了安培力的作用，如图2所示为电动机内的矩形线圈，其只能绕Ox轴转动，线圈的四个边分别与x、y轴平行，线圈中电流方向如图所示，当空间加上如下所述的哪种磁场时，线圈会转动起来()A．方向沿x轴的恒定磁场B．方向沿y轴的恒定磁场C．方向沿z轴的恒定磁场D．方向沿z轴的变化磁场4.两带电油滴在竖直向上的匀强电场E和垂直纸面向里的匀强磁场B正交的空间做竖直平面内的匀速圆周运动，如图3所示．则两油滴一定相同的是()①带电性质②运动周期③运动半径④运动速率A．①②B．①④C．②③④D．①③④5．如图4所示，一质量为m，电荷量为q的带正电绝缘体物块位于高度略大于物块高的水平宽敞绝缘隧道中，物块上、下表面与隧道上、下表面的动摩擦因数均为μ，整个空间中存在垂直纸面向里，磁感应强度为B的水平匀强磁场，现给物块水平向右的初速度v0，空气阻力忽略不计，物块电荷量不变，隧道足够长，则整个运动过程中，物块克服阻力做功可能是()A．0B.mv－C.mvD.－mv6．回旋加速器是利用较低电压的高频电源，使粒子经多次加速获得巨大速度的一种仪器，工作原理如图5所示．下列说法正确的是()A．粒子在磁场中做匀速圆周运动B．粒子由A0运动到A1比粒子由A2运动到A3所用时间少.3-8-1.C．粒子的轨道半径与它被电场加速的次数成正比D．粒子的运动周期和运动速率成正比8．如图7所示，在一水平放置的平板MN的上方有匀强磁场，磁感应强度的大小为B，磁场方向垂直于纸面向里．许多质量为m带电荷量为＋q的粒子，以相同的速率v沿位于纸面内的各个方向，由小孔O射入磁场区域．不计重力，不计粒子间的相互影响．下列图中阴影部分表示带电粒子可能经过的区域，其中R＝.正确的图是()1将选择题答案填入下表：12345678.3-8-2.二．计算题：9．如图8所示，在y>0的空间中存在匀强电场，场强沿y轴负方向；在y<0的空间中，存在匀强磁场，磁场方向垂直xy平面(纸面)向外．一电荷量为q、质量为m的带正电的运动粒子，经过y轴上y＝h处的点P1时速率为v0，方向沿x轴正方向；然后，经过x轴上x＝2h处的P2点进入磁场，并经过y轴上y＝－2h的P3点．不计重力．求：(1)电场强度的大小．(2)粒子到达P2时速度的大小和方向．(3)磁感应强度的大小．10．如图9所示，abcd是一个边长为L的正方形，它是磁感应强度为B的匀强磁场横截面的边界线．一带电粒子从ad边的中点O与ad边成θ＝30°角且垂直于磁场方向射入．若该带电粒子所带电荷量为q、质量为m(重力不计)，则该带电粒子在磁场中飞行时间最长是多少？2若要带电粒子飞行时间最长，带电粒子的速度必须符合什么条件？.3-8-3.11．飞行时间质谱仪可通过测量离子飞行时间得到离子的比荷q/m.如图10所示，带正电的离子经电压为U的电场加速后进入长度为L的真空管AB，可测得离子飞越AB所用时间t1.改进以上方法，如图，让离子飞越AB后进入电场为E(方向如图11)的匀强电场区域BC，在电场的作用下离子返回B端，此时，测得离子从A出发后飞行的总时间t2.(不计离子重力)(1)忽略离子源中离子的初速度，①用t1计算比荷；②用t2计算比荷．(2)离子源中相同比荷离子的初速度不尽相同，设两个比荷都为q/m的离子在A端的速度分别为v和v′(v≠v′)，在改进后的方法中，它们飞行的总时间通常不同，存在时间差Δt.可通过调节电场E图10图11使Δt＝0，求此时E的大小．3
