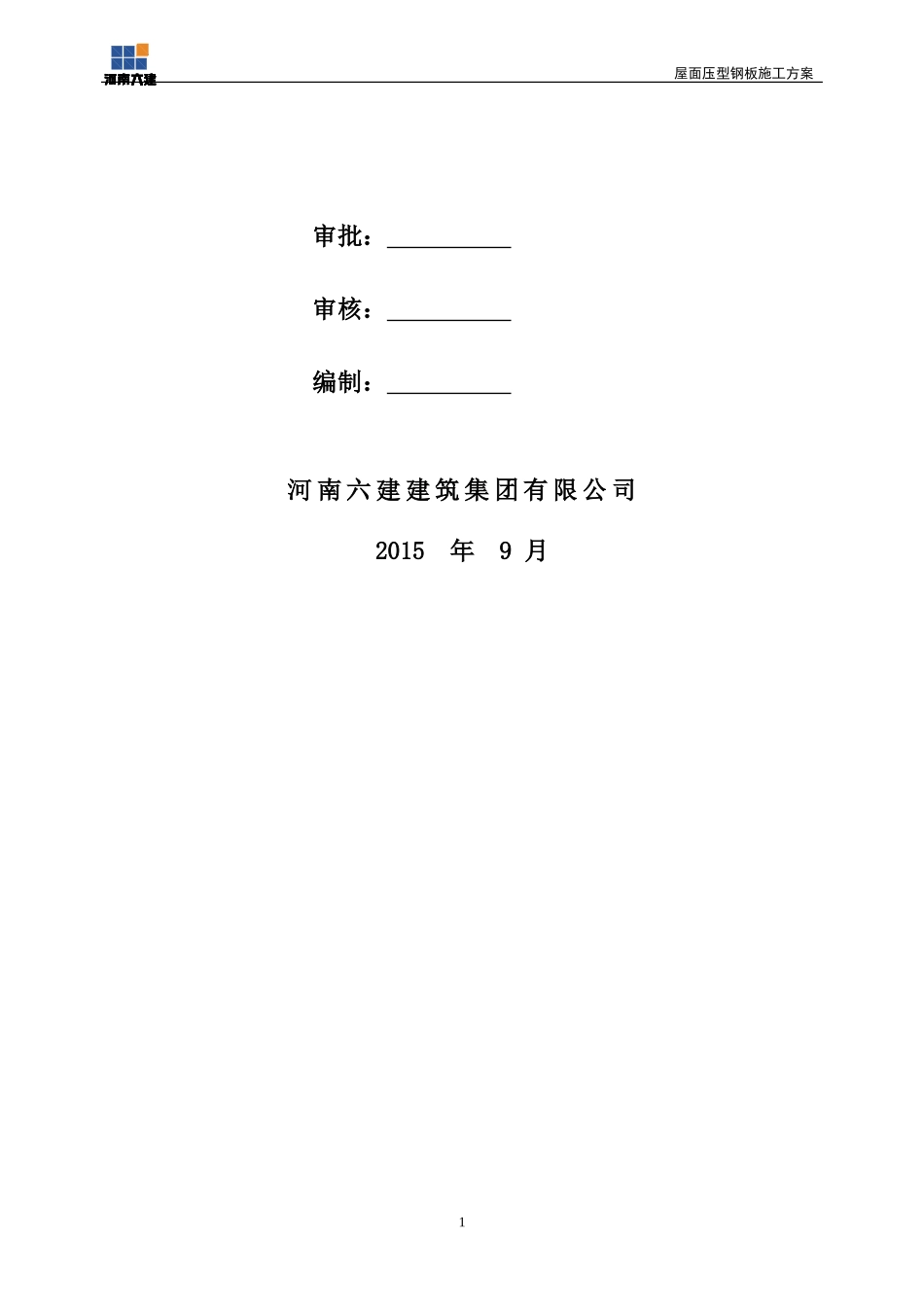

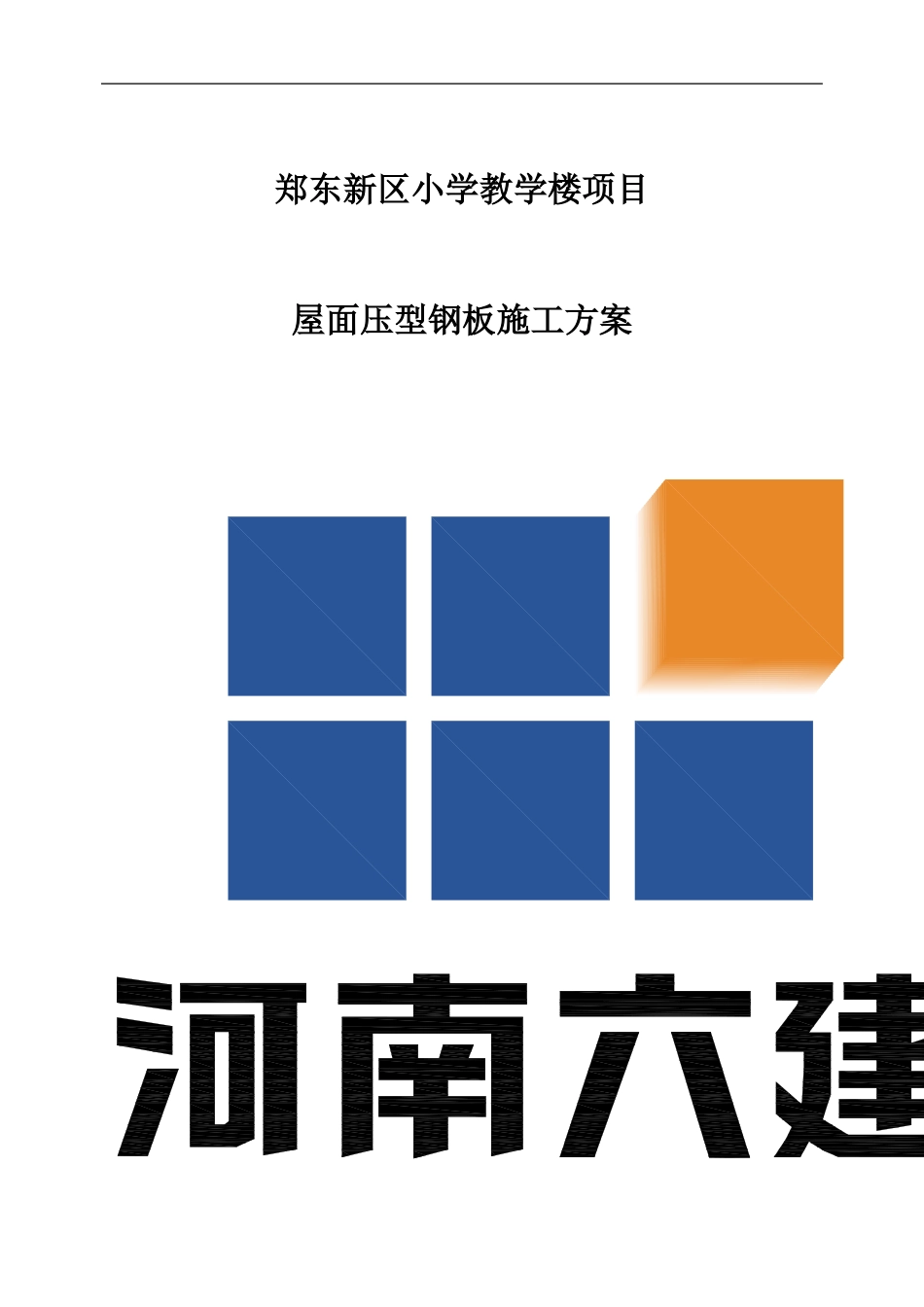

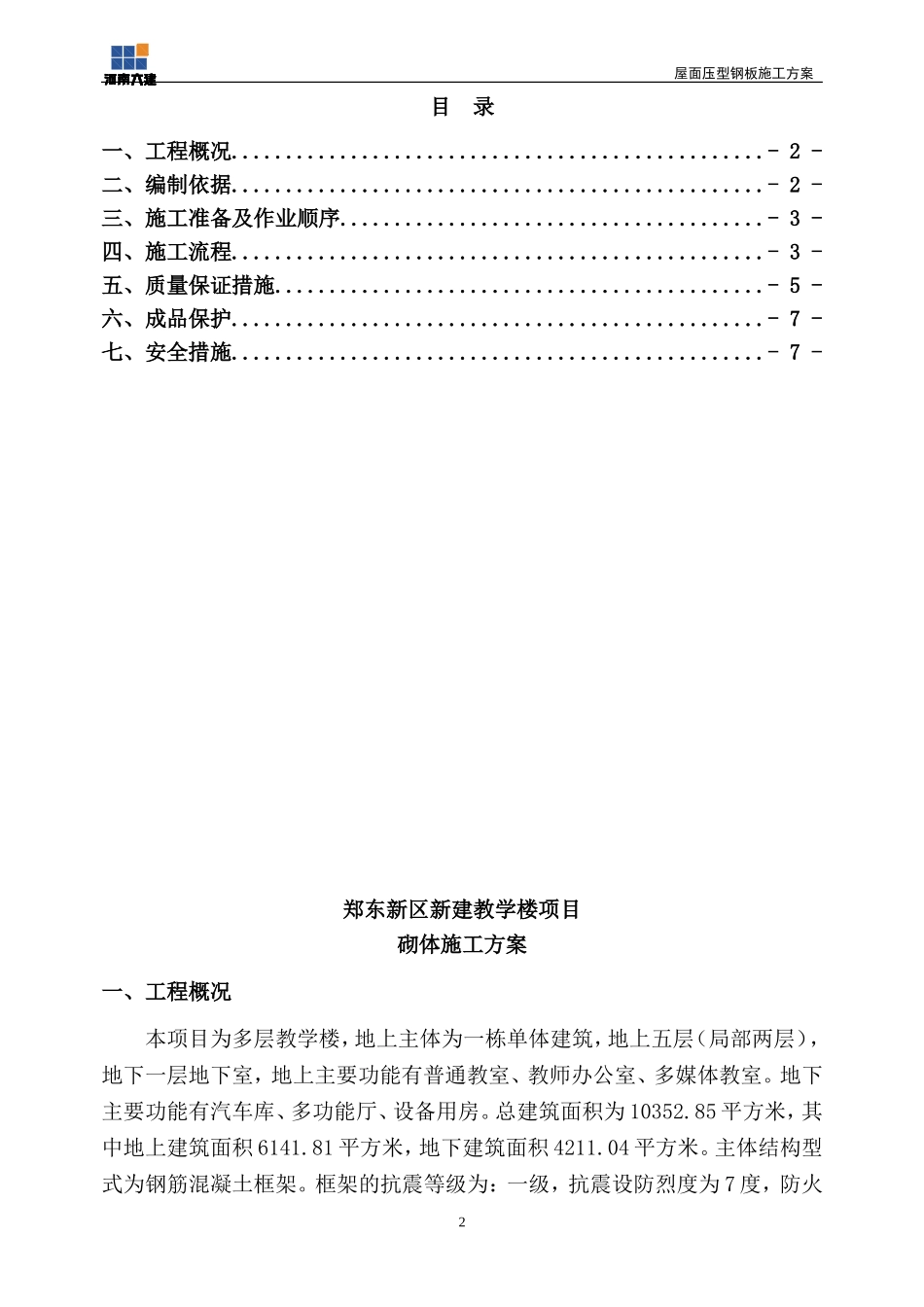

郑东新区小学教学楼项目屋面压型钢板施工方案屋面压型钢板施工方案审批：审核：编制：河南六建建筑集团有限公司2015年9月1屋面压型钢板施工方案目录一、工程概况.................................................-2-二、编制依据.................................................-2-三、施工准备及作业顺序.......................................-3-四、施工流程.................................................-3-五、质量保证措施.............................................-5-六、成品保护.................................................-7-七、安全措施.................................................-7-郑东新区新建教学楼项目砌体施工方案一、工程概况本项目为多层教学楼，地上主体为一栋单体建筑，地上五层（局部两层），地下一层地下室，地上主要功能有普通教室、教师办公室、多媒体教室。地下主要功能有汽车库、多功能厅、设备用房。总建筑面积为10352.85平方米，其中地上建筑面积6141.81平方米，地下建筑面积4211.04平方米。主体结构型式为钢筋混凝土框架。框架的抗震等级为：一级，抗震设防烈度为7度，防火2屋面压型钢板施工方案等级为一级，设计使用年限为50年。本工程五层屋面包括压型钢板和天窗及排水天沟，屋面使用YX51-380-760型压型钢板，天窗井使用6+12A+0.76PVB+6mm钢化中空夹胶玻璃，排水天沟使用3mm镀锌钢板。部分二层屋面包括压型钢板和排水天沟，压型钢板屋面采用YX51-380-760型，排水天沟使用3mm镀锌钢板。二、编制依据1、《屋面工程质量验收规范》GB50207-2012；2、《钢结构工程施工质量验收规范》GB50205-2012；3、《建设工程施工现场管理规定》；4、《建筑结构荷载规范》GB50009-2012；5、《建筑用硅酮结构密封胶》GB16776；三、施工准备及作业顺序1、材料及主要机具：（1）材料要求：YX51-380-760型屋面压型钢板、120*60*4钢方管、60*60*4钢方管、120*60*20*2.5“C”型钢、6+12A+0.76PVB+6mm钢化中空夹胶玻璃、3mm镀锌钢板排水槽、2M12*160化学锚栓、银灰色防锈漆、密封胶等。（2）主要机具有：笤帚、方尺、经纬仪、墨斗、直角尺、切割机、电焊机、小线、水平尺、手提电钻等。2、作业条件：（1）屋面面层施工结束，并清理干净；（2）熟悉图纸，认真领会设计意图；（3）图纸中材料进场及时报验，确认材料合格后方可施工；四、施工流程结构层检查→测量放线→构件位置处的基层处理→檩条安装及固定→支架安装→采光井玻璃安装→内天沟安装→屋面板安装→泛水板安装1、结构检查：检查轴线位置是否准确。检验结构层标高是否一致。如果同一结构层高差大于8mm，需要用钢垫或者橡胶垫进行处理。2、测量放线：确定标高后，根据轴线位置用墨斗弹线确定镀锌角码和镀锌钢板位置，保证镀锌角码及镀锌钢板在同一水平线上。3、构件位置处的基层处理：如果混凝土基层标高严重偏差，则必须根据偏差情况严重程度采取统一标高进行处理。4、檩条安装及固定:压型钢板屋面檩条包括主檩条和次檩条，先安装主檩条，檩条两端与镀锌板采用焊接搭接。次檩条在主檩条之上，次檩条与主檩条采用焊接搭接。檩条必须按钢结构涂装规范涂刷防火、防腐及3屋面压型钢板施工方案防锈涂料，对于焊接处，需进行打磨处理方可涂刷银灰色防锈漆。5、支架安装：为连接压型钢板与檩条，采用“C”型钢作为连接支架，支架按设计间距，采用焊接与檩条连接，位置必须准确，固定牢固。6、采光井玻璃安装：采光井玻璃使用6+12A+0.76PVB+6mm钢化中空夹胶玻璃，玻璃边框使用铝合金材料，玻璃使用焊接固定在檩条上，玻璃与玻璃之间缝隙使用密封胶填充。7、内天沟安装1）天沟安装时，将天沟压在双檩条间，找正位置用自攻螺钉连接，天沟板按从高到底的坡度方向，用后一块压住前一块，互相搭接，定位后，相互搭接处用不锈钢焊条焊接。2）内天沟分段安装时，搭接要工整，顺直、排水通畅、无积水，天沟纵向坡度不应小于1%，天沟采用镀锌钢板制作时，应伸入压型板的下面，天沟变形缝处理采用堵头封闭端口，用凸型盖板置于变形缝处制作安装必须工整、顺直。8、屋面板安装（1）屋面板吊装依据...
