某大学教学楼屋顶博士帽造型工程维修方案VIP免费

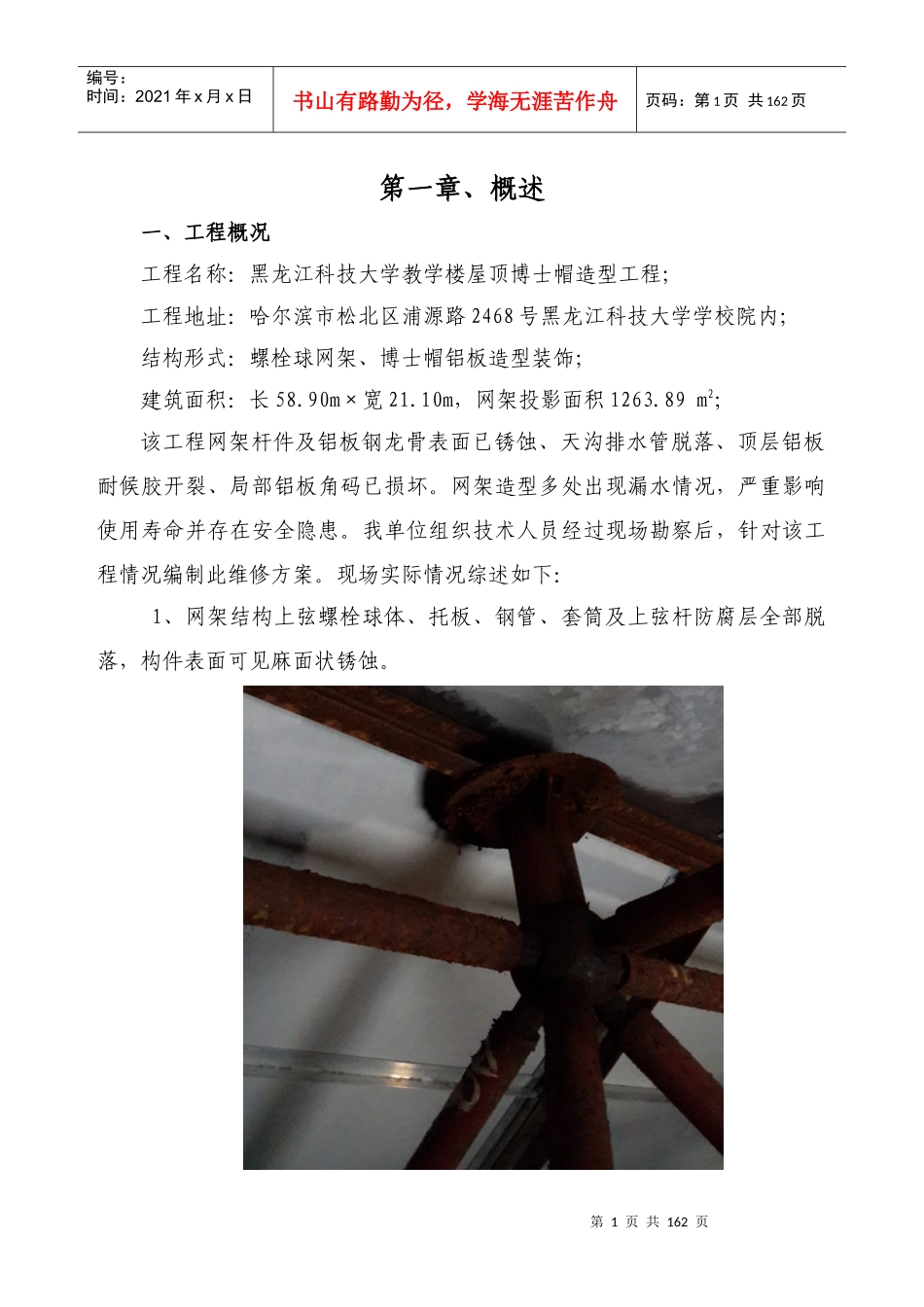

第1页共162页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共162页第一章、概述一、工程概况工程名称：黑龙江科技大学教学楼屋顶博士帽造型工程；工程地址：哈尔滨市松北区浦源路2468号黑龙江科技大学学校院内；结构形式：螺栓球网架、博士帽铝板造型装饰；建筑面积：长58.90m×宽21.10m，网架投影面积1263.89m2；该工程网架杆件及铝板钢龙骨表面已锈蚀、天沟排水管脱落、顶层铝板耐候胶开裂、局部铝板角码已损坏。网架造型多处出现漏水情况，严重影响使用寿命并存在安全隐患。我单位组织技术人员经过现场勘察后，针对该工程情况编制此维修方案。现场实际情况综述如下：1、网架结构上弦螺栓球体、托板、钢管、套筒及上弦杆防腐层全部脱落，构件表面可见麻面状锈蚀。第2页共162页第1页共162页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共162页2、下弦杆及斜腹杆防腐层部分脱落，其中腹杆上部分防腐层脱落比下部分严重，防腐层脱落部分的构件表面有锈蚀现象。下弦螺栓球体、加劲板、底板、托板、套筒防腐层全部脱落，构件表面有麻面状锈蚀。第3页共162页第2页共162页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共162页4、网架顶部铝板之间部分密封胶开裂，雨水从开裂处渗入网架内部。网架内部多处有积水情况，且内部比较潮湿，网架底部外包装饰铝单板间密封胶开裂、漏水。铝板龙骨表面防腐层大部分脱落，构件表面锈蚀。顶层铝塑板表面大部分已氧化；第4页共162页第3页共162页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共162页5、原网架排水天沟塑料排水管已老化断裂，排水管已与天沟泄水孔脱离。网架顶部铝板设有安装线缆孔洞，孔洞没有防水处理。第5页共162页第4页共162页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共162页第6页共162页第5页共162页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共162页二、工程施工总体部署第1步：整改修缮网架排水系统，拆除原有落水管并重新安装。第2步：钢柱、网架杆件、螺栓球、底层铝板龙骨等全部不拆除钢构件彻底除锈，并达到标准规定的ST3级第3步：所有钢构件涂刷环氧富锌底漆2遍+云铁中间漆1遍+防火涂料(油性)1遍第4步：底层铝板新增铝角码，并对全部底层铝板龙骨补焊、原有角码进行加固处理、底层铝板内部注胶第5步：顶层铝塑板及顶层龙骨全部更换并重新找坡第6步：造型立面增设通风百叶窗第7页共162页第6页共162页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共162页第7步：东西两侧安装检修爬梯2樘（1）、施工段划分与流水：根据本工程施工现场实际情况，将本工程总体划分为三个施工区域，左侧主楼作为一区，造型中部为二区，右侧主楼作为三区，三个施工区按顺序进行流水施工。（2）、排水：本工程重点在于整个造型的排水系统，故在此需要着重考虑与其他分项工程施工时的平行流水作业。将原有天沟水落管全部更换为不锈钢落水管，重新设置排水方向并在天沟内安装虹吸水漏，保证排水天沟的使用功能。（3）、除锈：被锈蚀钢构件表面处理是整个防腐过程中的重要环节，保证涂层质量的先决条件，关系到防腐蚀材料能否发挥最在覆盖屏闭作用、涂料涂层的整体使年限。锈蚀部位用角磨机和磷化液对金属表面上的污物、焊渣、铁锈、氧化皮彻底清除干净，特别是夹角、死角等部位，使基层表面露出明显的金属光泽，达到规范要求的St3级标准。（4）、涂装：涂装前必须对金属结构表面进行除锈处理，除锈方式采用动力工具和除锈剂相结合的方法进行除锈，保证金属表面有良好的清洁度和粗糙度。金属表面除锈后，仔细检查是否有遗漏处、飞溅等附着物，经甲方现场监理工程师验收合格后，并办理隐蔽工程记录，方可进行涂料的涂装。（5）、底部加固：因施工条件等因素，无法对底层铝板进行更换，故而需对底层铝板和钢龙骨进行加固。（加固方法详见第四章第3节）（6）、顶层铝板更换：铝板龙骨为槽钢和角钢，顶层铝板及龙骨表面因潮气腐蚀已大部分氧化，其表面防腐层大部分脱落，构件表...
