金刚砂地面施工工艺VIP免费

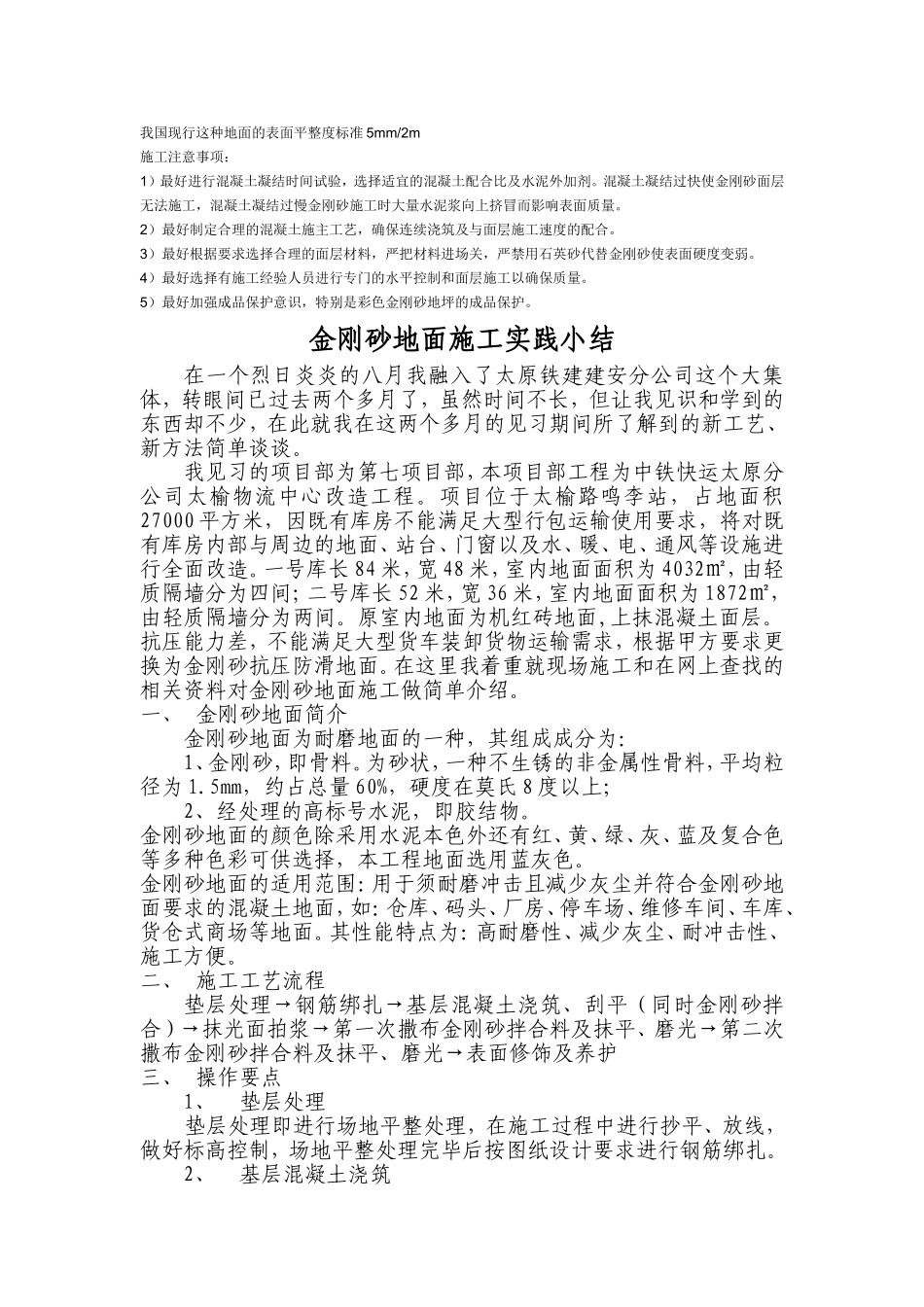

我国现行这种地面的表面平整度标准5mm/2m施工注意事项：1）最好进行混凝土凝结时间试验，选择适宜的混凝土配合比及水泥外加剂。混凝土凝结过快使金刚砂面层无法施工，混凝土凝结过慢金刚砂施工时大量水泥浆向上挤冒而影响表面质量。2）最好制定合理的混凝土施主工艺，确保连续浇筑及与面层施工速度的配合。3）最好根据要求选择合理的面层材料，严把材料进场关，严禁用石英砂代替金刚砂使表面硬度变弱。4）最好选择有施工经验人员进行专门的水平控制和面层施工以确保质量。5）最好加强成品保护意识，特别是彩色金刚砂地坪的成品保护。金刚砂地面施工实践小结在一个烈日炎炎的八月我融入了太原铁建建安分公司这个大集体，转眼间已过去两个多月了，虽然时间不长，但让我见识和学到的东西却不少，在此就我在这两个多月的见习期间所了解到的新工艺、新方法简单谈谈。我见习的项目部为第七项目部，本项目部工程为中铁快运太原分公司太榆物流中心改造工程。项目位于太榆路鸣李站，占地面积27000平方米，因既有库房不能满足大型行包运输使用要求，将对既有库房内部与周边的地面、站台、门窗以及水、暖、电、通风等设施进行全面改造。一号库长84米，宽48米，室内地面面积为4032㎡，由轻质隔墙分为四间；二号库长52米，宽36米，室内地面面积为1872㎡，由轻质隔墙分为两间。原室内地面为机红砖地面,上抹混凝土面层。抗压能力差，不能满足大型货车装卸货物运输需求，根据甲方要求更换为金刚砂抗压防滑地面。在这里我着重就现场施工和在网上查找的相关资料对金刚砂地面施工做简单介绍。一、金刚砂地面简介金刚砂地面为耐磨地面的一种，其组成成分为：1、金刚砂，即骨料。为砂状，一种不生锈的非金属性骨料，平均粒径为1.5mm，约占总量60%，硬度在莫氏8度以上；2、经处理的高标号水泥，即胶结物。金刚砂地面的颜色除采用水泥本色外还有红、黄、绿、灰、蓝及复合色等多种色彩可供选择，本工程地面选用蓝灰色。金刚砂地面的适用范围：用于须耐磨冲击且减少灰尘并符合金刚砂地面要求的混凝土地面，如：仓库、码头、厂房、停车场、维修车间、车库、货仓式商场等地面。其性能特点为：高耐磨性、减少灰尘、耐冲击性、施工方便。二、施工工艺流程垫层处理→钢筋绑扎→基层混凝土浇筑、刮平（同时金刚砂拌合）→抹光面拍浆→第一次撒布金刚砂拌合料及抹平、磨光→第二次撒布金刚砂拌合料及抹平、磨光→表面修饰及养护三、操作要点1、垫层处理垫层处理即进行场地平整处理，在施工过程中进行抄平、放线，做好标高控制，场地平整处理完毕后按图纸设计要求进行钢筋绑扎。2、基层混凝土浇筑混凝土浇筑前要洒水使地基处于湿润状态，混凝土尽可能一次浇筑至标高，局部未达到标高处用混凝土料补齐并振捣，严禁使用砂浆修补。振捣时使用平板式振捣器振捣，柱、边、角等部位用木抹子拍浆，混凝土刮平后水泥浆浮出表面至少3mm厚。混凝土施工完毕后，如工期要求紧，可采用橡皮管或真空设备除去泌水，重复两次以上后开始金刚砂面层施工；如工期要求松缓，可待混凝土凝结2～4h（受现场环境影响）后开始金刚砂面层施工。混凝土施工过程中同时进行金刚砂材料拌合。由于我们单位第一次进行金刚砂地面施工，在材料的配合比等诸多方面因素的影响下，本工程采用预制成品金刚砂拌合料。3、第一次撒布金刚砂拌合料及抹平、磨光金刚砂拌合料撒布的时机随气候、温度、混凝土配合比等因素而变化。撒布过早会使金刚砂沉入混凝土中而失去效果；撒布太晚混凝土已凝固，会失去粘结力，使金刚砂拌合料无法与混凝土粘合而造成剥离。判别金刚砂拌合料撒布时间的方法是脚踩其上，约下沉5mm时，即可开始第一次撒布施工。墙、门、柱和模板等边线处水分消失较快，宜优先撒布施工，以防因失水而降低效果。第一次撒布量是全部用量的2/3，拌合应均匀落下，不能用力抛而致分离，撒布后用木抹子抹平。拌合料吸收一定的水分后，再用磨光机除去转盘碾磨分散并与基层混凝土浆结合在一起。4、第二次撒布金刚砂拌合料及抹平、磨光第二次撒布时，先用靠尺或平直刮杆衡量水平度，并调整第一撒布不平处，第二次方向应于第一次垂直。第二次撒布量为全部用量的...
