临时用电施工组织设计(最新)VIP免费

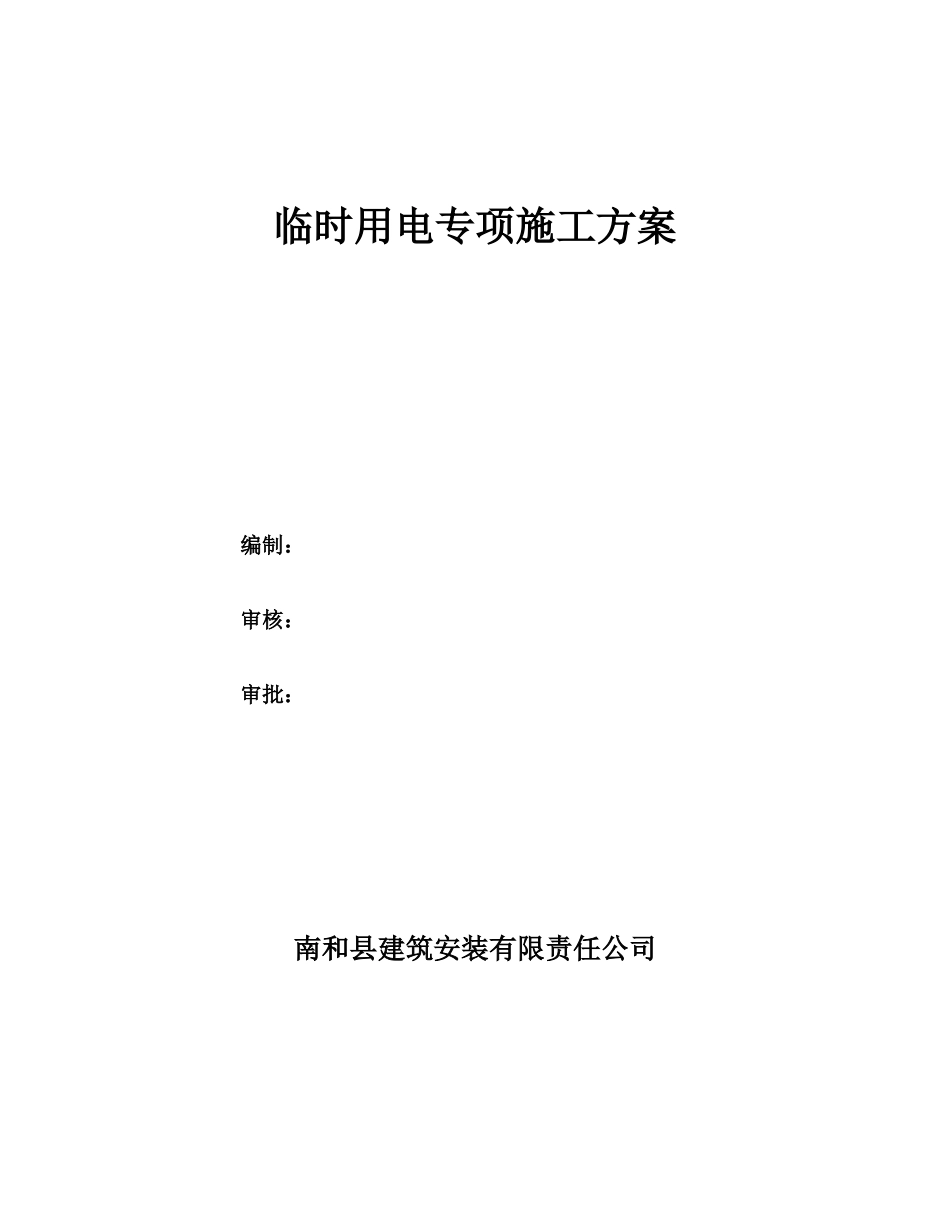

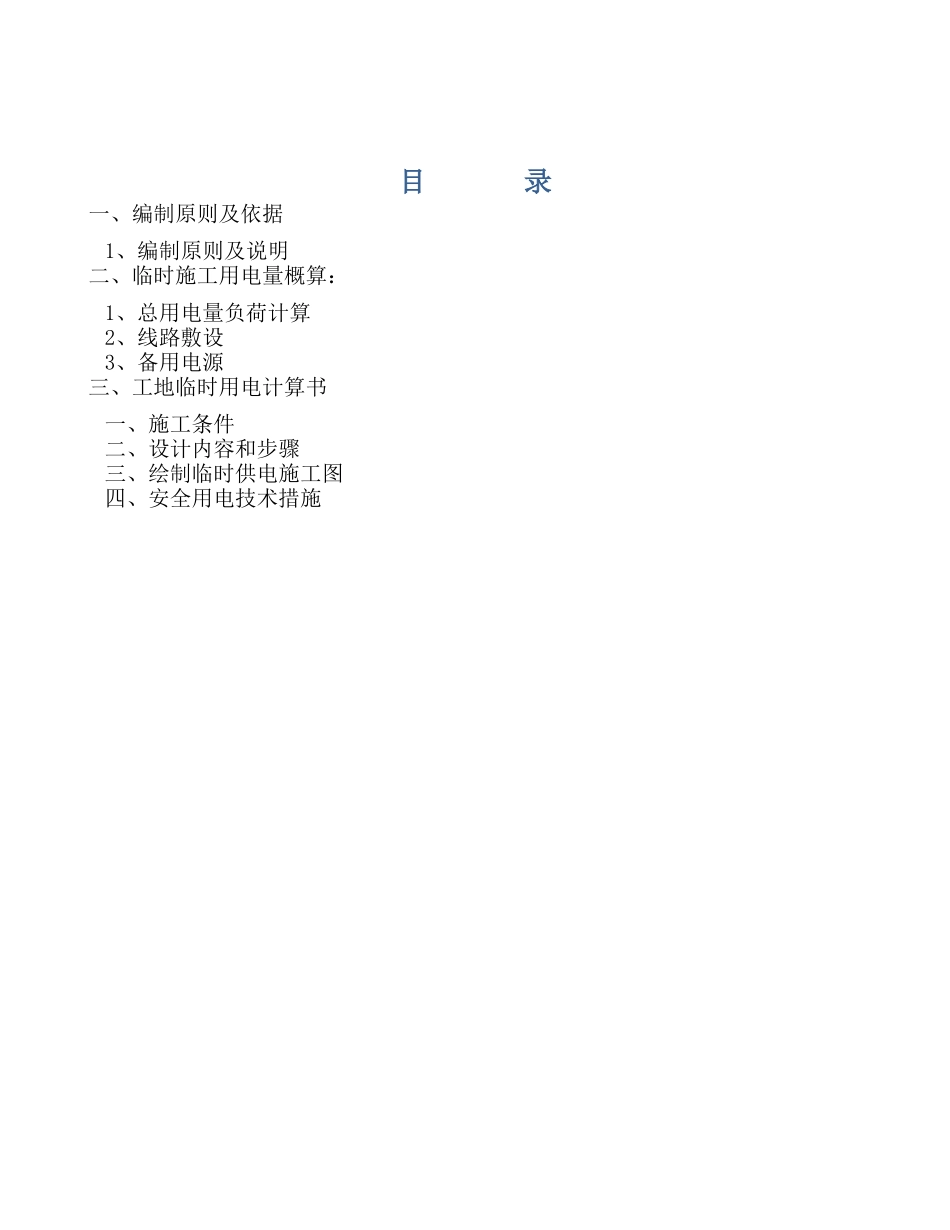

临时用电专项施工方案编制：审核：审批：南和县建筑安装有限责任公司目录一、编制原则及依据1、编制原则及说明二、临时施工用电量概算：1、总用电量负荷计算2、线路敷设3、备用电源三、工地临时用电计算书一、施工条件二、设计内容和步骤三、绘制临时供电施工图四、安全用电技术措施一、编制原则及依据1、编制原则及说明（1）严格按照现行国家标准规范《施工现场临时用电安全技术规程》（JGJ46-2005）的规定，做到统一标准、规范编制。遵循总施工组织设计文件、规范的原则，在编制项目施工方案中，严格按施工现场的剖实际要求，执行现行的规范及验收标准，优化施工方案，正确组织施工，确保临时用电安全。（2）《低压配电设计规范》GB50054-2011中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-2014中国计划出版社出版《通用用电设备配电设计规范》GB50055-2011中国建筑工业出版社《供配电系统设计规范》GB50052-2009中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社2、工程概况本工程为南和县闫里乡段村小学综合楼项目，砖混，地上两层，建筑面积：699.5㎡。二、临时施工用电量概算：根据施工程序安排，本工程主要用电负荷为基础及主体结构工程施工期间的各种机械设备以及钢筋加工和混凝土施工时的各种机具设备。装饰施工阶段的用电负荷相对结构施工要小，为此，本方案用电量计算主要依据基础及主体结构施工阶段进行施工用电负荷验算。1、总用电量负荷计算业主提供的一个施工区域上总功率为350KVA的电力，能满足施工要求。尽量避免用电高峰期的长时间出现，保证正常施工。2、线路敷设1）、主供电线路采用三相五线制架空线路或采用电缆埋地铺设，其中部分穿越道路埋地部分增设PVC管保护。电线从电箱至所有用电设备均采用相应容量的橡胶电缆线，以保证用电安全。2）、总箱至分箱的线路均采用埋地，埋地深度70cm以上，在电缆的埋地线路上插牌标识，牌上书写“下有电缆”。三、工地临时用电计算书一、施工条件施工现场用电量统计表----------------------------------------------------------------序号机具名称型号安装功率(kW)数量合计功率(kW)1砼搅拌机JZC75022.5122.52配料机PL1200151153灰浆搅拌机UJ3253264平板式振动器ZB51.5235高压汞灯3136插入式振动器ZX251.5237钢筋调直机BX3-120-14148钢筋切断机QJ407179钢筋弯曲机GW4031310交流电焊机91911组合电脑0.510.512电风扇11113荧光灯0.0625114白炽灯0.1202总功率77KW----------------------------------------------------------------二、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两级防护。(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。2、确定用电负荷:(1)高压汞灯Kx=0.6,Cosφ=0.7,tgφ=1.02Pjs=Kx×Pe=0.6×3=1.8kWQjs=Pjs×tgφ=1.8×1.02=1.836kvar(2)灰浆搅拌机(2台)Kx=0.5,Cosφ=0.55,tgφ=1.518Pjs=Kx×Pe=0.5×6=3kWQjs=Pjs×tgφ=3×1.518=4.554kvar(3)混凝土配料机Kx=0.75,Cosφ=0.85,tgφ=0.62Pjs=Kx×Pe=0.75×15=11.25kWQjs=Pjs×tgφ=11.25×0.62=6.975kvar(4)混凝土搅拌机Kx=0.3,Cosφ=0.7,tgφ=1.02Pjs=Kx×Pe=0.3×22.5=6.75kWQjs=Pjs×tgφ=6.75×1.02=6.885kvar(5)插入式振动器(2台)Kx=0.3,Cosφ=0.7,tgφ=1.02Pjs=Kx×Pe=0.3×3=0.9kWQjs=Pjs×tgφ=0.9×1.02=0.918kvar(6)平板式振动器(2台)Kx=0.3,Cosφ=0.7,tgφ=1.02Pjs=Kx×Pe=0.3×3=0.9kWQjs=Pjs×tgφ=0.9×1.02=0.918kvar(7)交流电焊机Kx=0.5,Cosφ=0.4,tgφ=2.291Pjs=Kx×Pe=0.5×9=4.5kWQjs=Pjs×tgφ=4.5×2.291=10.31kvar(8)钢筋调直机Kx=0.65,Cosφ=0.7,tgφ=1.02Pjs=Kx×Pe=0.65×4=2.6kWQjs=Pjs×tgφ=2.6×1.02=2.652kvar(9)钢筋切断机Kx=0.65,Cosφ=0.7,tgφ=1.02Pjs=Kx×Pe=0.65×7=4.55kWQjs=Pjs×tgφ=4.55×1.02=4.64...
