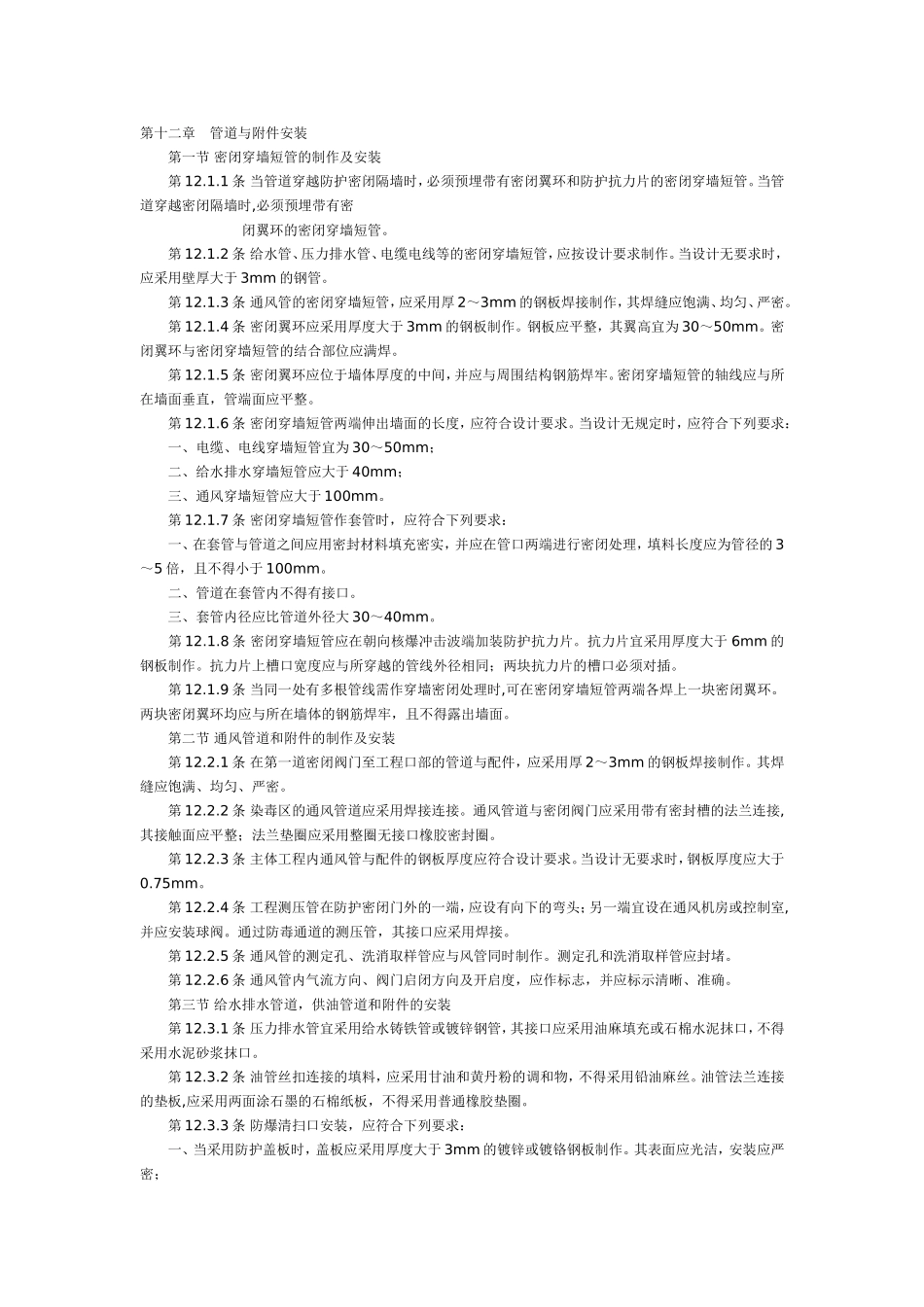

第十二章管道与附件安装第一节密闭穿墙短管的制作及安装第12.1.1条当管道穿越防护密闭隔墙时，必须预埋带有密闭翼环和防护抗力片的密闭穿墙短管。当管道穿越密闭隔墙时,必须预埋带有密闭翼环的密闭穿墙短管。第12.1.2条给水管、压力排水管、电缆电线等的密闭穿墙短管，应按设计要求制作。当设计无要求时，应采用壁厚大于3mm的钢管。第12.1.3条通风管的密闭穿墙短管，应采用厚2～3mm的钢板焊接制作，其焊缝应饱满、均匀、严密。第12.1.4条密闭翼环应采用厚度大于3mm的钢板制作。钢板应平整，其翼高宜为30～50mm。密闭翼环与密闭穿墙短管的结合部位应满焊。第12.1.5条密闭翼环应位于墙体厚度的中间，并应与周围结构钢筋焊牢。密闭穿墙短管的轴线应与所在墙面垂直，管端面应平整。第12.1.6条密闭穿墙短管两端伸出墙面的长度，应符合设计要求。当设计无规定时，应符合下列要求：一、电缆、电线穿墙短管宜为30～50mm；二、给水排水穿墙短管应大于40mm；三、通风穿墙短管应大于100mm。第12.1.7条密闭穿墙短管作套管时，应符合下列要求：一、在套管与管道之间应用密封材料填充密实，并应在管口两端进行密闭处理，填料长度应为管径的3～5倍，且不得小于100mm。二、管道在套管内不得有接口。三、套管内径应比管道外径大30～40mm。第12.1.8条密闭穿墙短管应在朝向核爆冲击波端加装防护抗力片。抗力片宜采用厚度大于6mm的钢板制作。抗力片上槽口宽度应与所穿越的管线外径相同；两块抗力片的槽口必须对插。第12.1.9条当同一处有多根管线需作穿墙密闭处理时,可在密闭穿墙短管两端各焊上一块密闭翼环。两块密闭翼环均应与所在墙体的钢筋焊牢，且不得露出墙面。第二节通风管道和附件的制作及安装第12.2.1条在第一道密闭阀门至工程口部的管道与配件，应采用厚2～3mm的钢板焊接制作。其焊缝应饱满、均匀、严密。第12.2.2条染毒区的通风管道应采用焊接连接。通风管道与密闭阀门应采用带有密封槽的法兰连接,其接触面应平整；法兰垫圈应采用整圈无接口橡胶密封圈。第12.2.3条主体工程内通风管与配件的钢板厚度应符合设计要求。当设计无要求时，钢板厚度应大于0.75mm。第12.2.4条工程测压管在防护密闭门外的一端，应设有向下的弯头；另一端宜设在通风机房或控制室,并应安装球阀。通过防毒通道的测压管，其接口应采用焊接。第12.2.5条通风管的测定孔、洗消取样管应与风管同时制作。测定孔和洗消取样管应封堵。第12.2.6条通风管内气流方向、阀门启闭方向及开启度，应作标志，并应标示清晰、准确。第三节给水排水管道，供油管道和附件的安装第12.3.1条压力排水管宜采用给水铸铁管或镀锌钢管，其接口应采用油麻填充或石棉水泥抹口，不得采用水泥砂浆抹口。第12.3.2条油管丝扣连接的填料，应采用甘油和黄丹粉的调和物，不得采用铅油麻丝。油管法兰连接的垫板,应采用两面涂石墨的石棉纸板，不得采用普通橡胶垫圈。第12.3.3条防爆清扫口安装，应符合下列要求：一、当采用防护盖板时，盖板应采用厚度大于3mm的镀锌或镀铬钢板制作。其表面应光洁，安装应严密；二、清扫口的丝扣应无缺损；三、清扫口安装高度应低于周围地面3～5mm。第12.3.4条与工程外部相连的管道的控制阀门，应安装在工程内靠近防护墙处，并应便于操作，启闭灵活,有明显的标志。控制阀门的工作压力应大于1MPa。控制阀门在安装前，应逐个进行强度和严密性检验。第12.3.5条各种阀门启闭方向和管道内介质流向，应标示清晰、准确。第四节电缆、电线穿管的安装第12.4.1条电缆、电线在穿越密闭穿墙短管时，应清除管内积水、杂物。在管口两端应采用密封材料充填。填料应捣固密实、匀称。第12.4.2条电缆、电线暗配管穿越防护密闭隔墙或密闭隔墙时，应在墙两侧设置过线盒,盒内不得有接线头。过线盒穿线后应密封并加盖板。第12.4.3条灯头盒、开关盒、接线盒等应紧贴模板固定，并应与电缆、电线暗配管连接牢固。暗配管应与结构钢筋点焊牢固。第12.4.4条电缆、电线暗配敷设完毕后，暗配管管口应密封。第五节排烟管（道）与附件的安装第12.5.1条排烟管宜采用钢管或铸铁管。当采用焊接钢管时，其壁厚应大于3mm；管道连接宜采用焊接。当采用法兰连接时，法兰面应...
