满堂脚手架设计计算方法(最新)VIP免费

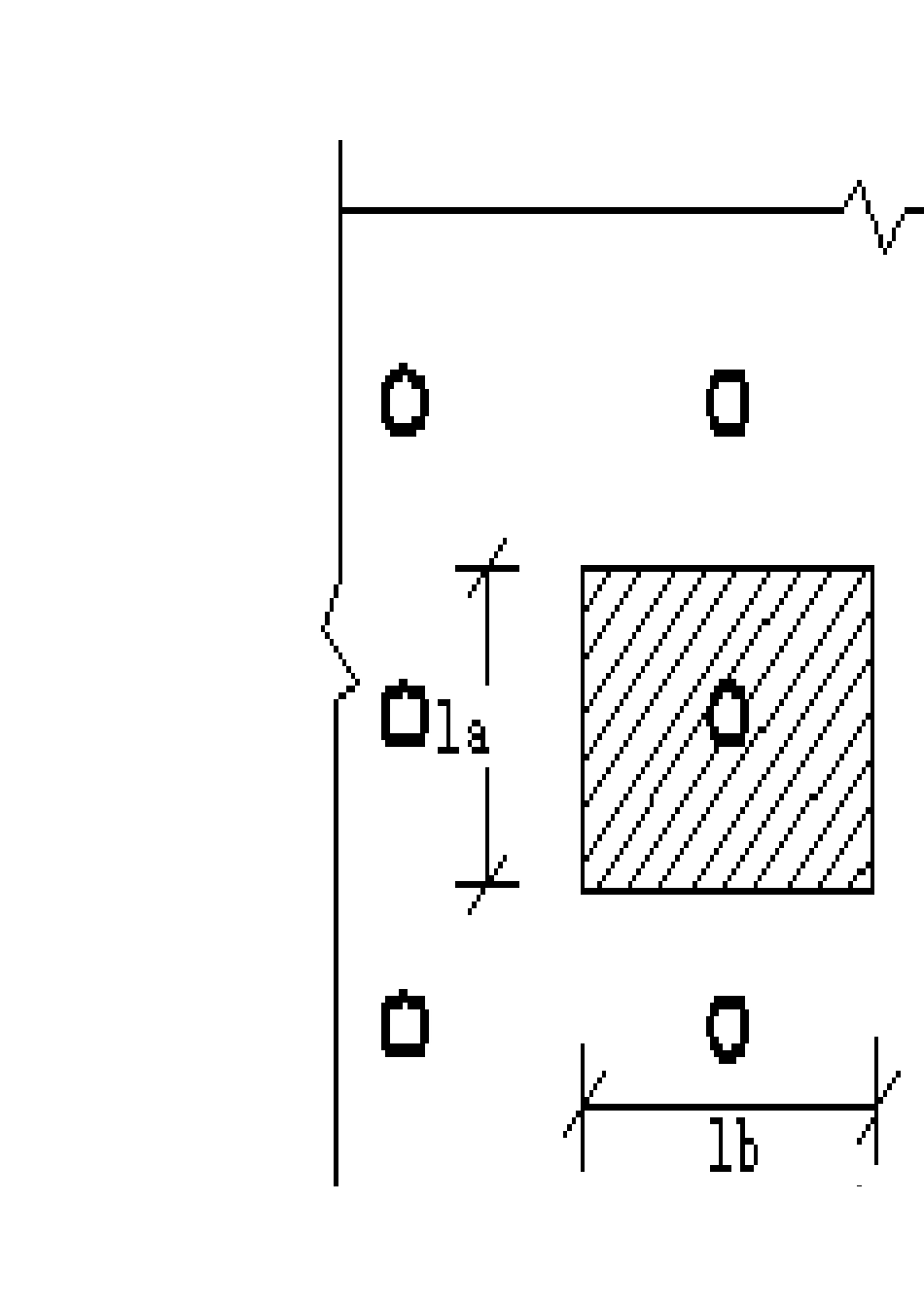

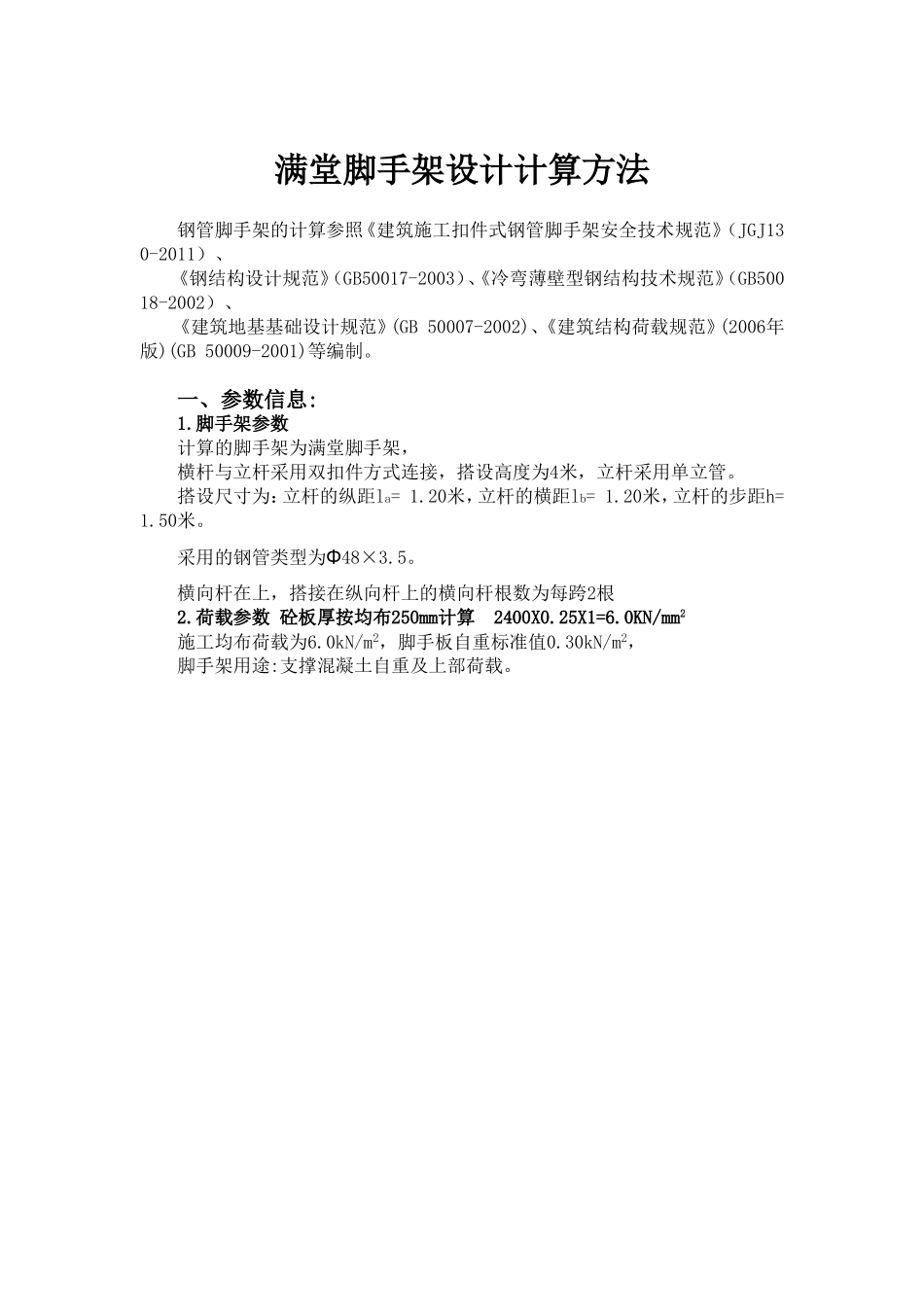

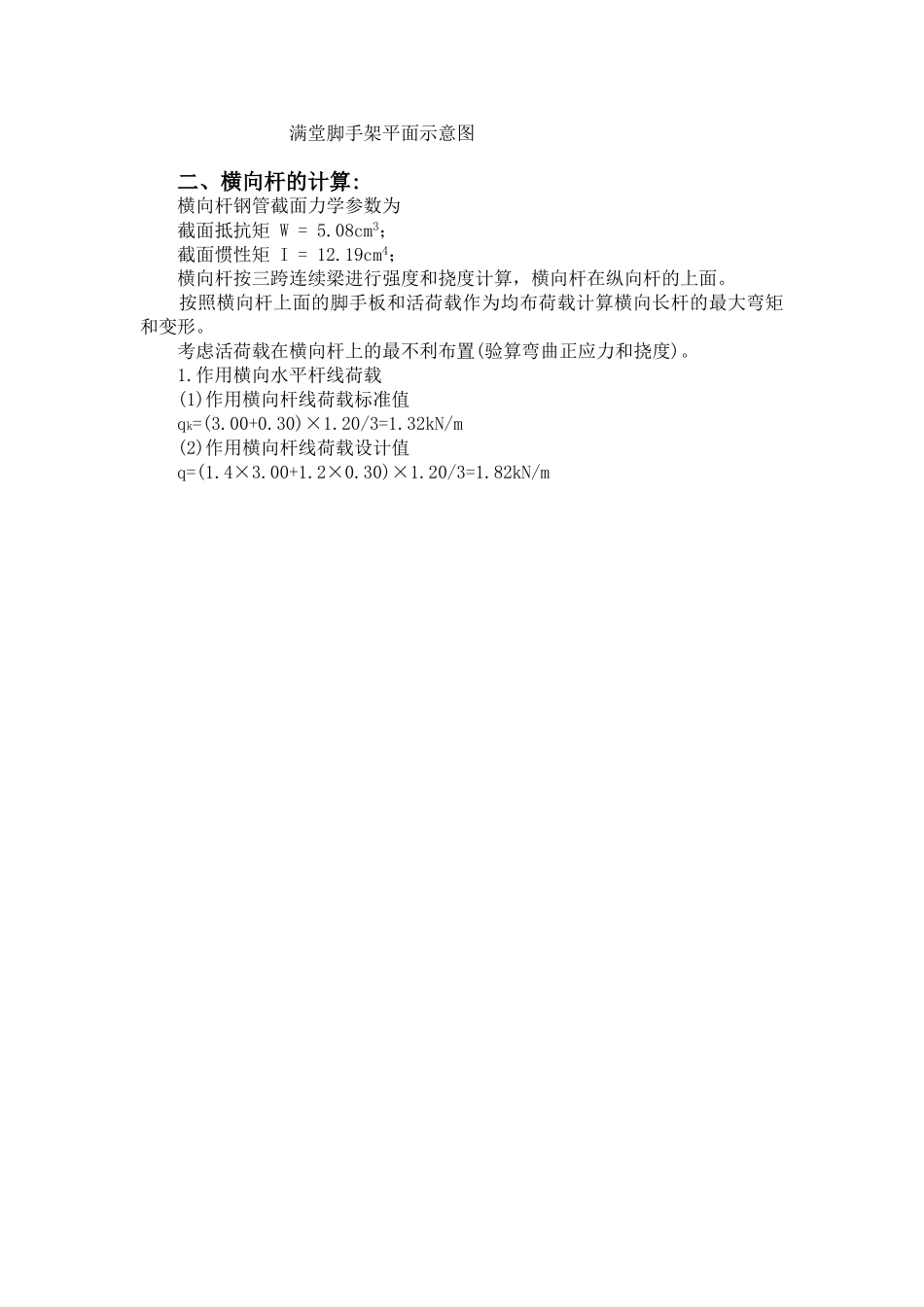

满堂脚手架设计计算方法钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）、《钢结构设计规范》（GB50017-2003）、《冷弯薄壁型钢结构技术规范》（GB50018-2002）、《建筑地基基础设计规范》(GB50007-2002)、《建筑结构荷载规范》(2006年版)(GB50009-2001)等编制。一、参数信息:1.脚手架参数计算的脚手架为满堂脚手架，横杆与立杆采用双扣件方式连接，搭设高度为4米，立杆采用单立管。搭设尺寸为：立杆的纵距la=1.20米，立杆的横距lb=1.20米，立杆的步距h=1.50米。采用的钢管类型为Φ48×3.5。横向杆在上，搭接在纵向杆上的横向杆根数为每跨2根2.荷载参数砼板厚按均布250mm计算2400X0.25X1=6.0KN/mm2施工均布荷载为6.0kN/m2，脚手板自重标准值0.30kN/m2，脚手架用途:支撑混凝土自重及上部荷载。满堂脚手架平面示意图二、横向杆的计算:横向杆钢管截面力学参数为截面抵抗矩W=5.08cm3；截面惯性矩I=12.19cm4；横向杆按三跨连续梁进行强度和挠度计算，横向杆在纵向杆的上面。按照横向杆上面的脚手板和活荷载作为均布荷载计算横向长杆的最大弯矩和变形。考虑活荷载在横向杆上的最不利布置(验算弯曲正应力和挠度)。1.作用横向水平杆线荷载(1)作用横向杆线荷载标准值qk=(3.00+0.30)×1.20/3=1.32kN/m(2)作用横向杆线荷载设计值q=(1.4×3.00+1.2×0.30)×1.20/3=1.82kN/m横向杆计算荷载简图2.抗弯强度计算最大弯矩为Mmax=0.117qlb2=0.117×1.82×1.202=0.307kN.mσ=Mmax/W=0.307×106/5080.00=60.49N/mm2横向杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度为V=0.990qklb4/100EI=0.990×1.32×12004/(100×2.06×105×121900.0)=1.079mm横向杆的最大挠度小于1200.0/150与10mm,满足要求!三、纵向杆的计算:纵向杆钢管截面力学参数为截面抵抗矩W=5.08cm3；截面惯性矩I=12.19cm4；纵向杆按三跨连续梁进行强度和挠度计算，横向杆在纵向杆的上面。用横向杆支座的最大反力计算值，考虑活荷载在纵向杆的不利布置，计算纵向杆的最大弯矩和变形。1.由横向杆传给纵向杆的集中力(1)由横向杆传给纵向杆的集中力设计值F=1.200qlb=1.200×1.82×1.20=2.627kN(2)由横向杆传给纵向杆的集中力标准值Fk=1.200qklb=1.200×1.32×1.20=1.901kN纵向杆计算荷载简图2.抗弯强度计算最大弯矩考虑荷载的计算值最不利分配的弯矩Mmax=0.267Fla=0.267×2.63×1.20=0.842kN.mσ=Mmax/W=0.842×106/5080.00=165.66N/mm2纵向杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度为V=1.883Fkla3/100EI=1.883×1.90×1000×12003/(100×2.06×105×121900.0)=2.463mm纵向杆的最大挠度小于1200.0/150与10mm,满足要求!四、扣件抗滑力的计算:按照《建筑施工扣件式钢管脚手架安全技术规范培训讲座》刘群主编，P96页，双扣件承载力设计值取16.00kN，按照扣件抗滑承载力系数1.00该工程实际的旋转双扣件承载力取值为16.00kN。纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.25):R≤Rc其中Rc——扣件抗滑承载力设计值,取16.00kN。R——纵向或横向水平杆传给立杆的竖向作用力设计值；依据《建筑施工扣件式钢管脚手架构造与计算》刘群主编P109:纵向或横向水平杆通过扣件传给立杆的竖向设计值:R=3.267F=3.267×2.63=8.6kN双扣件抗滑承载力的设计计算R<=16.00满足要求!五、脚手架荷载标准值:作用于脚手架的荷载包括静荷载、活荷载和风荷载。静荷载标准值包括以下内容：(1)脚手架自重标准值产生的轴向力每米立杆承受的结构自重标准值(kN/m)gk:查规范本例为0.1724NG1=H×gk=18.00×0.1724=3.103kN(2)脚手板自重标准值产生的轴向力脚手板的自重标准值(kN/m2):本例采用冲压钢脚手板，标准值为0.30NG2=0.300×2×1.200×1.200=0.864kN经计算得到，静荷载标准值构配件自重：NG2K=NG2=0.864kN。钢管结构自重与构配件自重：NG=NG1+NG2k=3.967kN。(3)施工荷载标准值产生的轴向力施工均布荷载标准值(kN/m2):3.000NQ=3.000×1×1.200×1.200=4.32kN(4)风荷载标准值产生的轴向力风荷载标准值:其中W0——基本风压(kN/m2)，按照《建筑结构荷载规范》的规定采用：W0=0.300Uz——风荷载高度变...
