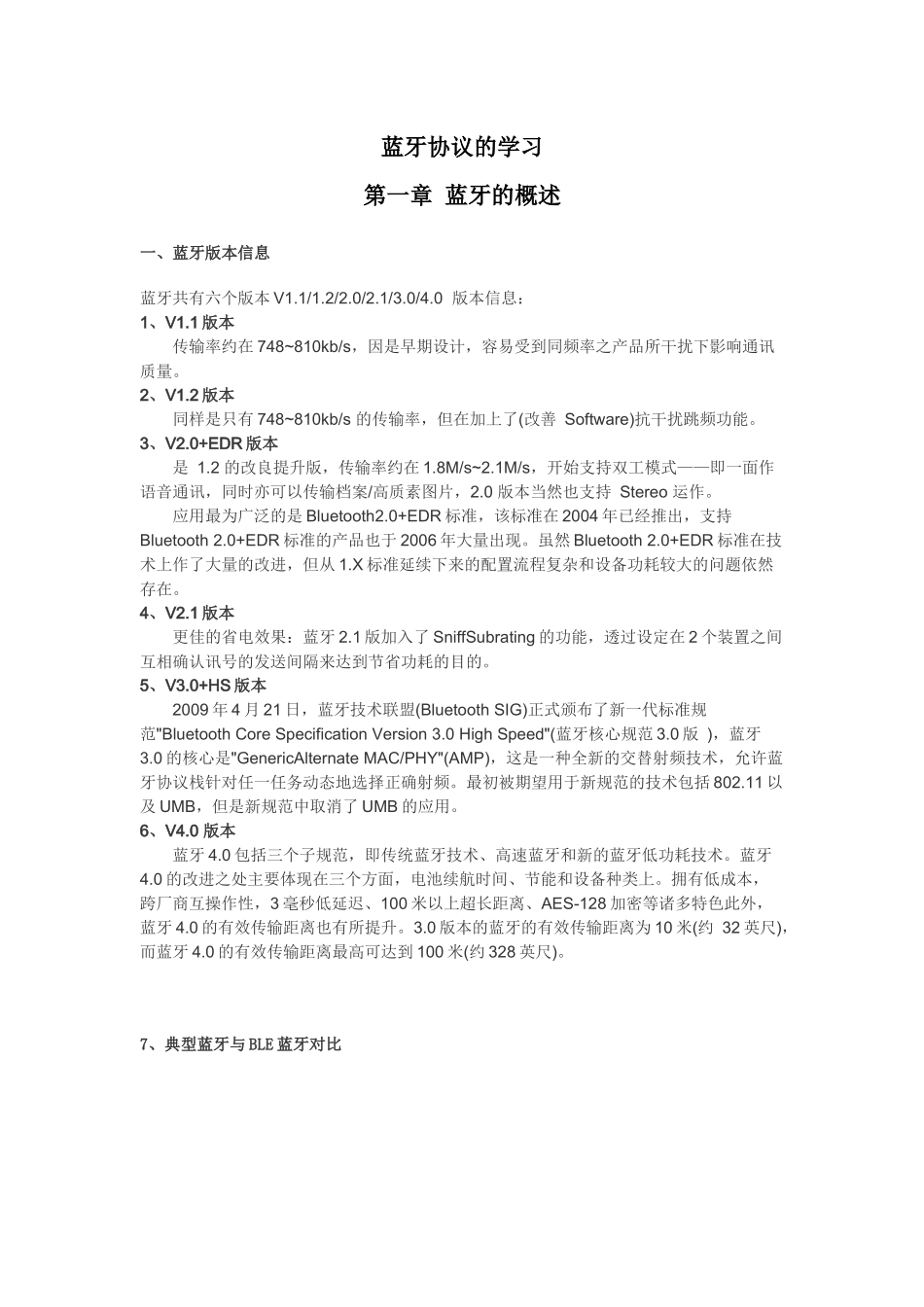

蓝牙协议的学习第一章蓝牙的概述一、蓝牙版本信息蓝牙共有六个版本V1.1/1.2/2.0/2.1/3.0/4.0版本信息：1、V1.1版本传输率约在748~810kb/s，因是早期设计，容易受到同频率之产品所干扰下影响通讯质量。2、V1.2版本同样是只有748~810kb/s的传输率，但在加上了(改善Software)抗干扰跳频功能。3、V2.0+EDR版本是1.2的改良提升版，传输率约在1.8M/s~2.1M/s，开始支持双工模式——即一面作语音通讯，同时亦可以传输档案/高质素图片，2.0版本当然也支持Stereo运作。应用最为广泛的是Bluetooth2.0+EDR标准，该标准在2004年已经推出，支持Bluetooth2.0+EDR标准的产品也于2006年大量出现。虽然Bluetooth2.0+EDR标准在技术上作了大量的改进，但从1.X标准延续下来的配置流程复杂和设备功耗较大的问题依然存在。4、V2.1版本更佳的省电效果：蓝牙2.1版加入了SniffSubrating的功能，透过设定在2个装置之间互相确认讯号的发送间隔来达到节省功耗的目的。5、V3.0+HS版本2009年4月21日，蓝牙技术联盟(BluetoothSIG)正式颁布了新一代标准规范"BluetoothCoreSpecificationVersion3.0HighSpeed"(蓝牙核心规范3.0版)，蓝牙3.0的核心是"GenericAlternateMAC/PHY"(AMP)，这是一种全新的交替射频技术，允许蓝牙协议栈针对任一任务动态地选择正确射频。最初被期望用于新规范的技术包括802.11以及UMB，但是新规范中取消了UMB的应用。6、V4.0版本蓝牙4.0包括三个子规范，即传统蓝牙技术、高速蓝牙和新的蓝牙低功耗技术。蓝牙4.0的改进之处主要体现在三个方面，电池续航时间、节能和设备种类上。拥有低成本，跨厂商互操作性，3毫秒低延迟、100米以上超长距离、AES-128加密等诸多特色此外，蓝牙4.0的有效传输距离也有所提升。3.0版本的蓝牙的有效传输距离为10米(约32英尺)，而蓝牙4.0的有效传输距离最高可达到100米(约328英尺)。7、典型蓝牙与BLE蓝牙对比二、蓝牙的技术特点简单地说，蓝牙是一种短程宽带无线电技术，是实现语音和数据无线传输的全球开放性标准。它使用跳频扩谱（FHSS）、时分多址（TDMA）、码分多址（CDMA）等先进技术，在小范围内建立多种通信与信息系统之间的信息传输。1、Bluetooth的主要技术特点：（1）、工作频段：2.4GHz的工科医（ISM）频段，无需申请许可证。大多数国家使用79个频点，载频为(2402+k)MHz（k=0，1,2…78），载频间隔1MHz。采用TDD时分双工方式。（2）、传输速率：1Mb/s（V2.0以上版本）（3）、调试方式：BT=0.5的GFSK调制，调制指数为0.28-0.35。（4）、采用跳频技术：跳频速率为1600跳/秒，在建链时（包括寻呼和查询）提高为3200跳/秒。蓝牙通过快跳频和短分组技术减少同频干扰，保证传输的可靠性。（5）、语音调制方式：连续可变斜率增量调制（CVSD，ContinuousVariableSlopeDeltaModulation），抗衰落性强，即使误码率达到4%，话音质量也可接受。（6）、支持电路交换和分组交换业务：蓝牙支持实时的同步定向联接（SCO链路）和非实时的异步不定向联接（ACL链路），前者主要传送语音等实时性强的信息，后者以数据包为主。语音和数据可以单独或同时传输。蓝牙支持一个异步数据通道，或三个并发的同步话音通道，或同时传送异步数据和同步话音的通道。每个话音通道支持64kbps的同步话音；异步通道支持723.2/57.6kbps的非对称双工通信或433.9kbps的对称全双工通信。（7）、支持点对点及点对多点通信：蓝牙设备按特定方式可组成两种网络：微微网(Piconet)和分布式网络(Scatternet)，其中微微网的建立由两台设备的连接开始，最多可由八台设备组成。在一个微微网中，只有一台为主设备（Master），其它均为从设备（Slave），不同的主从设备对可以采用不同的链接方式，在一次通信中，链接方式也可以任意改变。几个相互独立的微微网以特定方式链接在一起便构成了分布式网络。所有的蓝牙设备都是对等的，所以在蓝牙中没有基站的概念。（8）、工作距离：蓝牙设备分为三个功率等级，分别是：100mW（20dBm）、2.5mW（4dBm）和1mW（0dBm），相应的有效工作范围为：100米、10米和1米。三、Bluetooth的系统构成1、无线射频单元(Radio)：负责数据和语音的发送和接收，特点是短距离、低功耗。...
