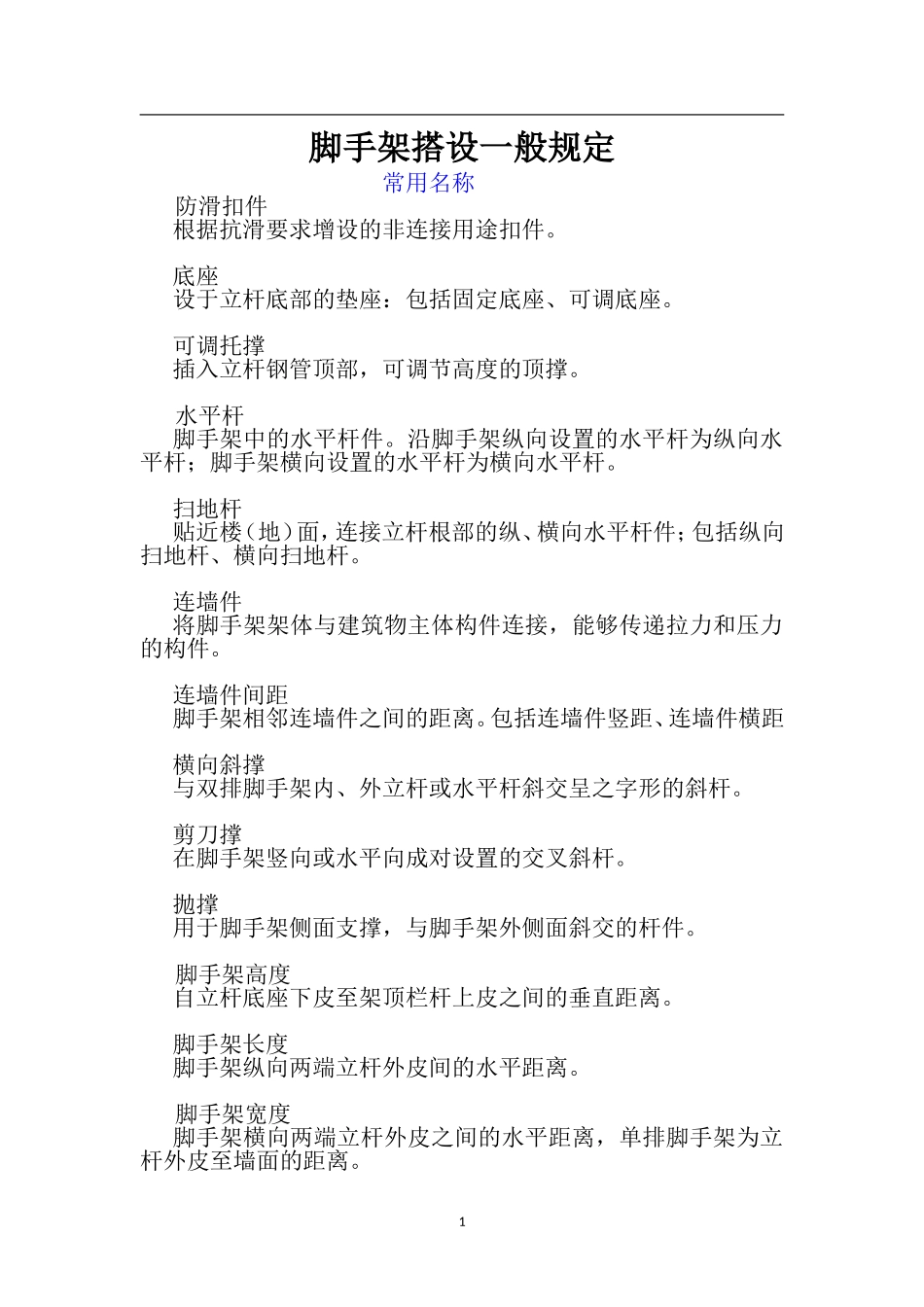

脚手架搭设一般规定常用名称防滑扣件根据抗滑要求增设的非连接用途扣件。底座设于立杆底部的垫座：包括固定底座、可调底座。可调托撑插入立杆钢管顶部，可调节高度的顶撑。水平杆脚手架中的水平杆件。沿脚手架纵向设置的水平杆为纵向水平杆；脚手架横向设置的水平杆为横向水平杆。扫地杆贴近楼（地）面，连接立杆根部的纵、横向水平杆件；包括纵向扫地杆、横向扫地杆。连墙件将脚手架架体与建筑物主体构件连接，能够传递拉力和压力的构件。连墙件间距脚手架相邻连墙件之间的距离。包括连墙件竖距、连墙件横距横向斜撑与双排脚手架内、外立杆或水平杆斜交呈之字形的斜杆。剪刀撑在脚手架竖向或水平向成对设置的交叉斜杆。抛撑用于脚手架侧面支撑，与脚手架外侧面斜交的杆件。脚手架高度自立杆底座下皮至架顶栏杆上皮之间的垂直距离。脚手架长度脚手架纵向两端立杆外皮间的水平距离。脚手架宽度脚手架横向两端立杆外皮之间的水平距离，单排脚手架为立杆外皮至墙面的距离。1步距上下水平杆轴线间的距离。立杆纵（跨）距脚手架纵向相邻立杆之间的轴线距离。立杆横距脚手架横向相邻立杆之间的距离，单排脚手架为外立杆轴线至墙面的距离。主节点立杆、纵向水平杆、横向水平杆三杆紧靠的扣接点。一、基本要求1、脚手架搭设之前，应根据工种的特点和施工工艺确定搭设方案内容应包括：基础处理、搭设要求、杆件间距及连墙杆设置位置、连接方法，并绘制施工详图及大样图。2、脚手架的搭设高度超过规范规定的要进行计算。（1）扣件式钢管脚手架搭设尺寸符合下表时，相应杆件可不再进行设计计算。但连墙件及立杆地基承载力等仍应根据实际荷载进行设计计算并绘制施工图。（2）当搭设高度在25－50m时，应对脚手架整体稳定性从构造上进行加强。如纵向剪刀撑必须连续设置，增加横向剪刀撑，连墙杆的强度相应提高，间距缩小（3）当搭设高度超过50m时，可采用双立杆加强或采用分段卸荷沿脚手架全高分段将脚手架与梁板结构用钢丝绳吊拉，将脚手架的部分荷载传给建筑物承担；或采用分段搭设，将各段脚手架载传给由建筑物伸出的悬挑梁、架承担，并经设计计算。（4）对脚手架进行的设计计算必须符合脚手架规范的有关规定，并经企业技术负责人审批。3、脚手架的施工方案应与施工现场搭设的脚手架类型相符，当现场固故改变脚手架类型时，必须重新修改脚手架方案并经审批后方可施工。(二）立杆基1、脚手架立杆基础应符合方案要求。搭设高度在25m以下时，可素夯实找平，上面铺5cm厚木板或槽钢，一般平行于墙面放置。2、扣件式钢管脚手架的底座有可锻铸铁制造与焊接底座两种，搭设时应将木垫板铺平，放好底座，再将立杆放入底座内，不准将立杆直接置于木板上，否则将改变垫板受力状态。底座下设置垫板有利于荷载传递，3、当立杆不埋设时，离地面20cm处，设置纵向及横向扫地杆。设置扫地杆的做法与大横杆相同，其作用以固定立杆底部，约束立2杆水平位侈及沉陷，扫地杆距地不大于200（一般180）5、脚手架基础地势较低时，应考虑周围没有排水措施，（三）架体与建筑结构拉结（1）脚手架与建筑物连接不但可以防止因风荷载而发生的向内或向外倾翻事故，同时可以作为架体的中间约束，减小立杆的计算长度，提高承载能力，保证脚手架的整体稳定性。（2）连墙杆的间距，一般应按表中规定距离设置。当脚手架搭设高度较高需要缩小连墙杆间距时，减少垂直间距比缩小水平间距更为有效，连墙杆一般为：不大于40平米一根（3）连墙杆应靠近节点并从底层第一步大横杆处开始设置。（4）连墙杆宜靠近主节点设置，距主节点不应大于300mm。2、连墙杆必须与建筑结构部位连接，以确保承载能力。（1）连墙杆位置应在施工方案中确定，并绘制作法详图，不得在作业中随意设置。严禁在脚手架使用期间拆除连墙杆。（2）连墙杆与建筑物连接作法可作成刚性连接。当脚手架搭设高度超过24m时，不准采用柔性连接。（3）在搭设脚手架时，连墙杆应与其他杆件同步搭设；在拆除脚手架时，应在其他杆件拆到连墙杆高度时，最后拆除连墙杆。最后一道连墙杆拆除前，应先设置抛撑后，再拆连墙杆，以确保脚手架拆除过程中的稳定性。（四）杆件间距与剪刀撑1...
