某燃气锅炉安装工程施工组织设计VIP免费

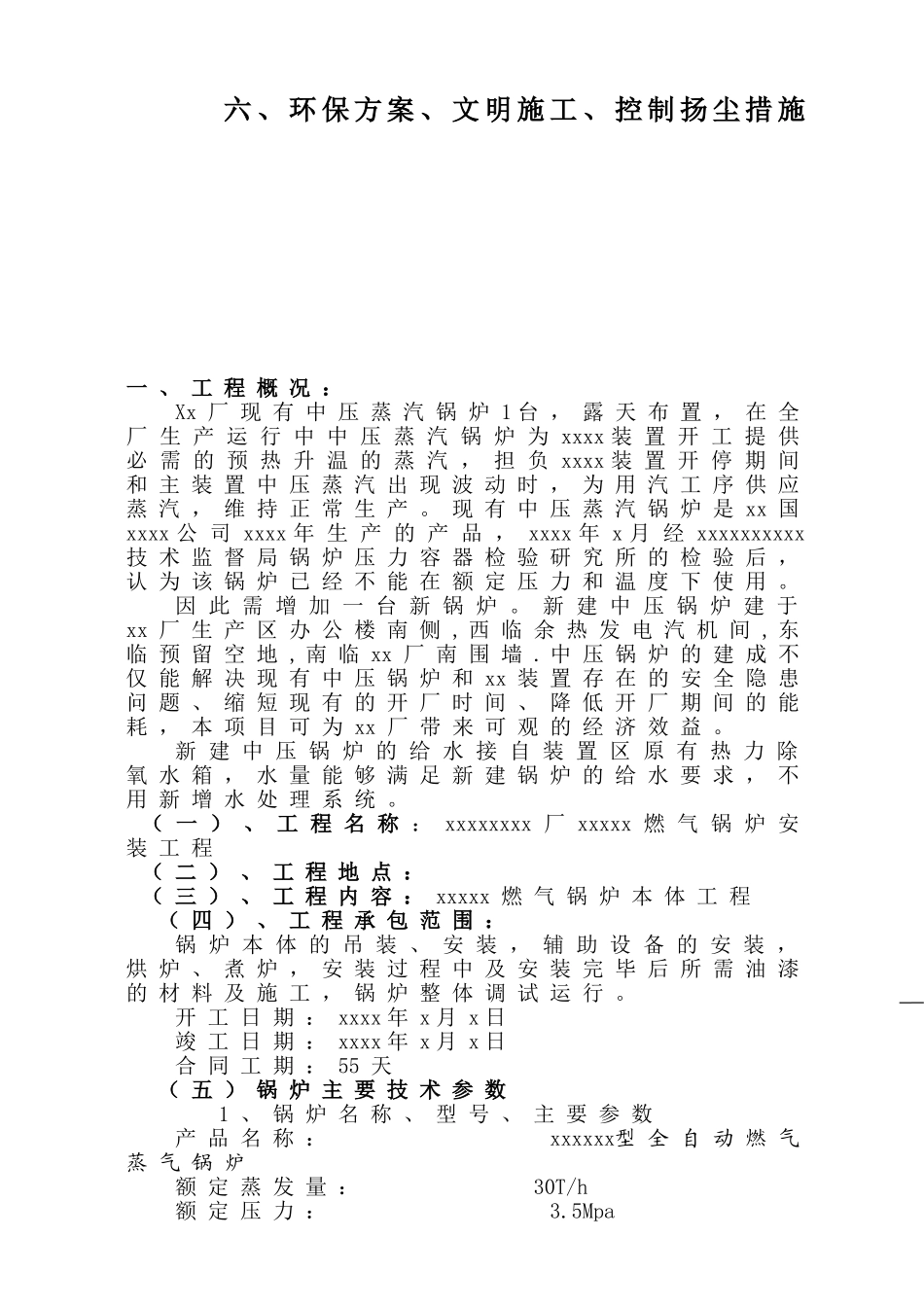

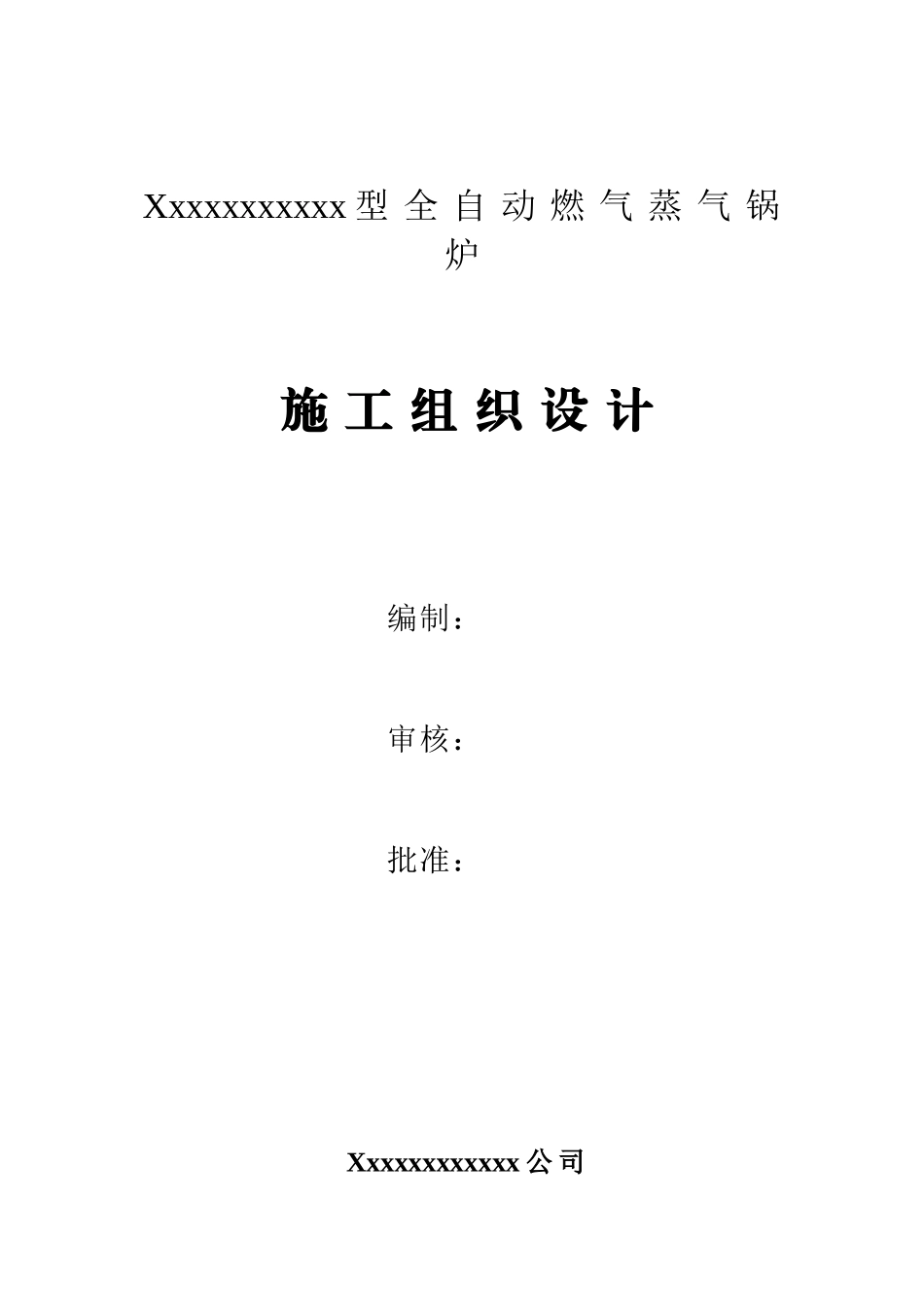

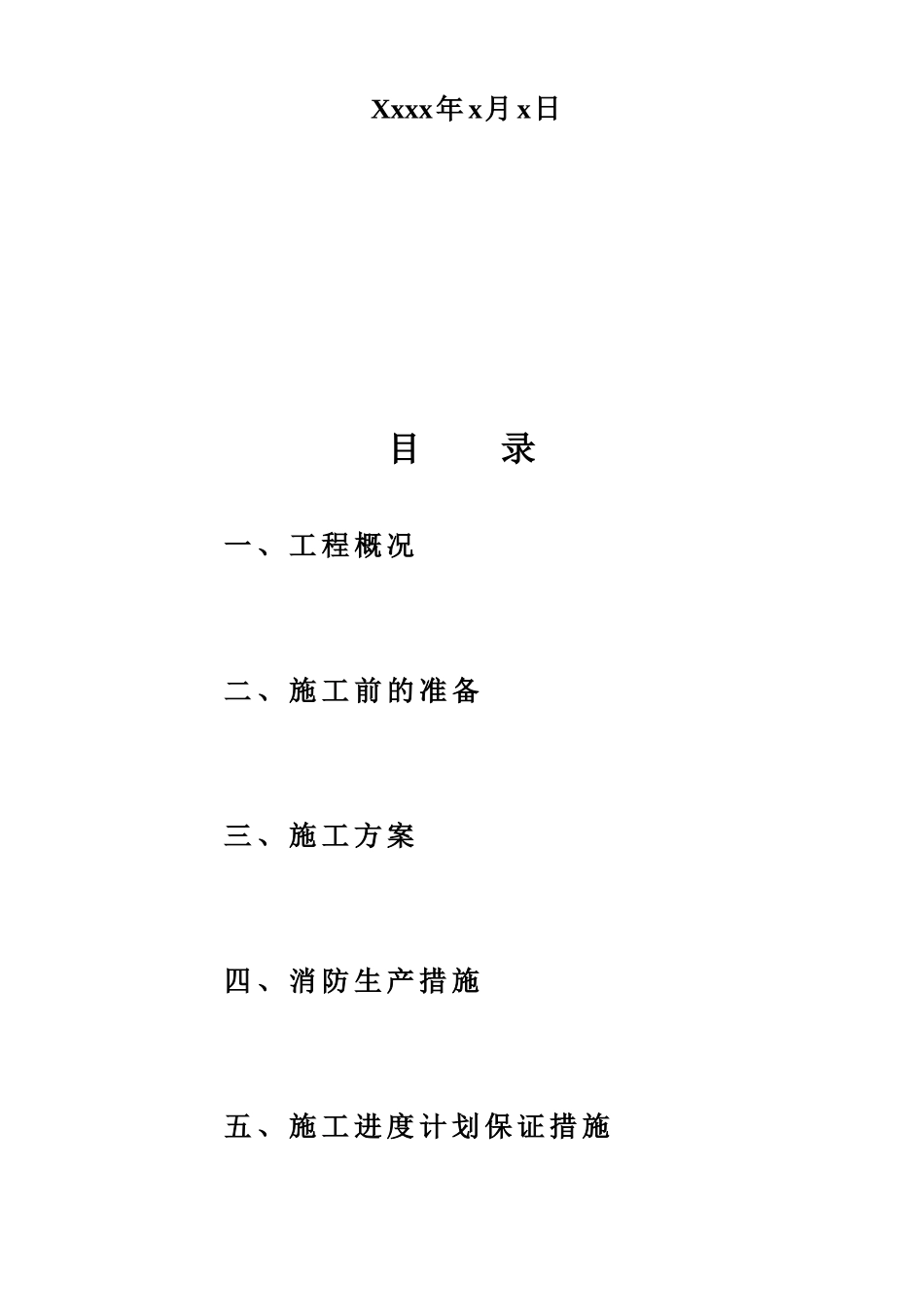

Xxxxxxxxxxx型全自动燃气蒸气锅炉施工组织设计编制：审核：批准：Xxxxxxxxxxxx公司Xxxx年x月x日目录一、工程概况二、施工前的准备三、施工方案四、消防生产措施五、施工进度计划保证措施六、环保方案、文明施工、控制扬尘措施一、工程概况：Xx厂现有中压蒸汽锅炉1台，露天布置，在全厂生产运行中中压蒸汽锅炉为xxxx装置开工提供必需的预热升温的蒸汽，担负xxxx装置开停期间和主装置中压蒸汽出现波动时，为用汽工序供应蒸汽，维持正常生产。现有中压蒸汽锅炉是xx国xxxx公司xxxx年生产的产品，xxxx年x月经xxxxxxxxxx技术监督局锅炉压力容器检验研究所的检验后，认为该锅炉已经不能在额定压力和温度下使用。因此需增加一台新锅炉。新建中压锅炉建于xx厂生产区办公楼南侧,西临余热发电汽机间,东临预留空地,南临xx厂南围墙.中压锅炉的建成不仅能解决现有中压锅炉和xx装置存在的安全隐患问题、缩短现有的开厂时间、降低开厂期间的能耗，本项目可为xx厂带来可观的经济效益。新建中压锅炉的给水接自装置区原有热力除氧水箱，水量能够满足新建锅炉的给水要求，不用新增水处理系统。（一）、工程名称：xxxxxxxx厂xxxxx燃气锅炉安装工程（二）、工程地点：（三）、工程内容：xxxxx燃气锅炉本体工程（四）、工程承包范围：锅炉本体的吊装、安装，辅助设备的安装，烘炉、煮炉，安装过程中及安装完毕后所需油漆的材料及施工，锅炉整体调试运行。开工日期：xxxx年x月x日竣工日期：xxxx年x月x日合同工期：55天（五）锅炉主要技术参数1、锅炉名称、型号、主要参数产品名称：xxxxxx型全自动燃气蒸气锅炉额定蒸发量：30T/h额定压力：3.5Mpa设计燃料：天燃气设计效率：92.5%水压试验压力：4.82Mpa2、锅炉给水及锅水品质应符合GB1576---2001《工业锅炉水质》的规定。（六）、安装项目：1、30T/h锅炉本体及本体管路的安装。2、30T/h锅炉辅机的安装。3、1台锅炉烟囱的制做、安装、防腐、油漆、保温。二、施工前的准备（一）、技术资料：1、设计图纸：制造厂设备图纸二套。2、国家标准：《起重设备安装工程施工及验收规范》GB50278-98、《蒸汽锅炉安全技术监察规程》、《建筑安装工人安全技术操作规程》、《工业锅炉安装工程施工及验收规范》GB50273-98、《电力建设施工及验收技术规范》（锅炉机组篇）DL/T5047-1995、《机械设备安装工程施工及验收通用规范》GB50231—98、《压缩机、风机、泵安装工程施工及验收规范》GB50275—98、《工业金属管道安装工程施工及验收规范》GB50235—97。3、锅炉安装表、卡、单准备：1）告知书。2）竣工报告。3）图纸交底会审记录。4）设备清点记录。5）安装用金属材料及焊接材料等质检记录。6）基础复查记录。7）设备安装垫铁隐蔽工程记录。8）大件吊装操作票。9）隐蔽工程记录。10）锅炉安装记录。11）锅炉水压试验签证。12）烘煮炉记录。13）72小时试运记录及签证。14）设备移交记录。（二）、编制施工预算：根据施工图纸编制班组施工预算，材料部根据预算备好主材、装置性材料、消材，以备加工配制安装使用。（三）、施工平面布置：按图做到三通一平：即电通、水通、路通、平整好场地。1、安装布置吊装锅炉所用的吊装设备、卷扬机、电焊机等设备要按图就位，并做好防护措施，事先搞好检修，保证机具完好率100%。2、按布置图规划的地点将材料按规格分类堆放，并设标识，登记造册，做好收发凭证，保管好材质证明书等原始资料。3、锅炉零部件要按随箱总清单进行仔细清点，并做好记录，如有丢失、损坏、不合格品及早得到处理，以免影响施工进度。（四）、工程质量保证措施：质量管理组织及质保体系本企业由总工程师全面负责质量管理及质量保证相关工作。其管理构架关系如图质量程序控制锅炉安装工程质量程序控制学习图纸和技术资料准备工作学习操作规程和质量标准锅炉安装前检查基础混凝土强度、坐标、标高尺寸和螺栓孔位复检书面交底操作人员参加注意锅炉坐标、标高和中心线垂直度技术交底施工机具准备锅炉现场就位注意锅炉本体与管路的连接每处锅炉底座垫铁不得超过三块控制设备保温厚度及表面平整度安装按规定进行专人负责操作，做好温升记录测量记录锅炉出厂合格证设备基...
