江苏省赣榆县海头高级中学高中物理 1.9《带电粒子的运动》学案 新人教版选修3-1VIP专享VIP免费

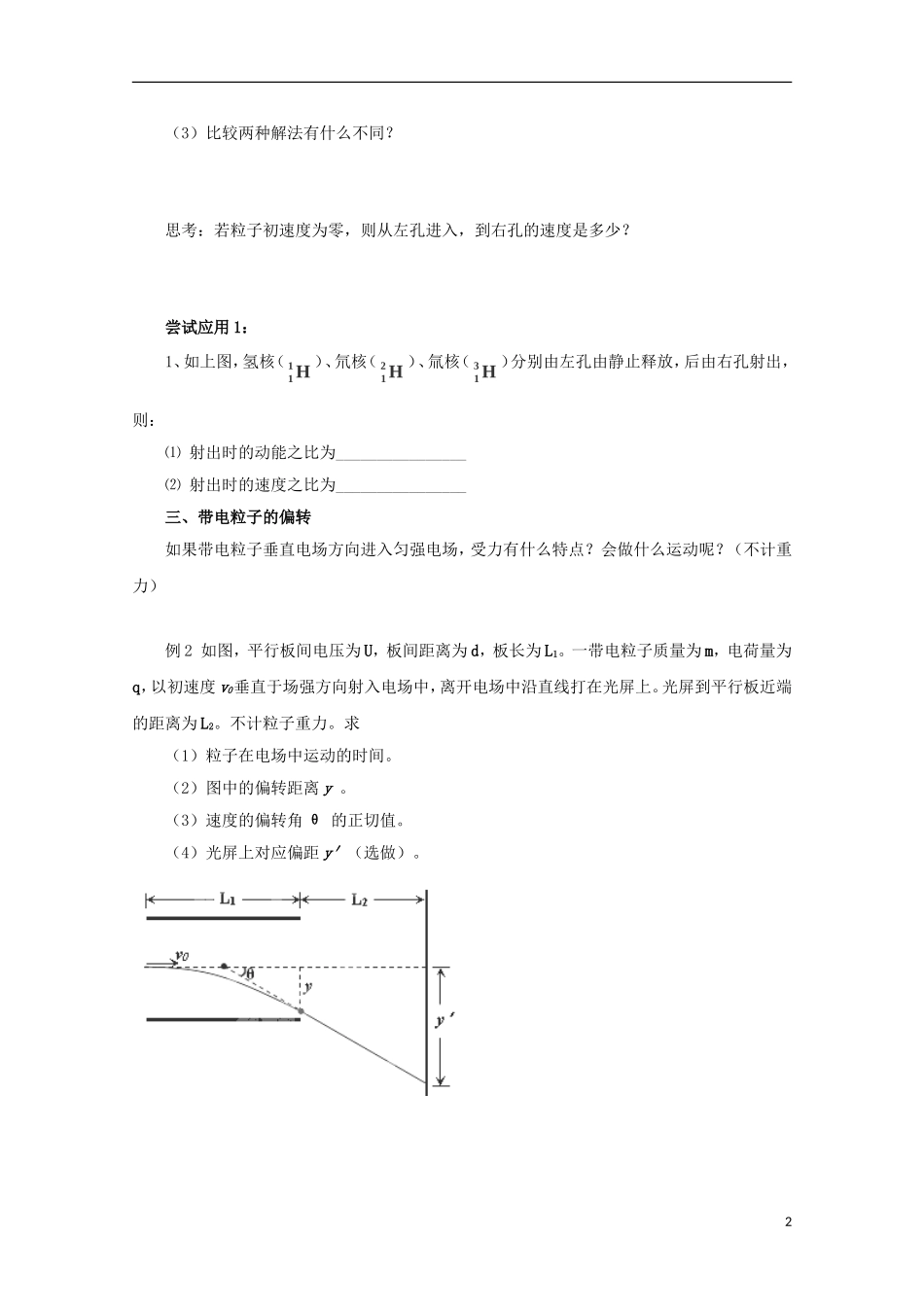

江苏省赣榆县海头高级中学高中物理选修3-11.9《带电粒子的运动》学案（人教版3-1）【学习目标】1、理解带电粒子在电场中的运动规律，并能分析解决加速和偏转方向的问题．2、知道示波管的构造和基本原理。【重点难点】运用电学知识和力学知识综合处理偏转问题【学法指导】认真阅读教材，观察教材插图，体会分析带电粒子在电场中运动的方法；理解示波管的工作原理【知识链接】1、牛顿第二定律的表达式是2、动能定理的表达式是3、（1）平抛运动的特点：速度沿方向，受力作用，受力方向与速度方向，运动轨迹为抛物线。（2）处理平抛运动的方法：分解为水平方向的，竖直方向的（3）运动规律：经过时间，速度关系：VX=Vy=V合=速度偏转角正切值tanθ=位移关系：x=y=【学习过程】一、带电粒子的受力特点1、对于基本粒子，如电子、质子、α粒子、正负离子等，除有说明或明确的暗示以外，在电场中运动时均不考虑重力。（但并不忽略质量）2、对于宏观带电体，如液滴、小球、尘埃等，除有说明或明确的暗示以外，必须考虑重力。二、带电粒子的加速例1图为两个带小孔的平行金属板，板间电压为U，一带电粒子质量为m、电荷量为－q，从左孔以初速度V0进入板间电场，最终从右孔射出。不计粒子重力。求：粒子从右孔射出时的速度V？（1）由动力学知识求解（先求加速度，再根据运动学公式求V）（2）由功能关系求解。（动能定理）1U－+（3）比较两种解法有什么不同？思考：若粒子初速度为零，则从左孔进入，到右孔的速度是多少？尝试应用1：1、如上图，氢核（H11）、氘核（H21）、氚核（H31）分别由左孔由静止释放，后由右孔射出，则：⑴射出时的动能之比为________________⑵射出时的速度之比为________________三、带电粒子的偏转如果带电粒子垂直电场方向进入匀强电场，受力有什么特点？会做什么运动呢？（不计重力）例2如图，平行板间电压为U，板间距离为d，板长为L1。一带电粒子质量为m，电荷量为q，以初速度v0垂直于场强方向射入电场中，离开电场中沿直线打在光屏上。光屏到平行板近端的距离为L2。不计粒子重力。求（1）粒子在电场中运动的时间。（2）图中的偏转距离y。（3）速度的偏转角θ的正切值。（4）光屏上对应偏距y′（选做）。2尝试应用2：2、如上图，两质子分别以速度v和2v垂直场强方向射入同一匀强电场中，则两质子⑴在电场中运动时间之比为_______⑵离开电场时沿场强方向偏移的距离之比为________【训练测试】1．一带电粒子在电场中只受电场力作用时，它不可能出现的运动状态是()A．匀速直线运动B．匀加速直线运动C．匀变速曲线运动D．匀速圆周运动2．如图所示，在场强为E，方向水平向右的匀强电场中，A、B为一竖直线上的两点，相距为L，外力F将质量为m，带电量为－q的微粒，从A点匀速移到B点，重力不能忽略，则下面说法中正确的是()A．外力的方向水平B．外力的方向竖直向上C．外力的大小等于qE＋mgD．外力的大小等于3．平行板间加如图(a)所示周期变化的电压，重力不计的带电粒子静止在平行板中央，从t＝0时刻开始将其释放，运动过程无碰板情况．如图(b)中，能定性描述粒子运动的速度图象正确的是()34．(2009·济南模拟)如图所示，质子(H)和α粒子(He)，以相同的初动能垂直射入偏转电场(粒子不计重力)，则这两个粒子射出电场时的侧位移y之比为()A．11B．12C．21D．145．如图所示，一电荷量为＋q，质量为m的带电粒子以初速度为v0，方向与极板平行射入一对平行金属板之间．已知两极板的长度l，相距为d，极板间的电压为U，试回答下列问题．(粒子只受电场力作用且上极板带正电)(1)粒子在电场中所受的电场力的大小为________，方向__________，加速度大小为__________，方向________．(2)粒子在x方向上做________运动，在电场中的运动时间为________．(3)粒子在y方向上做________运动，离开电场时，在y方向上偏离的距离为________．当其他条件不变，d增大时偏离距离将________．(4)粒子离开电场时，在y方向上的分速度为________，如果偏转的角度为θ，那么tanθ＝________.当其他条件不变，U增大时θ角将________【参考答案】1．答案：A解析：因为粒子只受到电场力的作用，所以不可能...
