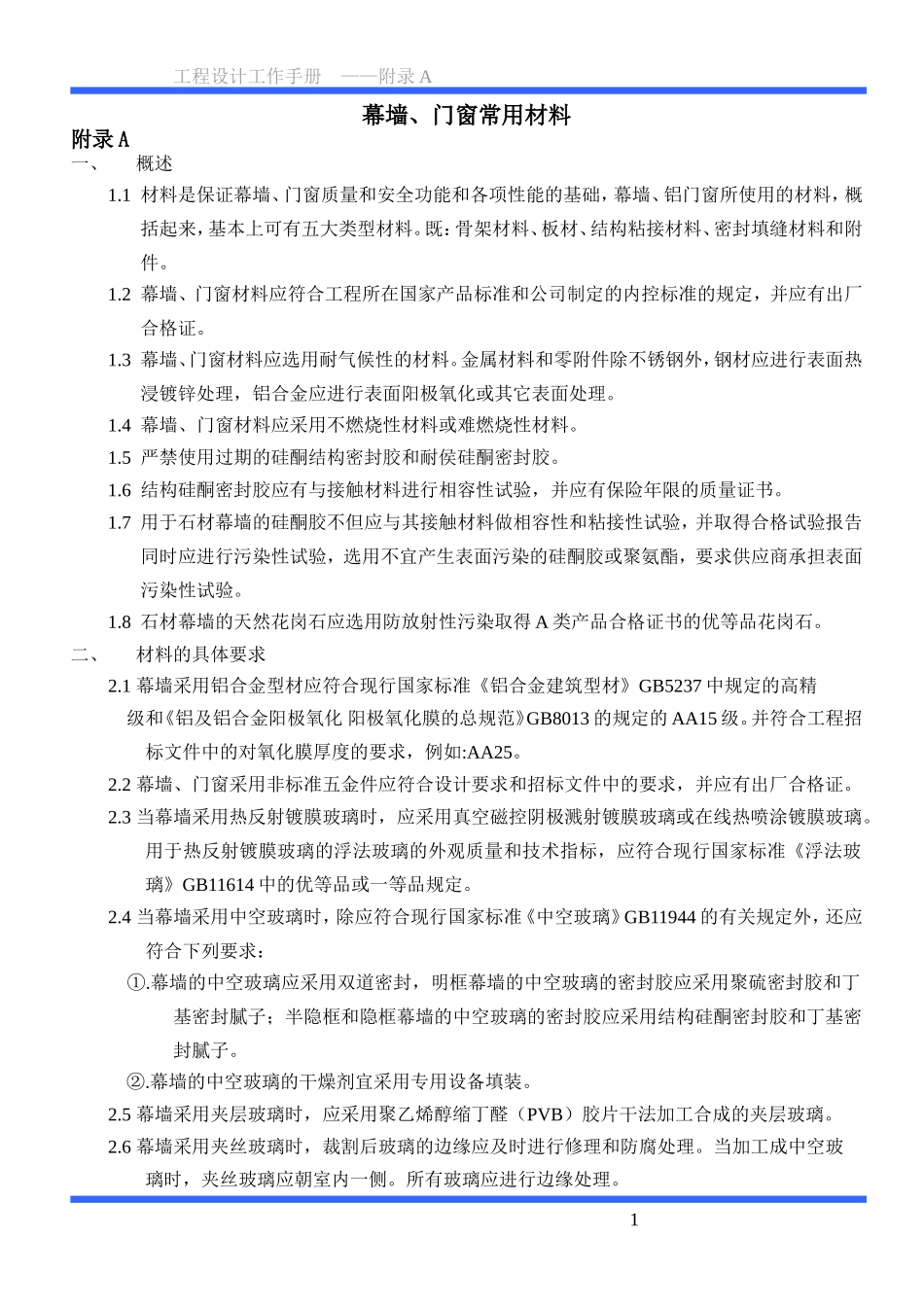

工程设计工作手册——附录A幕墙、门窗常用材料附录A一、概述1.1材料是保证幕墙、门窗质量和安全功能和各项性能的基础，幕墙、铝门窗所使用的材料，概括起来，基本上可有五大类型材料。既：骨架材料、板材、结构粘接材料、密封填缝材料和附件。1.2幕墙、门窗材料应符合工程所在国家产品标准和公司制定的内控标准的规定，并应有出厂合格证。1.3幕墙、门窗材料应选用耐气候性的材料。金属材料和零附件除不锈钢外，钢材应进行表面热浸镀锌处理，铝合金应进行表面阳极氧化或其它表面处理。1.4幕墙、门窗材料应采用不燃烧性材料或难燃烧性材料。1.5严禁使用过期的硅酮结构密封胶和耐侯硅酮密封胶。1.6结构硅酮密封胶应有与接触材料进行相容性试验，并应有保险年限的质量证书。1.7用于石材幕墙的硅酮胶不但应与其接触材料做相容性和粘接性试验，并取得合格试验报告同时应进行污染性试验，选用不宜产生表面污染的硅酮胶或聚氨酯，要求供应商承担表面污染性试验。1.8石材幕墙的天然花岗石应选用防放射性污染取得A类产品合格证书的优等品花岗石。二、材料的具体要求2.1幕墙采用铝合金型材应符合现行国家标准《铝合金建筑型材》GB5237中规定的高精级和《铝及铝合金阳极氧化阳极氧化膜的总规范》GB8013的规定的AA15级。并符合工程招标文件中的对氧化膜厚度的要求，例如:AA25。2.2幕墙、门窗采用非标准五金件应符合设计要求和招标文件中的要求，并应有出厂合格证。2.3当幕墙采用热反射镀膜玻璃时，应采用真空磁控阴极溅射镀膜玻璃或在线热喷涂镀膜玻璃。用于热反射镀膜玻璃的浮法玻璃的外观质量和技术指标，应符合现行国家标准《浮法玻璃》GB11614中的优等品或一等品规定。2.4当幕墙采用中空玻璃时，除应符合现行国家标准《中空玻璃》GB11944的有关规定外，还应符合下列要求：①.幕墙的中空玻璃应采用双道密封，明框幕墙的中空玻璃的密封胶应采用聚硫密封胶和丁基密封腻子；半隐框和隐框幕墙的中空玻璃的密封胶应采用结构硅酮密封胶和丁基密封腻子。②.幕墙的中空玻璃的干燥剂宜采用专用设备填装。2.5幕墙采用夹层玻璃时，应采用聚乙烯醇缩丁醛（PVB）胶片干法加工合成的夹层玻璃。2.6幕墙采用夹丝玻璃时，裁割后玻璃的边缘应及时进行修理和防腐处理。当加工成中空玻璃时，夹丝玻璃应朝室内一侧。所有玻璃应进行边缘处理。1工程设计工作手册——附录A2.7幕墙用的橡胶制品宜采用三元乙丙橡胶、氯丁橡胶；密封胶条应挤出形式，橡胶块宜压模成型。2.8幕墙有的聚硫密封胶应有耐水、耐溶剂和耐大气老化性、低温弹性、低透气率等特点。2.9耐侯硅酮密封胶应采用中性胶。结构硅酮密封胶应采用高模数中性胶。2.10低发泡间隔双面胶带。当玻璃幕墙风荷载＞1.8KN/㎡时，宜选用中等硬度的聚氨基甲酸乙酯低发泡间隔双面胶带；当玻璃幕墙风荷载≤1.8KN/㎡时，宜选用聚乙烯低发泡间隔双面胶带。2.11幕墙可采用聚乙烯发泡材料做填充材料，其密度≤0.037cm2。2.12幕墙宜采用岩棉、矿棉、玻璃棉、防火板等不燃烧性或难燃烧性材料作隔热保温材料，同时应采用铝箔或塑料薄膜包装的复合材料，作为防水和防潮材料。2.13在主体结构与玻璃幕墙构件之间，应加设绝缘垫片。2.14幕墙立柱与横梁之间的连接处，宜加设橡胶片，并应安装严密。2.15金属标准五金件宜采用奥氏体型不锈钢材料加工制作，其化学成份（熔炼分析）应符合GB3280、GB/T1220、GB4239等标准的有关规定。原材料必须具有出厂合格证；金属标准五金件整套应采用同种材料制作。三、骨架材料3.1铝合金型材3.1.1技术指标3.1.2主要型材厂家产品介绍◆广东兴发铝型材公司：截面最大外接圆直径为φ260.可提供T4~T6状态型材。◆亚洲铝厂有限公司：截面最大外接圆直径为φ280.可提供T4~T6状态型材。◆山东龙口市丛林铝材有限公司：截面最大外接圆直径为φ900.可提供T4~T6状态型材。3.2钢材3.2.1碳素结构钢的技术指标2项目技术指标合金牌号及热处理状态国际ISOA1Mg1SiCuA1Mg0.7Si中国GBLD30LD31CZCSRCSCS美国AAAA6061AA6063T4T6T5T6密度（KN/m3）27.0线膨胀系数α（×10-5）2.35弹性模量E（N/mm2）7×104伸长率（%）16888抗拉强度（N/mm2）177265157205强度设计值fs(抗拉强...
