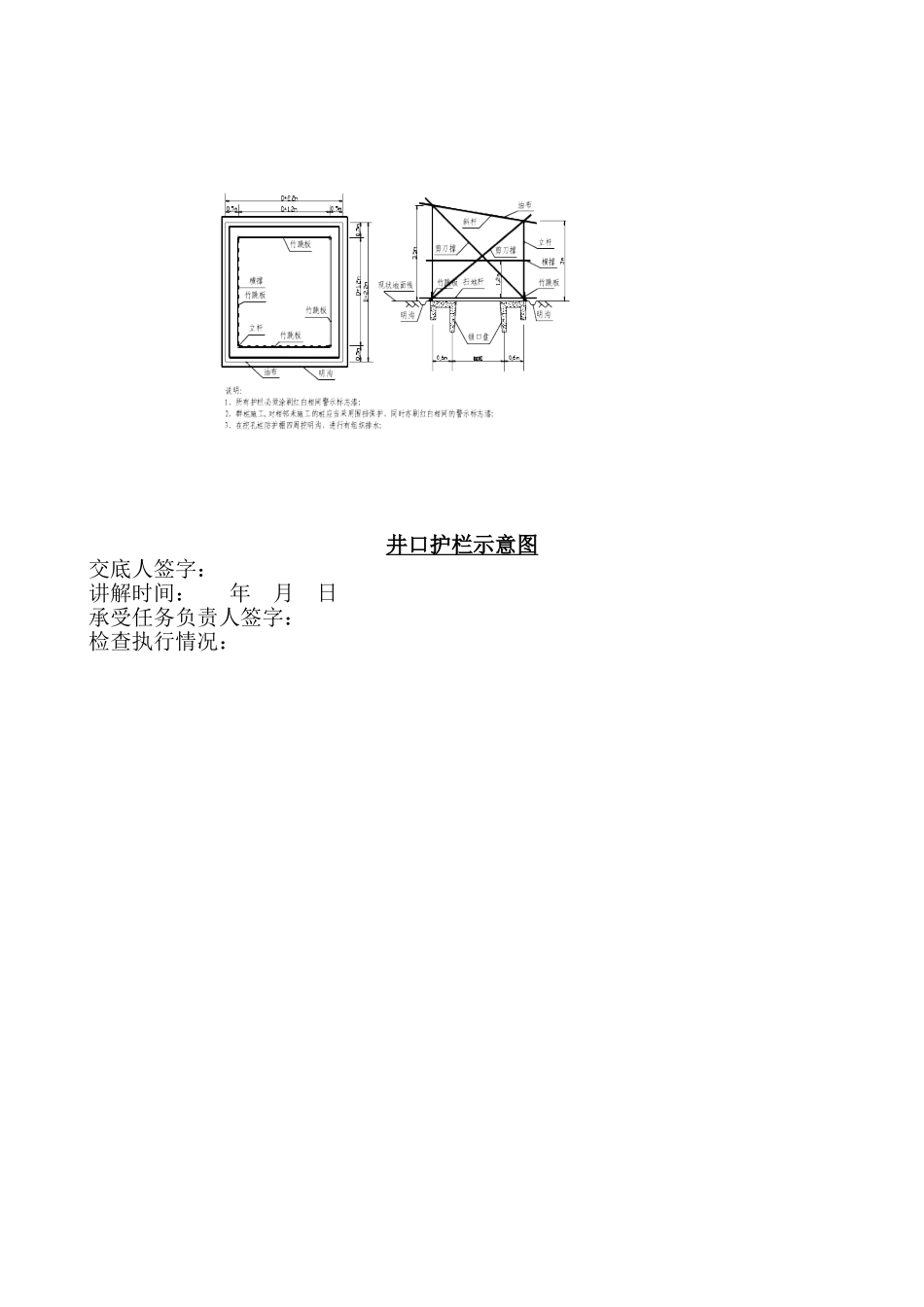

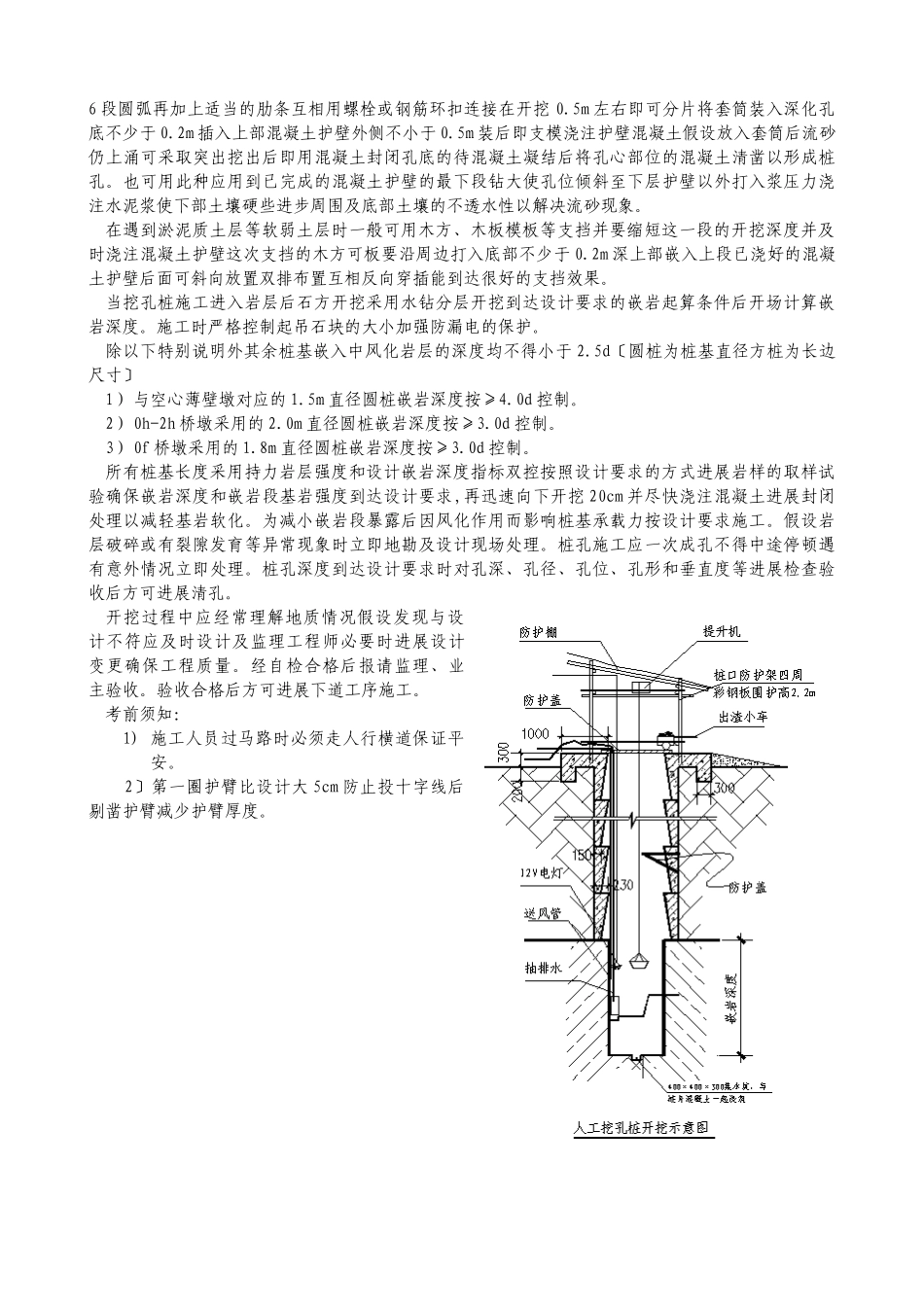

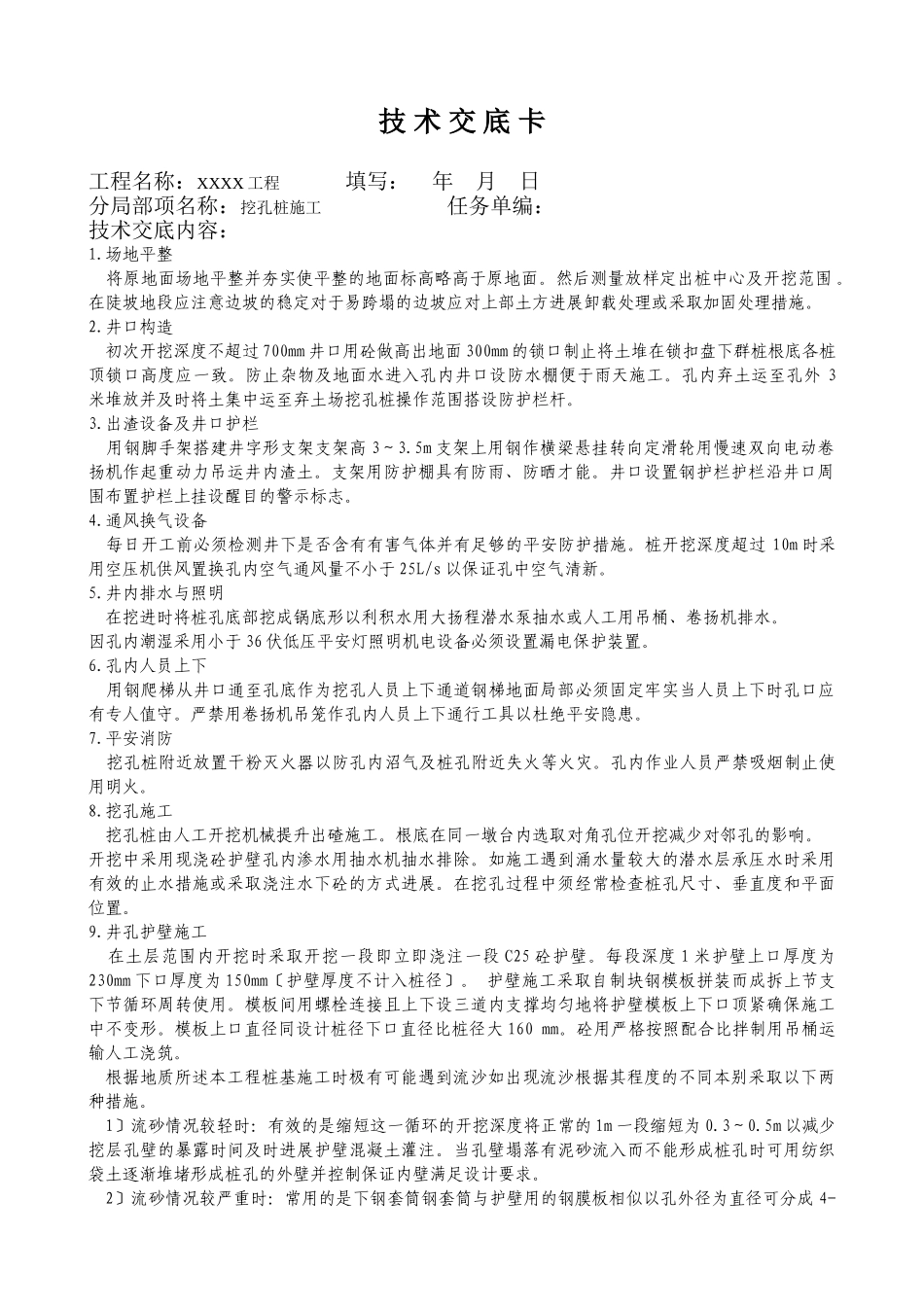

技术交底卡工程名称：XXXX工程填写：年月日分局部项名称：挖孔桩施工任务单编：技术交底内容：1.场地平整将原地面场地平整并夯实使平整的地面标高略高于原地面。然后测量放样定出桩中心及开挖范围。在陡坡地段应注意边坡的稳定对于易跨塌的边坡应对上部土方进展卸载处理或采取加固处理措施。2.井口构造初次开挖深度不超过700mm井口用砼做高出地面300mm的锁口制止将土堆在锁扣盘下群桩根底各桩顶锁口高度应一致。防止杂物及地面水进入孔内井口设防水棚便于雨天施工。孔内弃土运至孔外3米堆放并及时将土集中运至弃土场挖孔桩操作范围搭设防护栏杆。3.出渣设备及井口护栏用钢脚手架搭建井字形支架支架高3～3.5m支架上用钢作横梁悬挂转向定滑轮用慢速双向电动卷扬机作起重动力吊运井内渣土。支架用防护棚具有防雨、防晒才能。井口设置钢护栏护栏沿井口周围布置护栏上挂设醒目的警示标志。4.通风换气设备每日开工前必须检测井下是否含有有害气体并有足够的平安防护措施。桩开挖深度超过10m时采用空压机供风置换孔内空气通风量不小于25L/s以保证孔中空气清新。5.井内排水与照明在挖进时将桩孔底部挖成锅底形以利积水用大扬程潜水泵抽水或人工用吊桶、卷扬机排水。因孔内潮湿采用小于36伏低压平安灯照明机电设备必须设置漏电保护装置。6.孔内人员上下用钢爬梯从井口通至孔底作为挖孔人员上下通道钢梯地面局部必须固定牢实当人员上下时孔口应有专人值守。严禁用卷扬机吊笼作孔内人员上下通行工具以杜绝平安隐患。7.平安消防挖孔桩附近放置干粉灭火器以防孔内沼气及桩孔附近失火等火灾。孔内作业人员严禁吸烟制止使用明火。8.挖孔施工挖孔桩由人工开挖机械提升出碴施工。根底在同一墩台内选取对角孔位开挖减少对邻孔的影响。开挖中采用现浇砼护壁孔内渗水用抽水机抽水排除。如施工遇到涌水量较大的潜水层承压水时采用有效的止水措施或采取浇注水下砼的方式进展。在挖孔过程中须经常检查桩孔尺寸、垂直度和平面位置。9.井孔护壁施工在土层范围内开挖时采取开挖一段即立即浇注一段C25砼护壁。每段深度1米护壁上口厚度为230mm下口厚度为150mm〔护壁厚度不计入桩径〕。护壁施工采取自制块钢模板拼装而成拆上节支下节循环周转使用。模板间用螺栓连接且上下设三道内支撑均匀地将护壁模板上下口顶紧确保施工中不变形。模板上口直径同设计桩径下口直径比桩径大160mm。砼用严格按照配合比拌制用吊桶运输人工浇筑。根据地质所述本工程桩基施工时极有可能遇到流沙如出现流沙根据其程度的不同本别采取以下两种措施。1〕流砂情况较轻时：有效的是缩短这一循环的开挖深度将正常的1m一段缩短为0.3～0.5m以减少挖层孔壁的暴露时间及时进展护壁混凝土灌注。当孔壁塌落有泥砂流入而不能形成桩孔时可用纺织袋土逐渐堆堵形成桩孔的外壁并控制保证内壁满足设计要求。2〕流砂情况较严重时：常用的是下钢套筒钢套筒与护壁用的钢膜板相似以孔外径为直径可分成4-6段圆弧再加上适当的肋条互相用螺栓或钢筋环扣连接在开挖0.5m左右即可分片将套筒装入深化孔底不少于0.2m插入上部混凝土护壁外侧不小于0.5m装后即支模浇注护壁混凝土假设放入套筒后流砂仍上涌可采取突出挖出后即用混凝土封闭孔底的待混凝土凝结后将孔心部位的混凝土清凿以形成桩孔。也可用此种应用到已完成的混凝土护壁的最下段钻大使孔位倾斜至下层护壁以外打入浆压力浇注水泥浆使下部土壤硬些进步周围及底部土壤的不透水性以解决流砂现象。在遇到淤泥质土层等软弱土层时一般可用木方、木板模板等支挡并要缩短这一段的开挖深度并及时浇注混凝土护壁这次支挡的木方可板要沿周边打入底部不少于0.2m深上部嵌入上段已浇好的混凝土护壁后面可斜向放置双排布置互相反向穿插能到达很好的支挡效果。当挖孔桩施工进入岩层后石方开挖采用水钻分层开挖到达设计要求的嵌岩起算条件后开场计算嵌岩深度。施工时严格控制起吊石块的大小加强防漏电的保护。除以下特别说明外其余桩基嵌入中风化岩层的深度均不得小于2.5d〔圆桩为桩基直径方桩为长边尺寸〕1）与空心薄壁墩对应的1.5m直径圆桩嵌岩深度按≥4.0d控制。2）0h-2h桥墩采用的2.0m直径圆桩嵌岩深度按≥3.0d控制。3）0f...
