铝模深化设计标准化VIP免费

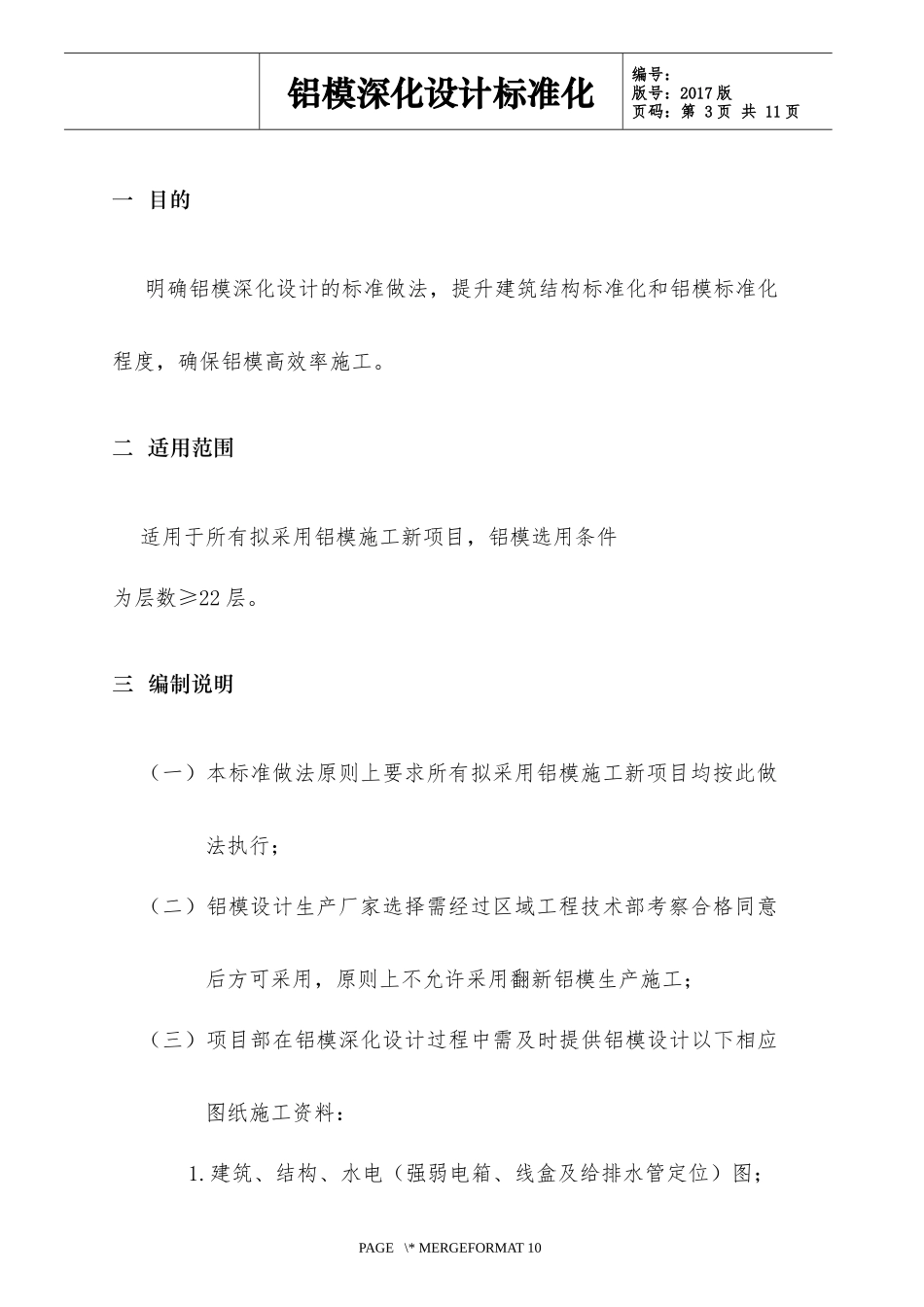

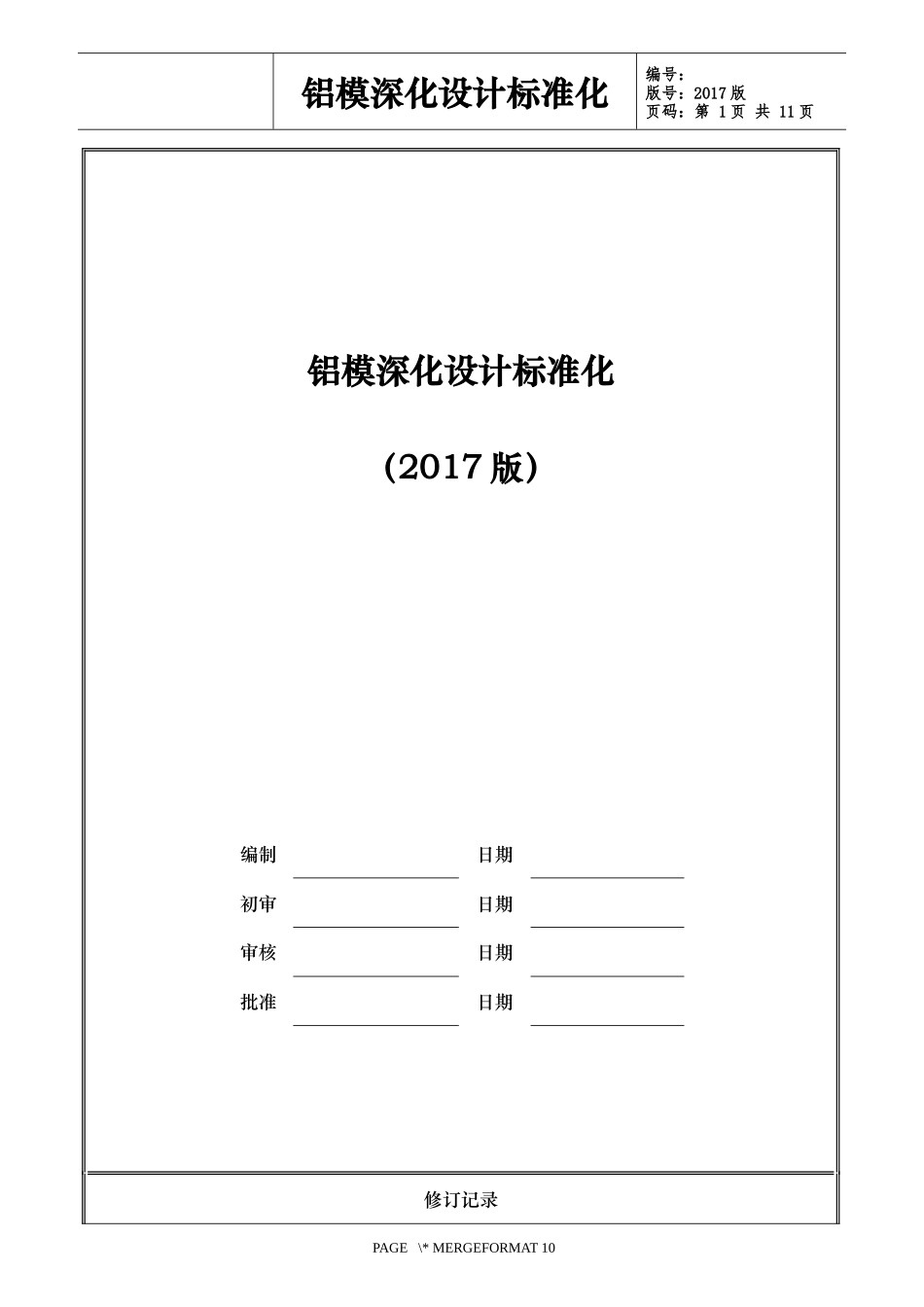

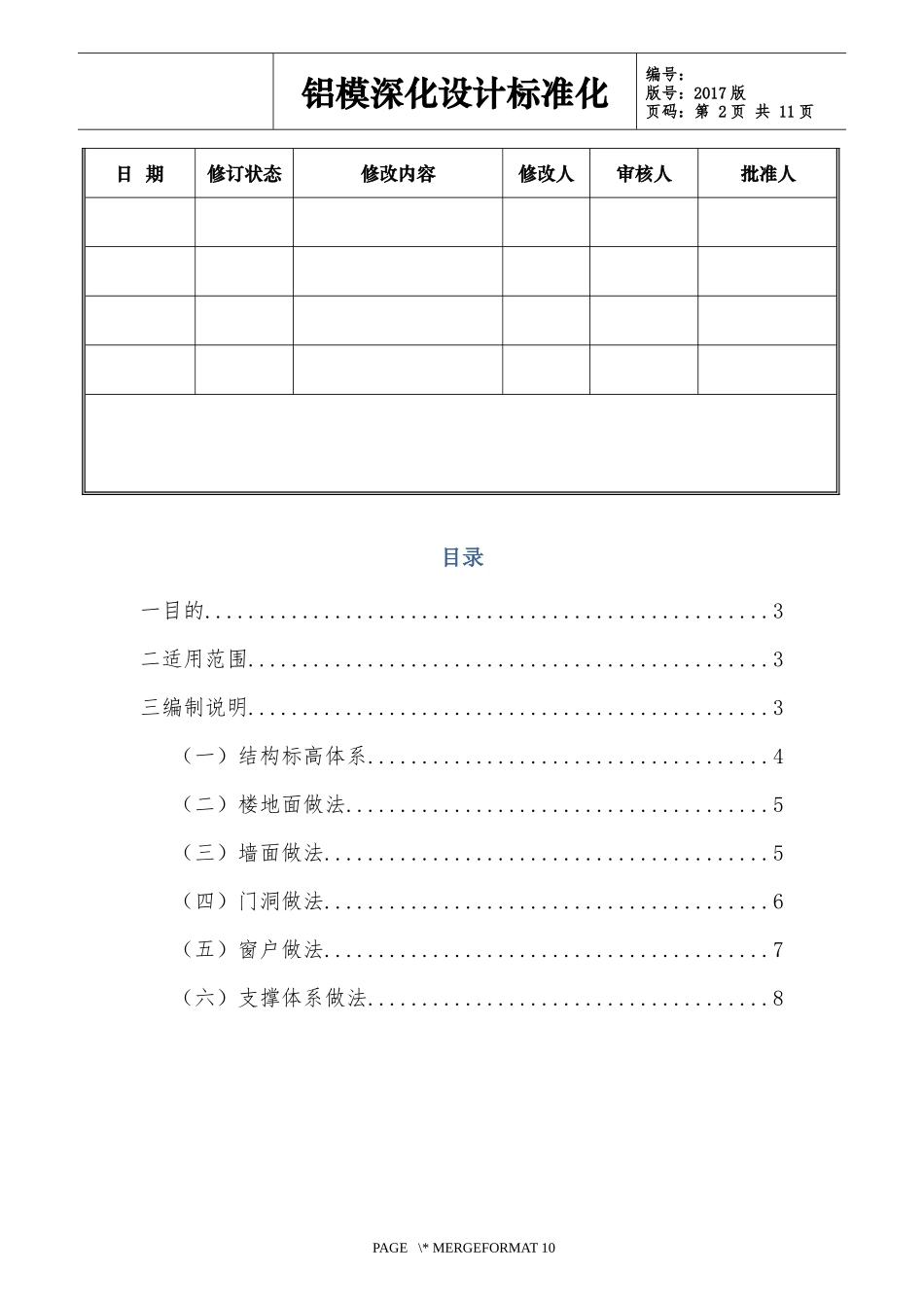

铝模深化设计标准化编号：版号：2017版页码：第1页共11页铝模深化设计标准化（2017版）编制日期初审审核日期日期批准日期修订记录PAGE\*MERGEFORMAT10铝模深化设计标准化编号：版号：2017版页码：第2页共11页日期修订状态修改内容修改人审核人批准人目录一目的....................................................3二适用范围................................................3三编制说明................................................3（一）结构标高体系.....................................4（二）楼地面做法.......................................5（三）墙面做法.........................................5（四）门洞做法.........................................6（五）窗户做法.........................................7（六）支撑体系做法.....................................8PAGE\*MERGEFORMAT10铝模深化设计标准化编号：版号：2017版页码：第3页共11页一目的明确铝模深化设计的标准做法，提升建筑结构标准化和铝模标准化程度，确保铝模高效率施工。二适用范围适用于所有拟采用铝模施工新项目，铝模选用条件为层数≥22层。三编制说明（一）本标准做法原则上要求所有拟采用铝模施工新项目均按此做法执行；（二）铝模设计生产厂家选择需经过区域工程技术部考察合格同意后方可采用，原则上不允许采用翻新铝模生产施工；（三）项目部在铝模深化设计过程中需及时提供铝模设计以下相应图纸施工资料：1.建筑、结构、水电（强弱电箱、线盒及给排水管定位）图；PAGE\*MERGEFORMAT10铝模深化设计标准化编号：版号：2017版页码：第4页共11页2.消防箱和管道安装定位图、电梯门安装定位图、防火门安装定位图、栏杆安装定位图（四）铝模深化图纸标高以结构标高为基准标高，以客厅结构完成面标高Hg为基准点；（五）厂家设计深化审图时，提供三维图；铝模各部位深化要点需祥列清单表示，细部节点做法需出大样；（六）铝模深化设计必须经过区域副总裁孙军总审核同意后，方可进行铝模生产；四铝模深化设计的标准做法PAGE\*MERGEFORMAT10铝模深化设计标准化编号：版号：2017版页码：第5页共11页（一）结构标高体系A1.楼板标高体系:a.（铺地面砖）客厅、厨房、走道、水电井、电梯厅、消防前室、楼梯休息平台的结构完成面标高统一为Hg（厨房不单独降板），建筑完成面标高为结构面Hg+35mm；b.（铺木地板）卧室楼板结构完成标高为Hg+20mm（注意非独立板需加设构造梁200*500），结构高精度找平（平整度为3mm），楼板厚度不变；A2.卫生间标高体系:a.卫生间沉箱为半沉箱，降板结构完成面标高分别Hg-50mm和Hg-330mm（折板和降板位置板厚改为120mm，降板底部高出梁底50mm埋设给水套管，梁高为500mm），缺口梁位置必须压50mm；A3.阳台标高体系：a.客厅、厨房阳台降板结构完成面为Hg-100mm，结构找坡（坡度系数为1%，坡度坡向地漏，最低点为Hg-100mm，高低差以5mm模数进行取舍），反坎吊模配模需考虑找坡；A4.梁高标高体系：a.户内、电梯间梁尺寸统一改为200mm*500mm（分户梁除外）；b.户外梁尺寸统一改为200mm*550mm（除特殊受力较大的梁外）；c.阳台悬挑梁尺寸改为180*650mm（悬挑梁底与PAGE\*MERGEFORMAT10铝模深化设计标准化编号：版号：2017版页码：第6页共11页外围梁底齐平，截面尺寸受力需设计复核同意）；（二）楼地面做法A5.板厚和配筋：a.楼板厚度统一为100mm、120mm、130mm（或150mm）三种尺寸，更改需经原设计复核；b.楼板配筋采用双层双向钢筋，设计出相应变更图；A6.砼反坎做法：A.卫生间淋浴区三面墙体均为砼墙，原砌体墙改砼墙的厚度为100mm，长度为淋浴屏突出100mm即1m长，砼墙平房间一侧，取消干区砼反坎，改为陶瓷墙板；b.水电井反坎宜一次性浇筑（二次浇筑需放置止水钢板，如采用自愈合防水体系则取消止水钢板），上反高度为300mm；c.取消厨房砼反坎；烟道反坎宜一次性浇筑，且洞口比烟道尺寸小20mm，并预留企口；A7.阳台栏杆固定预留孔：a.根据栏杆立柱位置预留直径80~120mm*150mm深倒锥形洞口，栏杆单位提供安装固定图A8.传料孔和放线孔：a.原则上户内面积≤24...
