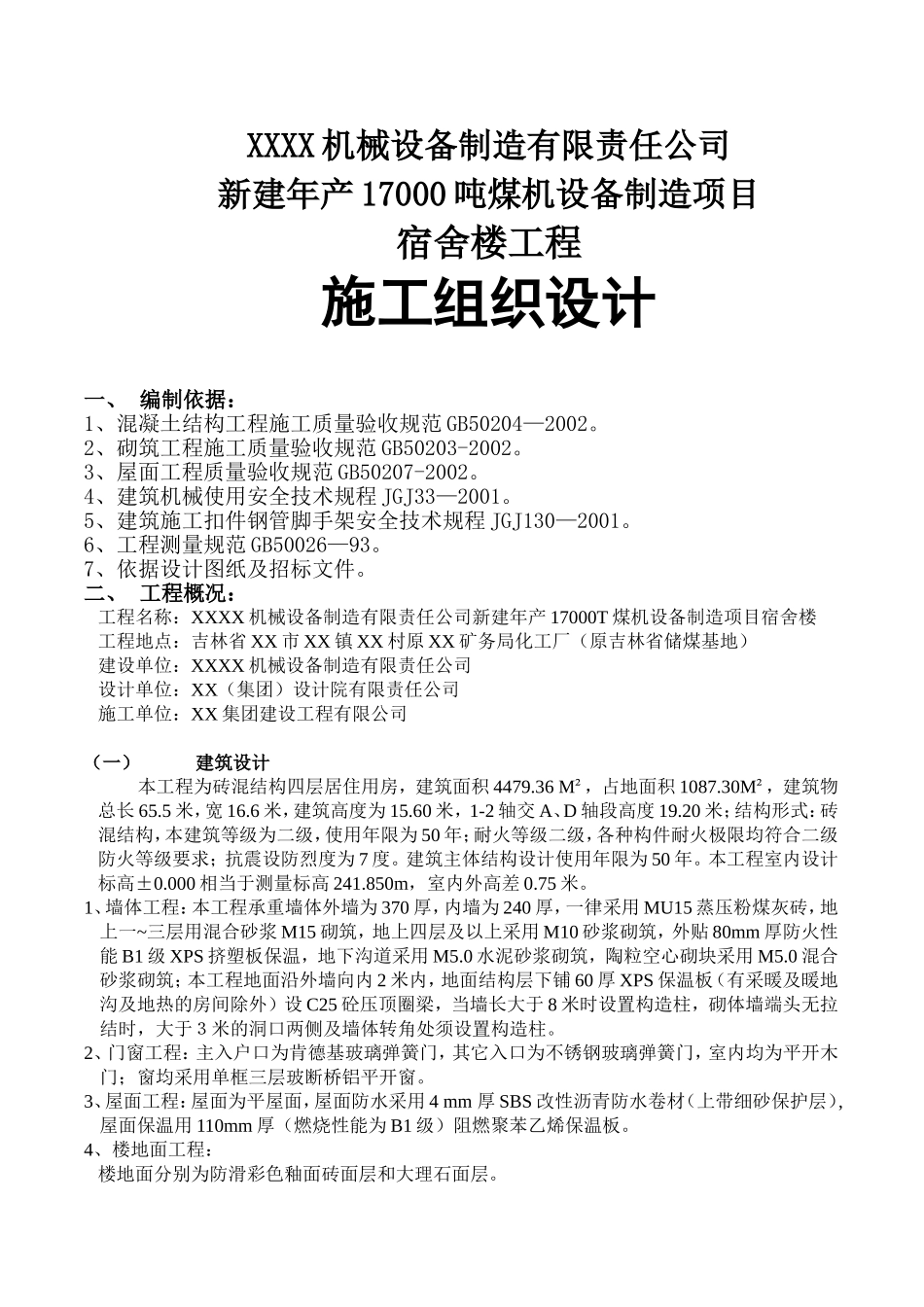

XXXX机械设备制造有限责任公司新建年产17000吨煤机设备制造项目宿舍楼工程施工组织设计一、编制依据:1、混凝土结构工程施工质量验收规范GB50204—2002。2、砌筑工程施工质量验收规范GB50203-2002。3、屋面工程质量验收规范GB50207-2002。4、建筑机械使用安全技术规程JGJ33—2001。5、建筑施工扣件钢管脚手架安全技术规程JGJ130—2001。6、工程测量规范GB50026—93。7、依据设计图纸及招标文件。二、工程概况:工程名称:XXXX机械设备制造有限责任公司新建年产17000T煤机设备制造项目宿舍楼工程地点:吉林省XX市XX镇XX村原XX矿务局化工厂(原吉林省储煤基地)建设单位:XXXX机械设备制造有限责任公司设计单位:XX(集团)设计院有限责任公司施工单位:XX集团建设工程有限公司(一)建筑设计本工程为砖混结构四层居住用房,建筑面积4479.36M²,占地面积1087.30M²,建筑物总长65.5米,宽16.6米,建筑高度为15.60米,1-2轴交A、D轴段高度19.20米;结构形式:砖混结构,本建筑等级为二级,使用年限为50年;耐火等级二级,各种构件耐火极限均符合二级防火等级要求;抗震设防烈度为7度。建筑主体结构设计使用年限为50年。本工程室内设计标高±0.000相当于测量标高241.850m,室内外高差0.75米。1、墙体工程:本工程承重墙体外墙为370厚,内墙为240厚,一律采用MU15蒸压粉煤灰砖,地上一~三层用混合砂浆M15砌筑,地上四层及以上采用M10砂浆砌筑,外贴80mm厚防火性能B1级XPS挤塑板保温,地下沟道采用M5.0水泥砂浆砌筑,陶粒空心砌块采用M5.0混合砂浆砌筑;本工程地面沿外墙向内2米内,地面结构层下铺60厚XPS保温板(有采暖及暖地沟及地热的房间除外)设C25砼压顶圈梁,当墙长大于8米时设置构造柱,砌体墙端头无拉结时,大于3米的洞口两侧及墙体转角处须设置构造柱。2、门窗工程:主入户口为肯德基玻璃弹簧门,其它入口为不锈钢玻璃弹簧门,室内均为平开木门;窗均采用单框三层玻断桥铝平开窗。3、屋面工程:屋面为平屋面,屋面防水采用4mm厚SBS改性沥青防水卷材(上带细砂保护层),屋面保温用110mm厚(燃烧性能为B1级)阻燃聚苯乙烯保温板。4、楼地面工程:楼地面分别为防滑彩色釉面砖面层和大理石面层。第2页共23页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共23页5、外装修工程:外墙用水泥砂浆打底,外贴80mm厚防火性能B1级XPS挤塑保温板,刷弹性涂料;6、内装修工程:(1)室内墙阳角处均做60宽1:2水泥砂浆护角。内墙面除操作间、餐厅、沐浴间、洗衣房、卫生间等做彩色釉面砖外,其余均为刮大白,乳胶漆二遍;(2)窗台板均为大理石窗台板;(3)水箱间天棚做法为刮大白,乳胶漆二遍;其它房间为轻钢龙骨铝塑板面层和石膏板面层;7、室内为热水供暖,采用低温地板辐射方式;电气工程采用220/380V配电系统,配电箱、开关、插座均为暗装。(二)结构设计本工程为五层砖混砌体结构,各层层高均为3.6米,主要开间3.6米,进深6.9米,基础形势为毛石混凝土条形基础,采用M5.0水泥砂浆砌筑;除注明外,本工程的梁、板、楼梯砼强度等级为均为C30,过梁、构造柱砼为C25,钢筋采用HPB235级、HRB335级;钢筋砼保护层:基础为不小于40mm,梁柱为20~30mm,板为15~20mm;梁长大于等于6米时,均按3‰起拱;15轴到19轴为无梁空心板,无梁空心板施工工艺采用模壳,浇筑时按3‰起拱;基础开挖时,保留200mm深由人工完成,避免扰动土的原状结构,基础回填土及位于设备基础、散水下部分的回填土均采用2:8灰土分层夯实,压实系数为0.94。砖砌体与构造柱设置ø6拉结筋,构造柱留马牙槎,所有承重墙体均设置钢筋砼圈梁,构造柱、圈梁兼作防雷接地时,其有关纵筋必须焊接。三、现场条件:1、本工程位于吉舒镇丰广村原吉林省储煤基地院内,场地自然标高为-1.2米,建筑物东侧及北侧紧靠绿化带,南侧是新建厂房及施工通道,西侧原有土堆占了新建宿舍楼重合,开工前需要进行挖土外运;拟建工程施工场地狭小,近处无法堆积土方及材料,拟定在南侧设立搅拌场和材料堆放、加工场地;2、施工道路条件:进入施工现场的道路为砂石路面,是在原场区地面回填后新铺设的临时施工道路,因基底未做...
