老年活动中心施工组织设计VIP免费

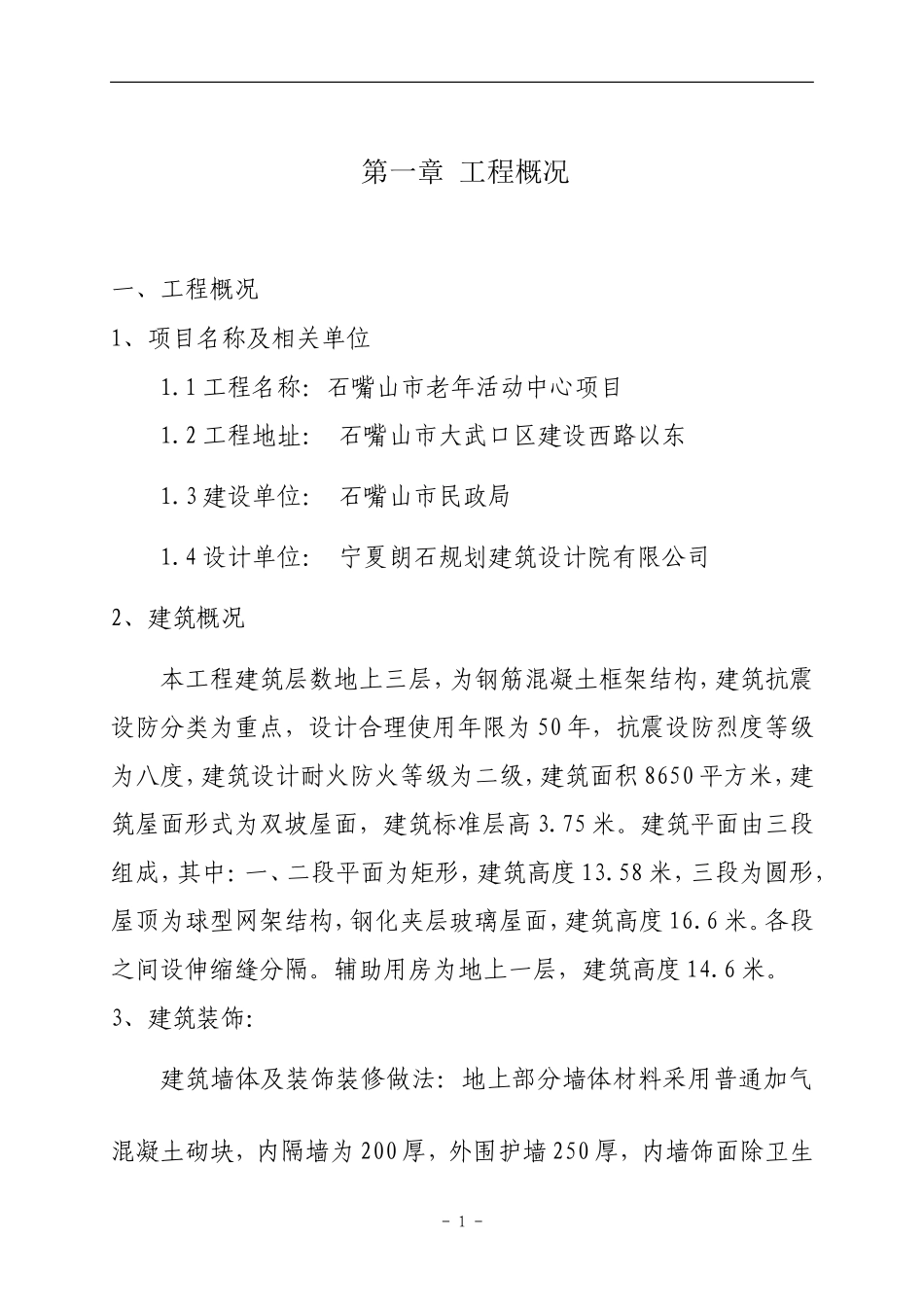

第一章工程概况一、工程概况1、项目名称及相关单位1.1工程名称：石嘴山市老年活动中心项目1.2工程地址：石嘴山市大武口区建设西路以东1.3建设单位：石嘴山市民政局1.4设计单位：宁夏朗石规划建筑设计院有限公司2、建筑概况本工程建筑层数地上三层，为钢筋混凝土框架结构，建筑抗震设防分类为重点，设计合理使用年限为50年，抗震设防烈度等级为八度，建筑设计耐火防火等级为二级，建筑面积8650平方米，建筑屋面形式为双坡屋面，建筑标准层高3.75米。建筑平面由三段组成，其中：一、二段平面为矩形，建筑高度13.58米，三段为圆形，屋顶为球型网架结构，钢化夹层玻璃屋面，建筑高度16.6米。各段之间设伸缩缝分隔。辅助用房为地上一层，建筑高度14.6米。3、建筑装饰：建筑墙体及装饰装修做法：地上部分墙体材料采用普通加气混凝土砌块，内隔墙为200厚，外围护墙250厚，内墙饰面除卫生-1-间、开水间为瓷砖到顶，其他房间均为混合砂浆打底找平、石膏灰罩面刷内墙乳胶漆，外墙做法：主墙面粘贴橘色瓷砖，其他的横竖线条均涂刷白色乳胶漆。屋面防水防水等级为二级，防水层材料选用4厚SBS自带保护层防水卷材。屋面排水采用有天沟组织排水，雨水管道为HDPE管。建筑节能：外墙外保温采用70厚硬质岩棉板（辅助用房50厚），表观密度120kg/m3,钢筋混凝土屋面保温采用120厚(辅助用房为80厚)EPS保温板分层错缝铺设，表观密度为22kg/m3。外门窗洞口的侧面采用20厚硬质岩棉板。外窗采用多腔塑料型材平开窗，玻璃为6+12A+6透明玻璃。外门为铝合金保温玻璃门，内门除楼梯间为乙级防火门外，其他均为成品套装门设观察窗。建筑楼地面做法：采用低温辐射采暖楼地面，面层：配电室为800×800全瓷地砖；卫生间、开水间为300×300防滑地砖，其他房间均采用4厚卷装塑料板软性防滑面层，颜色为天蓝色掺白色-2-无规则松散斑点。辅助用房：大厅及主席台为双层强化复合地板，其他房间为全瓷地砖。用水房间防水做法选用优质聚氨酯防水涂料。4、结构概况采用钢筋混凝土框架结构，建筑结构安全等级为一级。基础采用柱下独立基础、地梁，基础埋深-2.00米，基槽采用大开挖，复合地基，地基持力层与基础之间回填0.9米厚砂夹石垫层，垫层扩出基础外边0.9米，压实系数≥0.97，地基承载力特征值180KPa。三段屋面结构为球型网架结构，辅助用房屋面斜梁设计为有粘接预应力屋面梁混凝土强度等级：基础C35（辅助用房C40）；框架柱3.65米以下C35；3.65米以上为C30；梁、板、楼梯均为C30（辅助用房均为C40），其他构件为C25。二、编制依据1、石嘴山市老年活动中心工程施工图纸；-3-2、石嘴山市老年活动中心工程招标文件；3、《建筑工程施工质量统一验收标准》GB50300-2011；4、《地基基础施工质量验收规范》GB50202-2002；5、《混凝土结构工程施工质量验收规范》GB50204-2002（2011版）；6、《建筑装饰装修施工质量验收规范》GB50210-2002；7、《建筑地面工程施工质量验收规范》GB50209-2010；8、《建筑给排水及采暖工程施工质量验收规范》GB50242-2002；9、《建筑电气工程施工质量验收规范》GB50303-2012；10、《通风与空调工程施工质量验收规范》GB50304-2012；11、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011；12、《砌体工程施工质量验收规范》GB50203-2011;13、其他相关规范、标准、行业标准、图集、建筑工程施工质量验收标准强制性条文及安全生产文明施工的相关规范标准及要求；-4-14、宁夏回族自治区有关质量和安全的相关规定；15、企业标准：审定的ISO9001-2000企业质量标准文件及标准化管理的有关文件：《质量手册》、《管理程序文件》和《作业指导书》。三、工程特点及施工条件1、工程特点及难点本工程现场地势狭小，给水平运输带来了不便。现场场地有限，临时设施的建设和规划也相对复杂。本工程处于城市中心，将注重对渣土、建筑垃圾及污水排放的净化处理进行强制管理，保证不污染周边环境尤其是减少对河道的影响，做好卫生防疫工作，应变突发事件。本工程施工工艺复杂，且施工工期较短，这增加了现场进度计划的安排和施工管理的难度。2、施工条件工程所在地业主已提供了电源及水源，现场范围内的生产、生活...
