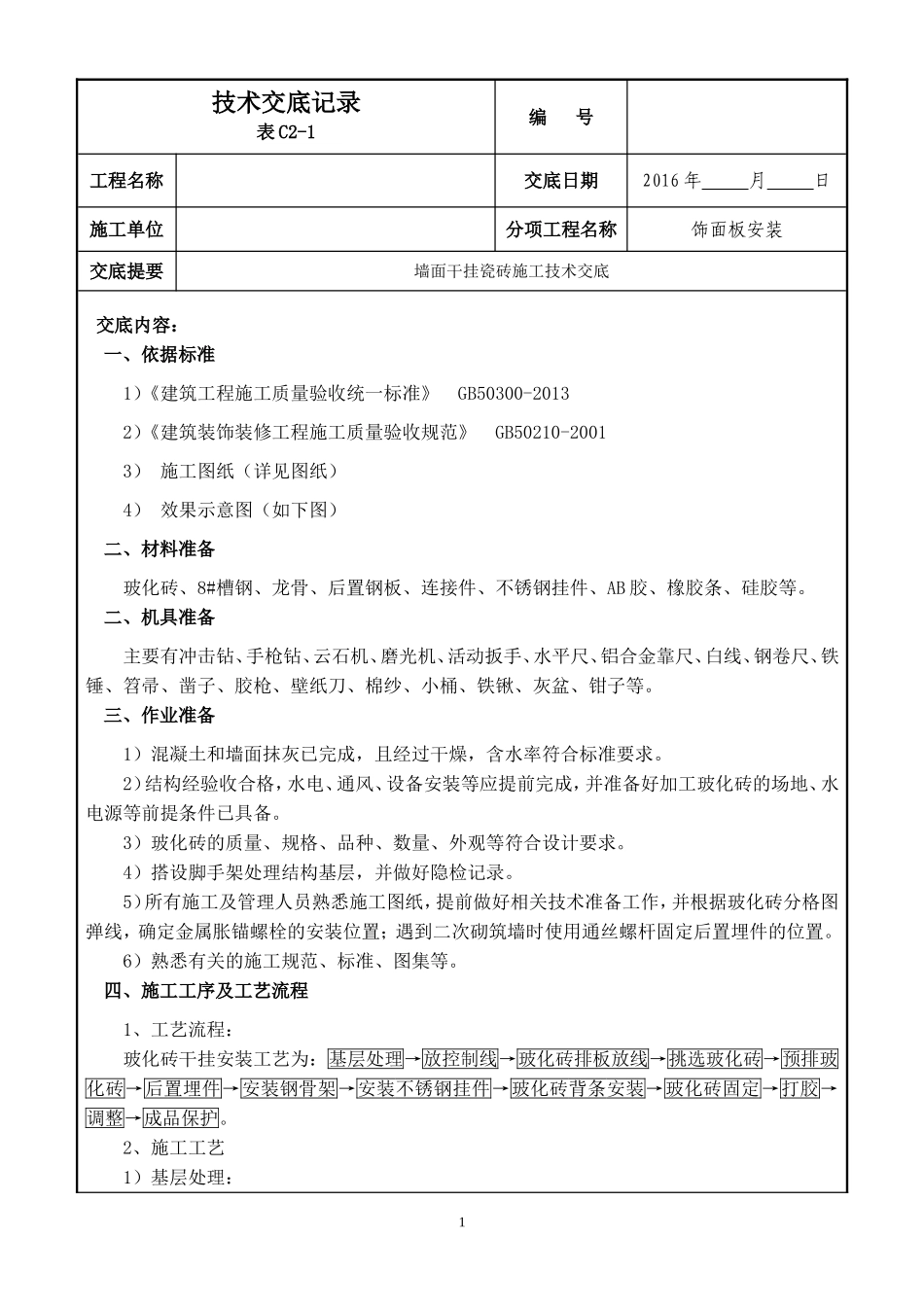

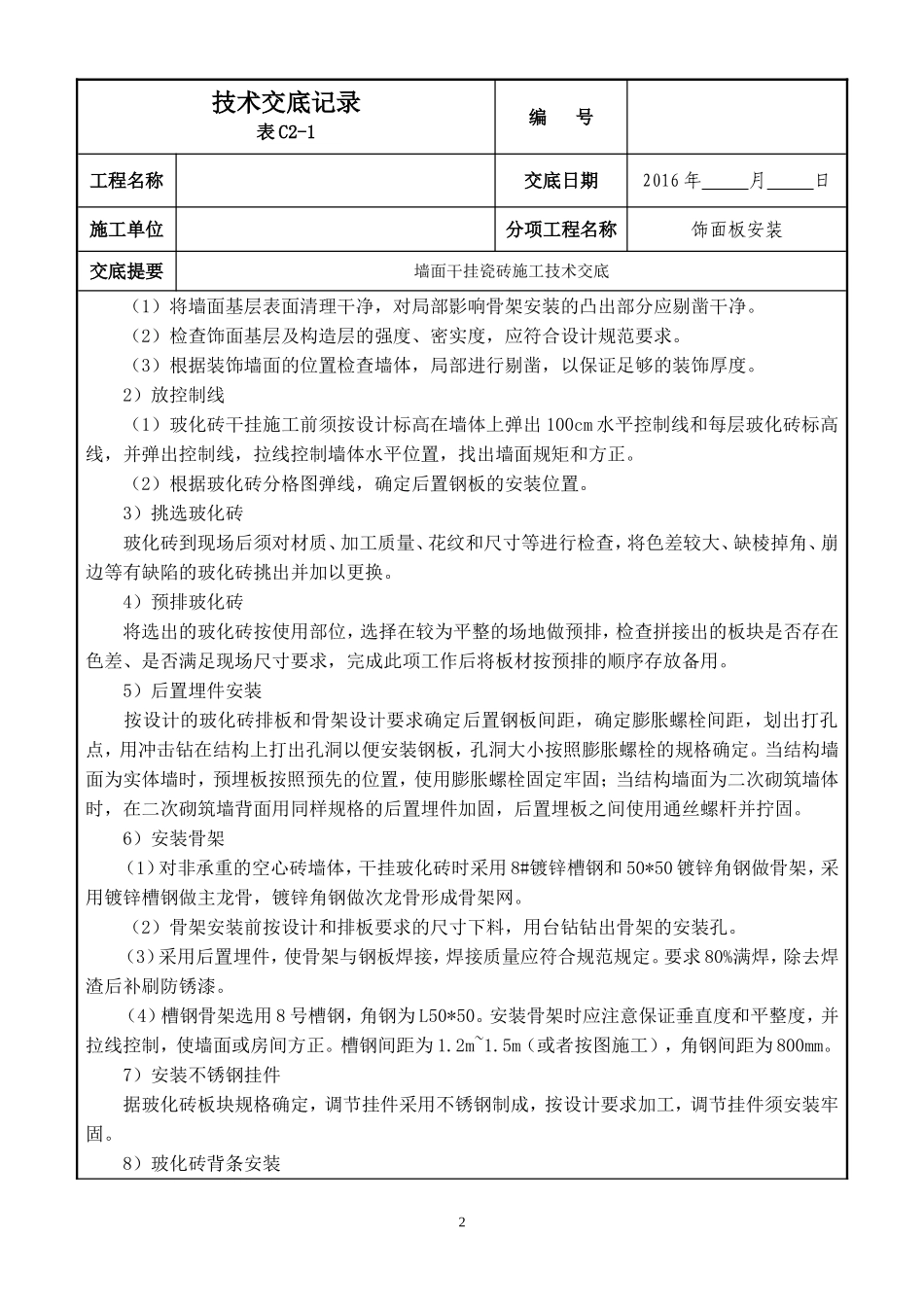

技术交底记录表C2-1编号工程名称交底日期2016年月日施工单位分项工程名称饰面板安装交底提要墙面干挂瓷砖施工技术交底交底内容：一、依据标准1）《建筑工程施工质量验收统一标准》GB50300-20132）《建筑装饰装修工程施工质量验收规范》GB50210-20013）施工图纸（详见图纸）4）效果示意图（如下图）二、材料准备玻化砖、8#槽钢、龙骨、后置钢板、连接件、不锈钢挂件、AB胶、橡胶条、硅胶等。二、机具准备主要有冲击钻、手枪钻、云石机、磨光机、活动扳手、水平尺、铝合金靠尺、白线、钢卷尺、铁锤、笤帚、凿子、胶枪、壁纸刀、棉纱、小桶、铁锹、灰盆、钳子等。三、作业准备1）混凝土和墙面抹灰已完成，且经过干燥，含水率符合标准要求。2）结构经验收合格，水电、通风、设备安装等应提前完成，并准备好加工玻化砖的场地、水电源等前提条件已具备。3）玻化砖的质量、规格、品种、数量、外观等符合设计要求。4）搭设脚手架处理结构基层，并做好隐检记录。5）所有施工及管理人员熟悉施工图纸，提前做好相关技术准备工作，并根据玻化砖分格图弹线，确定金属胀锚螺栓的安装位置；遇到二次砌筑墙时使用通丝螺杆固定后置埋件的位置。6）熟悉有关的施工规范、标准、图集等。四、施工工序及工艺流程1、工艺流程：玻化砖干挂安装工艺为：基层处理→放控制线→玻化砖排板放线→挑选玻化砖→预排玻化砖→后置埋件→安装钢骨架→安装不锈钢挂件→玻化砖背条安装→玻化砖固定→打胶→调整→成品保护。2、施工工艺1）基层处理：1技术交底记录表C2-1编号工程名称交底日期2016年月日施工单位分项工程名称饰面板安装交底提要墙面干挂瓷砖施工技术交底（1）将墙面基层表面清理干净，对局部影响骨架安装的凸出部分应剔凿干净。（2）检查饰面基层及构造层的强度、密实度，应符合设计规范要求。（3）根据装饰墙面的位置检查墙体，局部进行剔凿，以保证足够的装饰厚度。2）放控制线（1）玻化砖干挂施工前须按设计标高在墙体上弹出100cm水平控制线和每层玻化砖标高线，并弹出控制线，拉线控制墙体水平位置，找出墙面规矩和方正。（2）根据玻化砖分格图弹线，确定后置钢板的安装位置。3）挑选玻化砖玻化砖到现场后须对材质、加工质量、花纹和尺寸等进行检查，将色差较大、缺棱掉角、崩边等有缺陷的玻化砖挑出并加以更换。4）预排玻化砖将选出的玻化砖按使用部位，选择在较为平整的场地做预排，检查拼接出的板块是否存在色差、是否满足现场尺寸要求，完成此项工作后将板材按预排的顺序存放备用。5）后置埋件安装按设计的玻化砖排板和骨架设计要求确定后置钢板间距，确定膨胀螺栓间距，划出打孔点，用冲击钻在结构上打出孔洞以便安装钢板，孔洞大小按照膨胀螺栓的规格确定。当结构墙面为实体墙时，预埋板按照预先的位置，使用膨胀螺栓固定牢固；当结构墙面为二次砌筑墙体时，在二次砌筑墙背面用同样规格的后置埋件加固，后置埋板之间使用通丝螺杆并拧固。6）安装骨架（1）对非承重的空心砖墙体，干挂玻化砖时采用8#镀锌槽钢和50*50镀锌角钢做骨架，采用镀锌槽钢做主龙骨，镀锌角钢做次龙骨形成骨架网。（2）骨架安装前按设计和排板要求的尺寸下料，用台钻钻出骨架的安装孔。（3）采用后置埋件，使骨架与钢板焊接，焊接质量应符合规范规定。要求80%满焊，除去焊渣后补刷防锈漆。（4）槽钢骨架选用8号槽钢，角钢为L50*50。安装骨架时应注意保证垂直度和平整度，并拉线控制，使墙面或房间方正。槽钢间距为1.2m~1.5m（或者按图施工），角钢间距为800mm。7）安装不锈钢挂件据玻化砖板块规格确定，调节挂件采用不锈钢制成，按设计要求加工，调节挂件须安装牢固。8）玻化砖背条安装2技术交底记录表C2-1编号工程名称交底日期2016年月日施工单位分项工程名称饰面板安装交底提要墙面干挂瓷砖施工技术交底玻化砖安装前用云石机准备好需要使用的背条加固件，背条尺寸根据挂件尺寸确定。为保证背条加固件的可用性，背条一般不小于50mm。注意玻化砖安装前将玻化砖背面及不锈钢挂件之间的灰尘，清理干净以保证灌胶粘结牢固。9）玻化砖安装（1）从底层开始，吊垂直线依次向上安装。对玻化砖的材质、颜色、纹路和加工尺寸应进行...
