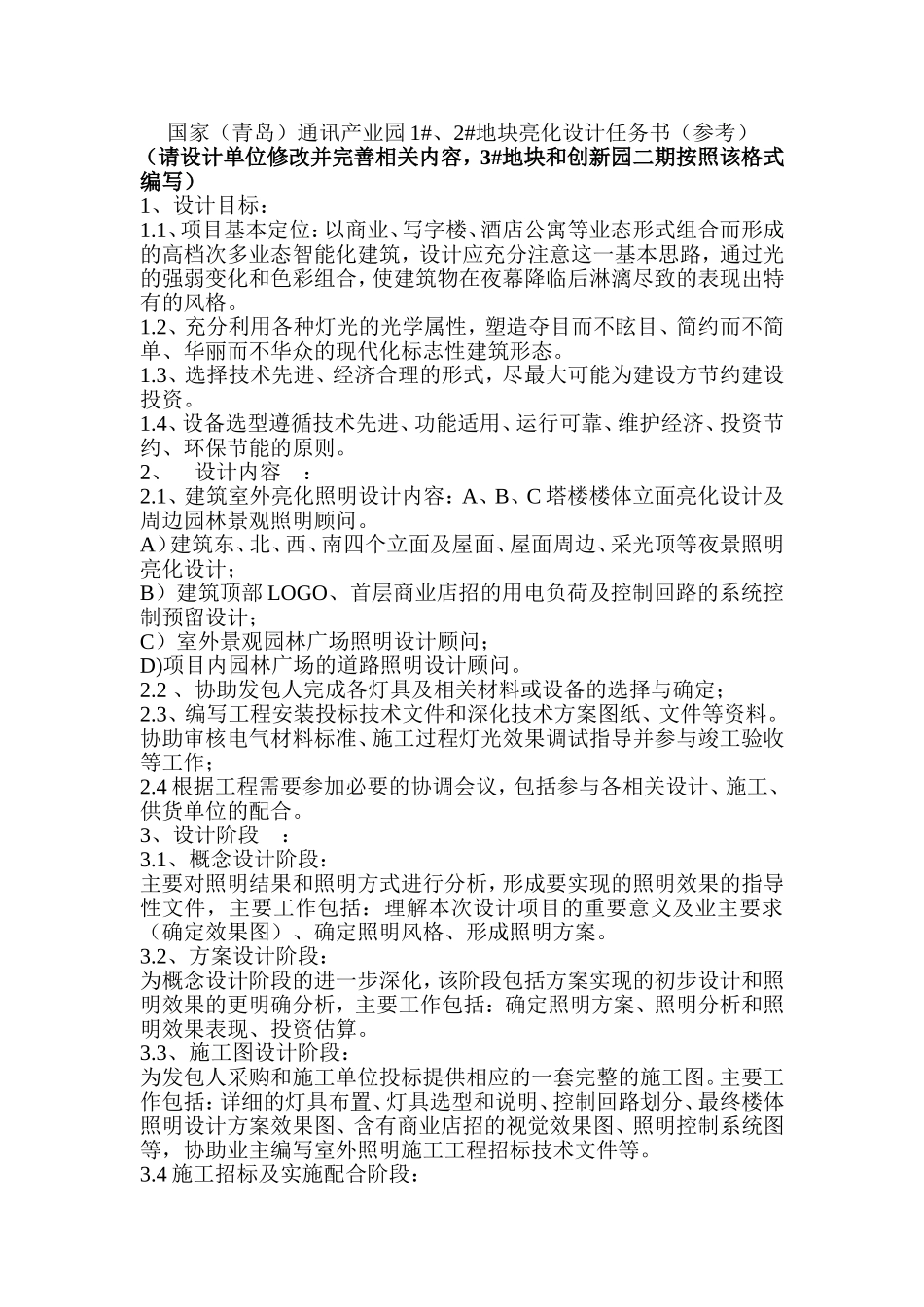

国家（青岛）通讯产业园1#、2#地块亮化设计任务书（参考）（请设计单位修改并完善相关内容，3#地块和创新园二期按照该格式编写）1、设计目标：1.1、项目基本定位：以商业、写字楼、酒店公寓等业态形式组合而形成的高档次多业态智能化建筑，设计应充分注意这一基本思路，通过光的强弱变化和色彩组合，使建筑物在夜幕降临后淋漓尽致的表现出特有的风格。1.2、充分利用各种灯光的光学属性，塑造夺目而不眩目、简约而不简单、华丽而不华众的现代化标志性建筑形态。1.3、选择技术先进、经济合理的形式，尽最大可能为建设方节约建设投资。1.4、设备选型遵循技术先进、功能适用、运行可靠、维护经济、投资节约、环保节能的原则。2、设计内容：2.1、建筑室外亮化照明设计内容：A、B、C塔楼楼体立面亮化设计及周边园林景观照明顾问。A）建筑东、北、西、南四个立面及屋面、屋面周边、采光顶等夜景照明亮化设计；B）建筑顶部LOGO、首层商业店招的用电负荷及控制回路的系统控制预留设计；C）室外景观园林广场照明设计顾问；D)项目内园林广场的道路照明设计顾问。2.2、协助发包人完成各灯具及相关材料或设备的选择与确定；2.3、编写工程安装投标技术文件和深化技术方案图纸、文件等资料。协助审核电气材料标准、施工过程灯光效果调试指导并参与竣工验收等工作；2.4根据工程需要参加必要的协调会议，包括参与各相关设计、施工、供货单位的配合。3、设计阶段：3.1、概念设计阶段：主要对照明结果和照明方式进行分析，形成要实现的照明效果的指导性文件，主要工作包括：理解本次设计项目的重要意义及业主要求（确定效果图）、确定照明风格、形成照明方案。3.2、方案设计阶段：为概念设计阶段的进一步深化，该阶段包括方案实现的初步设计和照明效果的更明确分析，主要工作包括：确定照明方案、照明分析和照明效果表现、投资估算。3.3、施工图设计阶段：为发包人采购和施工单位投标提供相应的一套完整的施工图。主要工作包括：详细的灯具布置、灯具选型和说明、控制回路划分、最终楼体照明设计方案效果图、含有商业店招的视觉效果图、照明控制系统图等，协助业主编写室外照明施工工程招标技术文件等。3.4施工招标及实施配合阶段：配合发包人和施工及供货单位提供服务，主要工作包括：协助招标单位完成各灯具及相关材料、设备的选择与确定；向供货单位或其他相关单位进行图纸交底，解释相关技术要求；协助发包人审查投标人的各类投标技术文件，产品订货技术交底及提供资料，协助施工单位完成照明系统调试。自合同签订之日起至本项目照明系统正式投入运营止，根据施工与调试的需要，参加支持施工过程中技术专题会议。景观照明顾问服务内容包括：效果图审核、灯具选型建议、电气图建议、施工图建议。4、设计成果：设计人应在设计的不同阶段向发包人提供相应的图纸及相关文件，具体内容如下：4.1、概念方案：1）不同视角效果图、夜间非营业时间效果图、平日效果图、节假日效果图；2）方案说明文本注：按照明工程的整体造价情况，提供高、低两个档次的照明设计方案。3）成本估算报告。4.2、方案深化设计：1）设计方案说明（含节能专篇）2）完整的灯具布置图、3）灯具数量4）控制回路连接线5）定制灯具说明6）必要的安装详图7）所选灯具规格参数的详细说明。包括灯具的型号、外观、外形尺寸、材料、配光曲线、灯头类型、防护等级、电负荷、电压、电频率、电源型号、光源功率、光通量、色温、显色指数、平均寿命等详细说明。4.3、施工图设计：1）设计说明（含节能专篇）2）系统图3）设备布置及布线平面示意图4）设备布置及布线立面示意图5）设备配置单及成本估算表6）灯具布点图、布线图、安装节点图7）控制系统图8）照明设备清单9）联动控制系统图等10）用电负荷表、照度计算书、造价估算书5、设计要求5.1、总体要求外观设计以业主单位提供的土建施工图及效果图为依据，要求既要保证原效果，又不能拘泥于原效果，力求突破，有创新。灯光的设置与投射位置及数量应满足使用要求，并应符合当地灯控要求，设计人应充分考虑到在设计时所有技术问题，在外装方案设计上，整体上应充分表现出建筑物的宏伟气派，细部...
