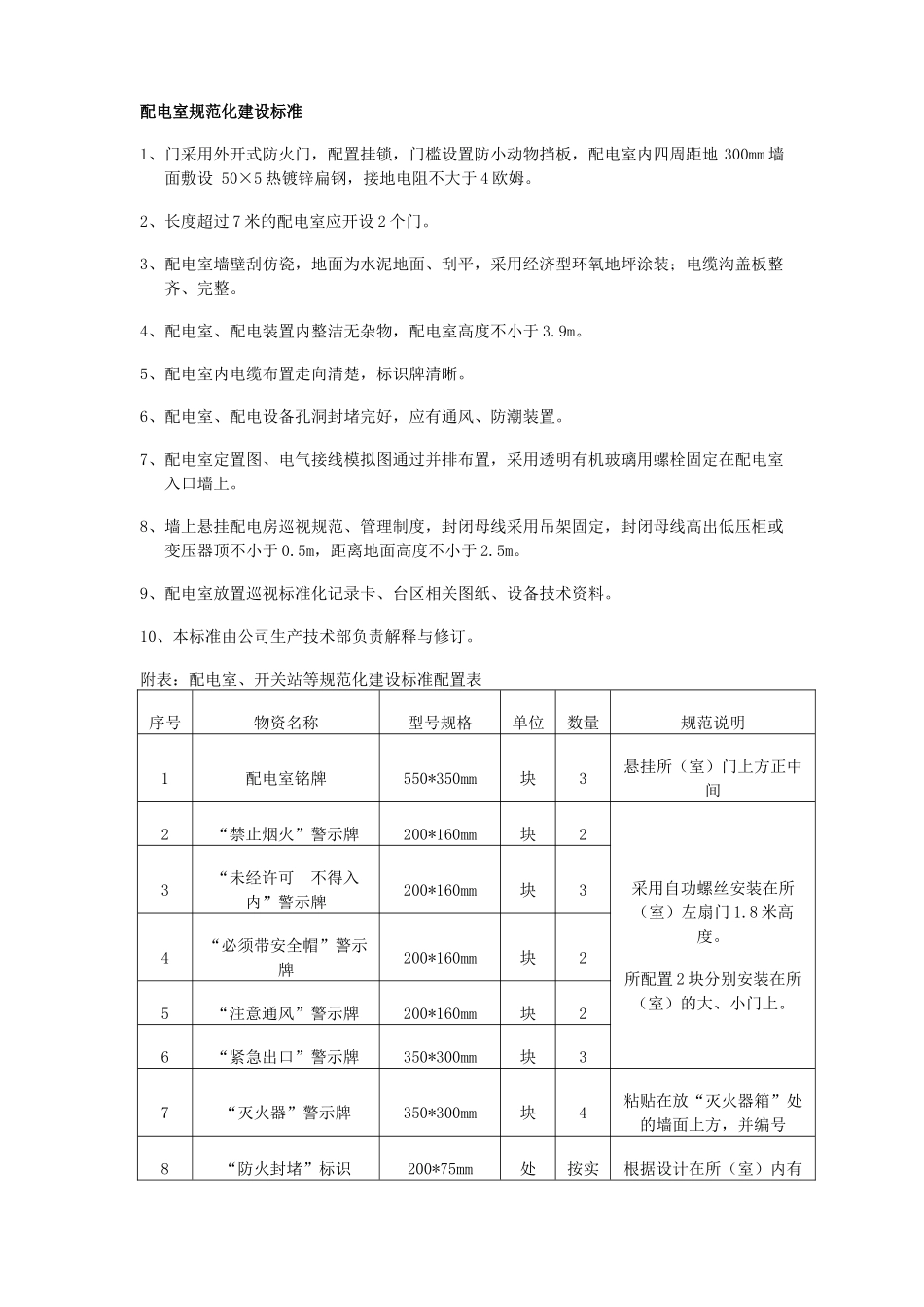

配电室规范化建设标准1、门采用外开式防火门，配置挂锁，门槛设置防小动物挡板，配电室内四周距地300mm墙面敷设50×5热镀锌扁钢，接地电阻不大于4欧姆。2、长度超过7米的配电室应开设2个门。3、配电室墙壁刮仿瓷，地面为水泥地面、刮平，采用经济型环氧地坪涂装；电缆沟盖板整齐、完整。4、配电室、配电装置内整洁无杂物，配电室高度不小于3.9m。5、配电室内电缆布置走向清楚，标识牌清晰。6、配电室、配电设备孔洞封堵完好，应有通风、防潮装置。7、配电室定置图、电气接线模拟图通过并排布置，采用透明有机玻璃用螺栓固定在配电室入口墙上。8、墙上悬挂配电房巡视规范、管理制度，封闭母线采用吊架固定，封闭母线高出低压柜或变压器顶不小于0.5m，距离地面高度不小于2.5m。9、配电室放置巡视标准化记录卡、台区相关图纸、设备技术资料。10、本标准由公司生产技术部负责解释与修订。附表：配电室、开关站等规范化建设标准配置表序号物资名称型号规格单位数量规范说明1配电室铭牌550*350mm块3悬挂所（室）门上方正中间2“禁止烟火”警示牌200*160mm块2采用自功螺丝安装在所（室）左扇门1.8米高度。所配置2块分别安装在所（室）的大、小门上。3“未经许可不得入内”警示牌200*160mm块34“必须带安全帽”警示牌200*160mm块25“注意通风”警示牌200*160mm块26“紧急出口”警示牌350*300mm块37“灭火器”警示牌350*300mm块4粘贴在放“灭火器箱”处的墙面上方，并编号8“防火封堵”标识200*75mm处按实根据设计在所（室）内有“防火隔堵”的电缆沟盖板上方制作9电气接线模拟图板1200*1000mm块1一次结构图10定置图用A3纸采用CAD绘制，并制作图框图（450*350mm）块1所（室）内各设施放置位置图11温、湿度定时控制箱根据温、湿度定时控制，不锈钢箱戈112应急灯墙挂式盏6装设高度为距地面2m13排气扇低噪音强力进出排风机（0.25km，Φmm）台4数量可视“通风”情况增减14配电柜双重编号红色不干胶，字体为粗圆，RM6、SM6柜中文字为3*2cm，数字为3*1.5cm，一般高压柜中文字为7*4cm，数字为7*3.5cm。柜按实配电柜前后面应粘贴一致15设备标示所（室）内各开关名称、开关分合、高（低）压柜相序、带电显示器、故障指示器和空开、刀闸、指示灯、交直流熔丝、压板名称及温控箱等标示。箱式干式变高、低压侧标处按实均可采用标签机TZ-631——12mm标签色带打印，粘贴标示示。16安全工具器柜1865W*520D*1645H（铝合金外壳）戈1落地或壁挂式17携带型短路接地线MT-5型（10KV三相）15m套218携带型短路接地线（0.4KV四相）12m套219“禁止合闸，有人工作”警示牌详见“安规”附录8块10数量可视“设备”情况增减20“在此工作”警示牌详见“安规”附录8块1121“止步，高压危险”详见“安规”附录8块1222“禁止合闸，线路有人工作”详见“安规”附录8块323“设备在运行”标识牌200*100mm块1024高压绝缘垫800*1000mm块1025落地式遮拦3——5m付426灭火器EFZ/ABC4只427消防箱存放两只戈234拖把普通支135水桶20公斤（铝合金桶）戈136灰斗普通（塑料）支137扫帚普通（塑料）支138佛手普通（鸡毛）支1配电房6S作业标准1、配电房门上应贴有“非工作人员勿进”的“标示牌”、并且要有相关的制度来规范。2、配电房的门不能上锁，地板、相关设施要保持表面干净无尘，每天进行巡查、并且有《日常巡检表》的记录。3、危险区域要设有“特别警示牌”、地板上要划有警示线、防止他人靠近。4、电器设备上要有相应的《操作规范》或《作业指导书》，配电箱上各种指示灯、显示器上不得有灰尘、损坏，发现异常问题须及时处理。5、不同的线管、气管要涂有不同的颜色表示，便于识别，防止误用。6、消防器材要齐全、通道保持畅通，配电房周围不能堆放任何物品。配电室防鼠规定为防止鼠类进入配电室噬咬电缆、电线造成电气线路短路、断路等故障，特制定本规定1.配电室门口应安装防鼠挡板，挡鼠板的高度和结构应能保证老鼠无法进入配电室内。2.配电室窗户应安装网孔不大于8×8mm的钢丝网。3.配电室室内电缆沟及四个墙角处应安放粘鼠板。4.配电室与室外连通的所有孔隙均要严密堵塞并用水泥砂浆批荡。5.所有进出配电室人员应随手关门...
