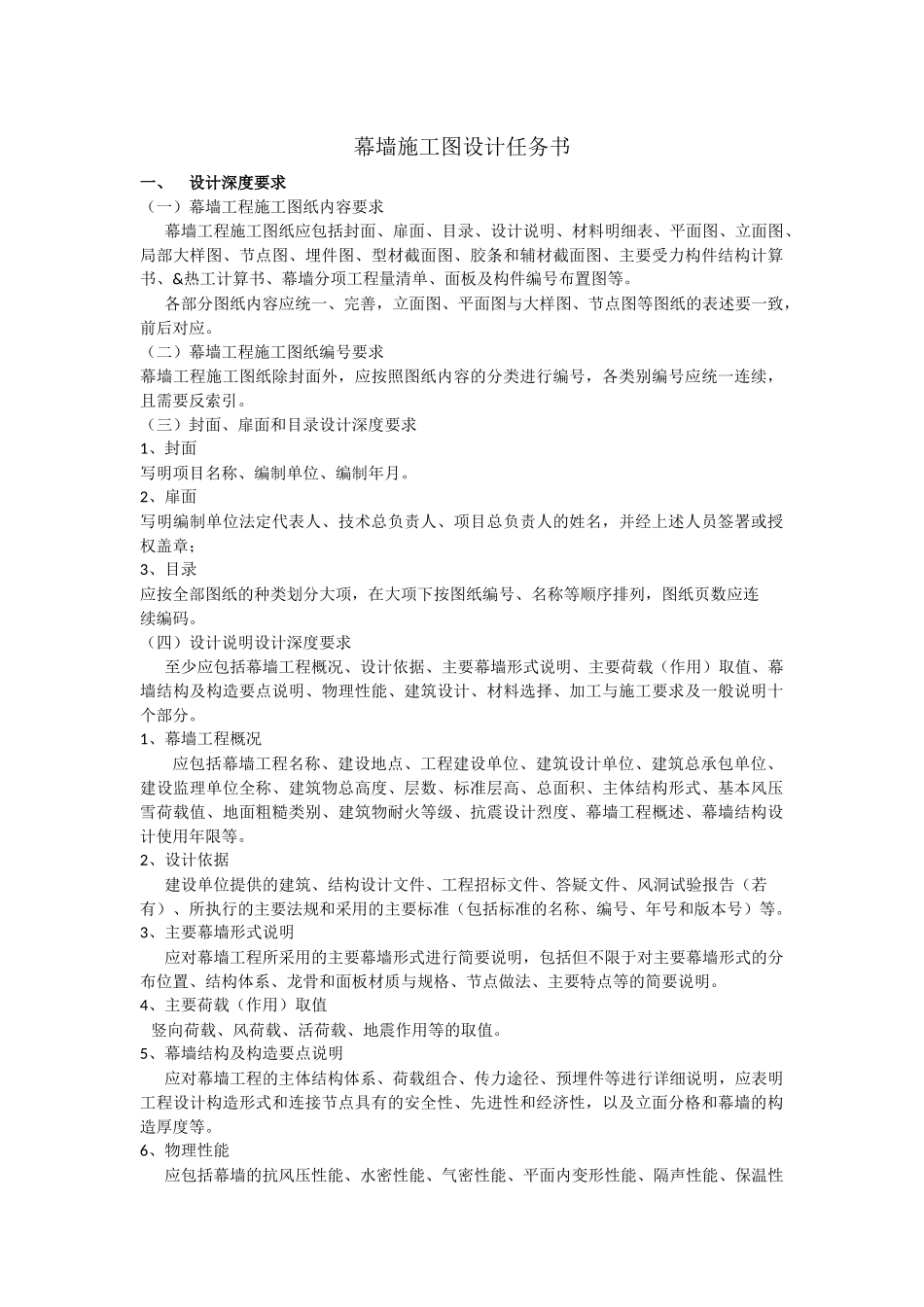

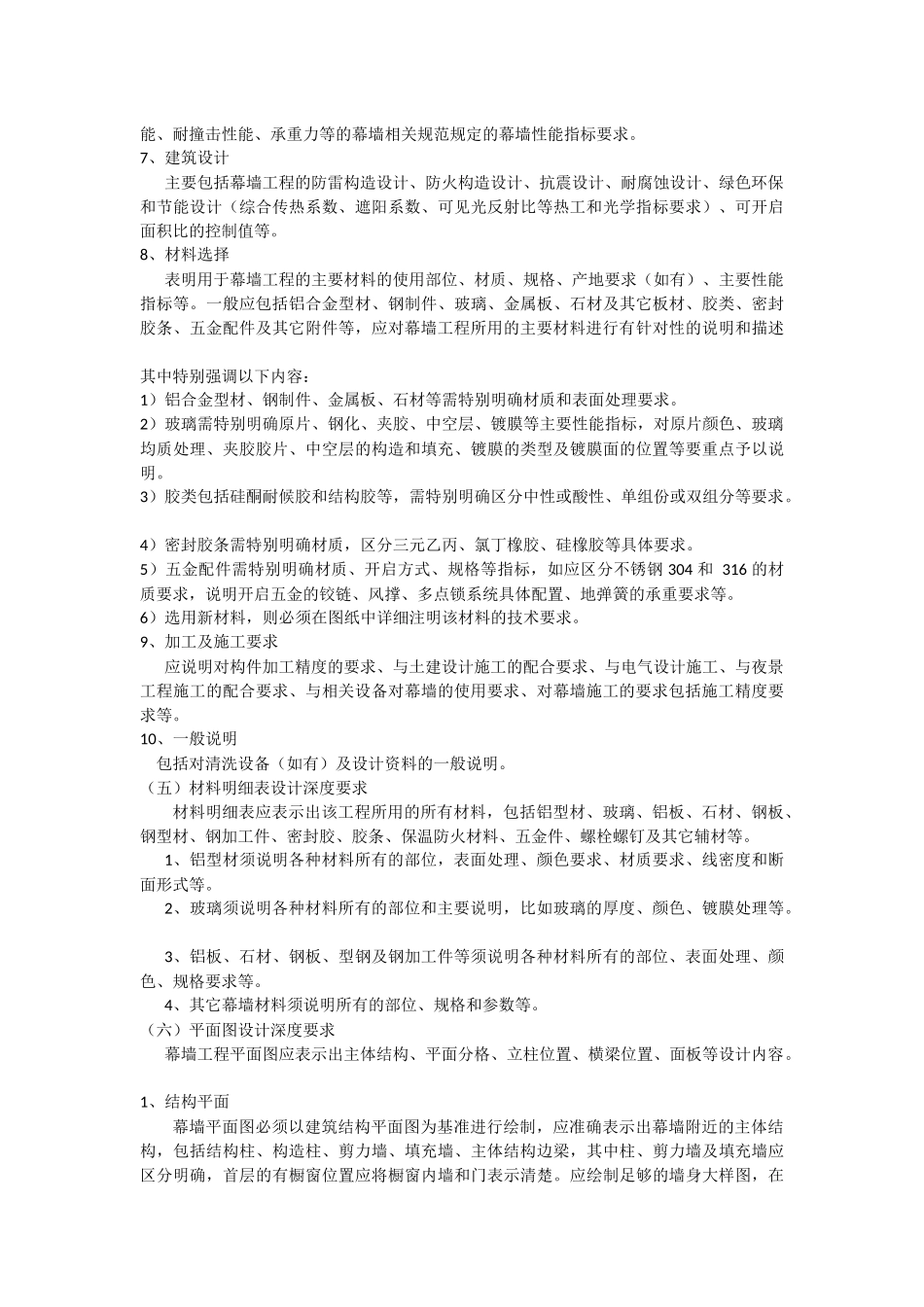

幕墙施工图设计任务书一、设计深度要求（一）幕墙工程施工图纸内容要求幕墙工程施工图纸应包括封面、扉面、目录、设计说明、材料明细表、平面图、立面图、局部大样图、节点图、埋件图、型材截面图、胶条和辅材截面图、主要受力构件结构计算书、&热工计算书、幕墙分项工程量清单、面板及构件编号布置图等。各部分图纸内容应统一、完善，立面图、平面图与大样图、节点图等图纸的表述要一致，前后对应。（二）幕墙工程施工图纸编号要求幕墙工程施工图纸除封面外，应按照图纸内容的分类进行编号，各类别编号应统一连续，且需要反索引。（三）封面、扉面和目录设计深度要求1、封面写明项目名称、编制单位、编制年月。2、扉面写明编制单位法定代表人、技术总负责人、项目总负责人的姓名，并经上述人员签署或授权盖章；3、目录应按全部图纸的种类划分大项，在大项下按图纸编号、名称等顺序排列，图纸页数应连续编码。（四）设计说明设计深度要求至少应包括幕墙工程概况、设计依据、主要幕墙形式说明、主要荷载（作用）取值、幕墙结构及构造要点说明、物理性能、建筑设计、材料选择、加工与施工要求及一般说明十个部分。1、幕墙工程概况应包括幕墙工程名称、建设地点、工程建设单位、建筑设计单位、建筑总承包单位、建设监理单位全称、建筑物总高度、层数、标准层高、总面积、主体结构形式、基本风压雪荷载值、地面粗糙类别、建筑物耐火等级、抗震设计烈度、幕墙工程概述、幕墙结构设计使用年限等。2、设计依据建设单位提供的建筑、结构设计文件、工程招标文件、答疑文件、风洞试验报告（若有）、所执行的主要法规和采用的主要标准（包括标准的名称、编号、年号和版本号）等。3、主要幕墙形式说明应对幕墙工程所采用的主要幕墙形式进行简要说明，包括但不限于对主要幕墙形式的分布位置、结构体系、龙骨和面板材质与规格、节点做法、主要特点等的简要说明。4、主要荷载（作用）取值竖向荷载、风荷载、活荷载、地震作用等的取值。5、幕墙结构及构造要点说明应对幕墙工程的主体结构体系、荷载组合、传力途径、预埋件等进行详细说明，应表明工程设计构造形式和连接节点具有的安全性、先进性和经济性，以及立面分格和幕墙的构造厚度等。6、物理性能应包括幕墙的抗风压性能、水密性能、气密性能、平面内变形性能、隔声性能、保温性能、耐撞击性能、承重力等的幕墙相关规范规定的幕墙性能指标要求。7、建筑设计主要包括幕墙工程的防雷构造设计、防火构造设计、抗震设计、耐腐蚀设计、绿色环保和节能设计（综合传热系数、遮阳系数、可见光反射比等热工和光学指标要求）、可开启面积比的控制值等。8、材料选择表明用于幕墙工程的主要材料的使用部位、材质、规格、产地要求（如有）、主要性能指标等。一般应包括铝合金型材、钢制件、玻璃、金属板、石材及其它板材、胶类、密封胶条、五金配件及其它附件等，应对幕墙工程所用的主要材料进行有针对性的说明和描述其中特别强调以下内容：1）铝合金型材、钢制件、金属板、石材等需特别明确材质和表面处理要求。2）玻璃需特别明确原片、钢化、夹胶、中空层、镀膜等主要性能指标，对原片颜色、玻璃均质处理、夹胶胶片、中空层的构造和填充、镀膜的类型及镀膜面的位置等要重点予以说明。3）胶类包括硅酮耐候胶和结构胶等，需特别明确区分中性或酸性、单组份或双组分等要求。4）密封胶条需特别明确材质，区分三元乙丙、氯丁橡胶、硅橡胶等具体要求。5）五金配件需特别明确材质、开启方式、规格等指标，如应区分不锈钢304和316的材质要求，说明开启五金的铰链、风撑、多点锁系统具体配置、地弹簧的承重要求等。6）选用新材料，则必须在图纸中详细注明该材料的技术要求。9、加工及施工要求应说明对构件加工精度的要求、与土建设计施工的配合要求、与电气设计施工、与夜景工程施工的配合要求、与相关设备对幕墙的使用要求、对幕墙施工的要求包括施工精度要求等。10、一般说明包括对清洗设备（如有）及设计资料的一般说明。（五）材料明细表设计深度要求材料明细表应表示出该工程所用的所有材料，包括铝型材、玻璃、铝板、石材、钢板、钢型材、钢加工件、密封胶、...
