轻型钢结构屋面施工方案VIP免费

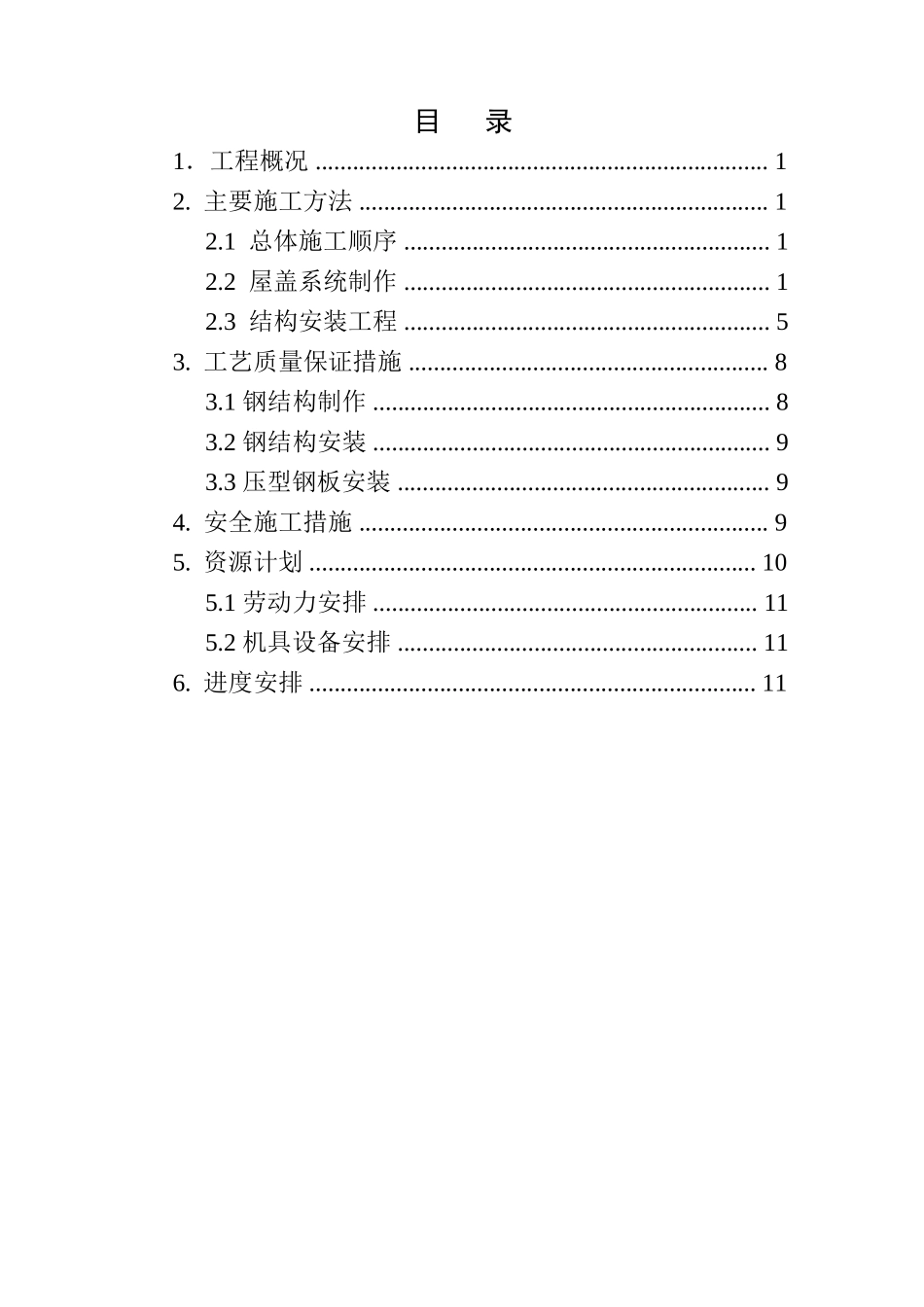

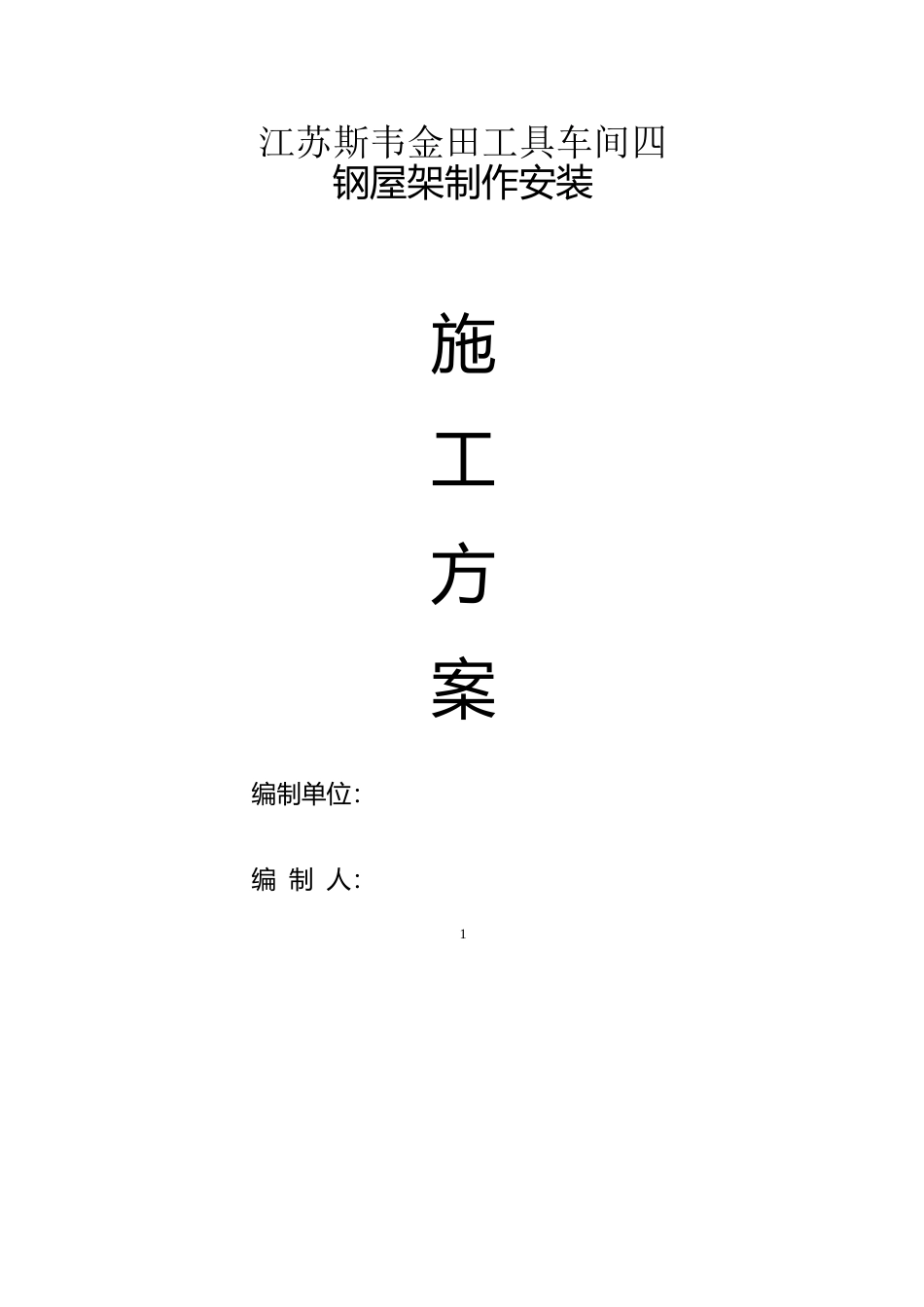

江苏斯韦金田工具车间四钢屋架制作安装施工方案编制单位：编制人：1目录1．工程概况.........................................................................12.主要施工方法..................................................................12.1总体施工顺序...........................................................12.2屋盖系统制作...........................................................12.3结构安装工程...........................................................53.工艺质量保证措施..........................................................83.1钢结构制作................................................................83.2钢结构安装................................................................93.3压型钢板安装............................................................94.安全施工措施..................................................................95.资源计划........................................................................105.1劳动力安排..............................................................115.2机具设备安排..........................................................116.进度安排........................................................................111.工程概况江苏斯韦金田工具车间四建筑尺寸为42m×34.5m，厂房排列柱柱距为6m，柱顶标高为20.4m，屋架顶标高为35.508m，天窗顶标高为39.341m。屋架为三角形，其中○3~○8轴线屋架带有天窗架，屋盖体系采用有檩体系钢结构屋盖，排水为有组织排水。上下弦○1~○2、○3~○4、○7~○8轴间，下弦○A、○E轴处设有水平撑，屋架之间及天窗之间设有垂直支撑。所有钢结构材料采用Q235AF，焊条采用手工焊时为E43~E50系列焊条。焊缝长度满足最小长度要求。永久螺栓为Ф22，开孔直径23.5mm，安装螺栓为Ф16，开孔直径17.5mm。油漆采用F06-1酚醛底漆二度，颜色为浅灰色。屋面板采用YX35-125-750型彩钢板。本工程钢屋架制安量约79t，屋架支撑制安量约24t，钢天窗制安量约11t，钢檩条制安量约12t。本工程施工难点在于屋架跨度大，吊装困难；水平支撑和垂直支撑安装量大，高空作业、交叉作业不安全因素多；另外，施工场地狭窄，现场制作、拼装场地不易满足。2.主要施工方法2.1总体施工顺序屋盖系统制作→构件运输→屋架安装→檩条安装→上弦水平支撑安装→垂直支撑安装→下弦水平支撑安装→屋面板安装。2.2屋盖系统制作1屋盖系统包括屋架、支撑、檩条等，其制作方法以屋架制作为代表，屋架包括支撑等部件，故在此只作屋架制作方法叙述，其他构件制作参考进行。由于现场场地狭窄，屋架拟安排在场外制作，每榀屋架分两段制作，安装前在现场进行拼装，拼装方式采用屋脊节点拼装，拼装完成经检查合格后进行吊装及安装工作。屋架的制作工艺流程见图12.2.1操作平台的制作为了保证钢结构构件的制作质量，在施工现场设有两个大平台。其中平台Ⅰ是利用○2～○7/○B～○C间的出铁场平台，平台Ⅱ为在○1轴线外侧用C10混凝土浇25m×15m地坪作为操作平台，屋架拼装在平台Ⅰ上进行。2.2.2放样根据施工图纸要求及采用的规范标准，严格审阅图纸。根据审阅后的施工图2进行现场的施工放样，放样按1︰1的比例实物放样进行，制作出样板和样杆，作为下料加工的依据。样板和样杆应注明工号、图号、件号、数量等，样板、样杆应妥善保管，直至工程结束方可销毁。放样划线时，应清楚标明装配标记、螺孔标注、加强板的位置方向、倾斜标记及中心线、基准线和检验线，必要时制作样板。注意预留制作，安装时的焊接收缩余量(按2mm考虑)；切割、刨边和铣加工余量；安装预留尺寸要求。划线前，材料的弯曲和变形应予以矫正。放样和样板的允许偏差见表1。项目允许偏差表1平行线距离和分段尺寸±0.5mm对角线差1.0mm宽度、长度±0.5mm加工样板角度±20′孔距±0.5mm质量检验方法：用钢尺检测2.2.3下料根据样板和配料表进行套裁，尽可能节约材料，同时便于切割。钢材下料采用气割，...
