路面基层、底基层施工方案VIP专享VIP免费

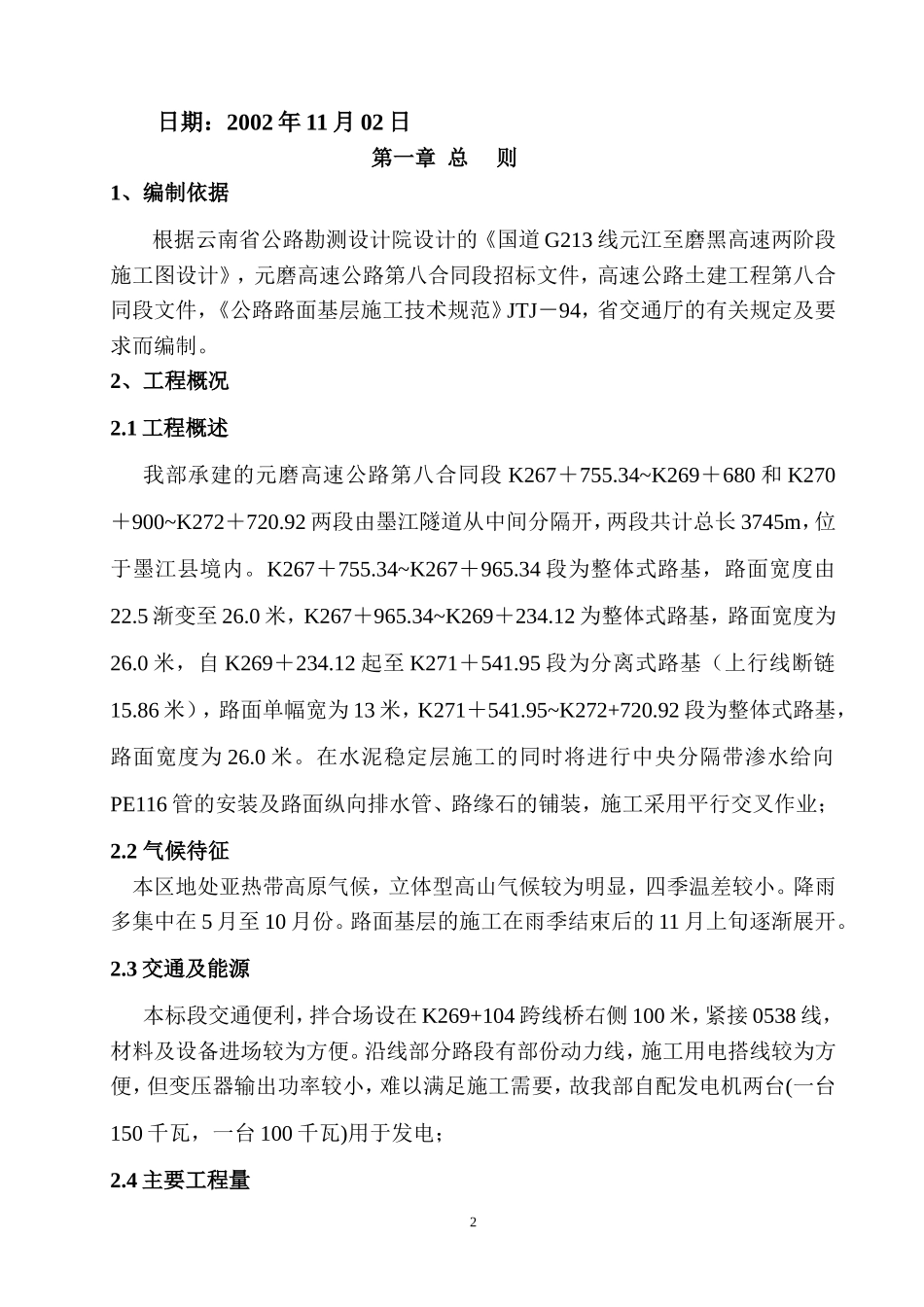

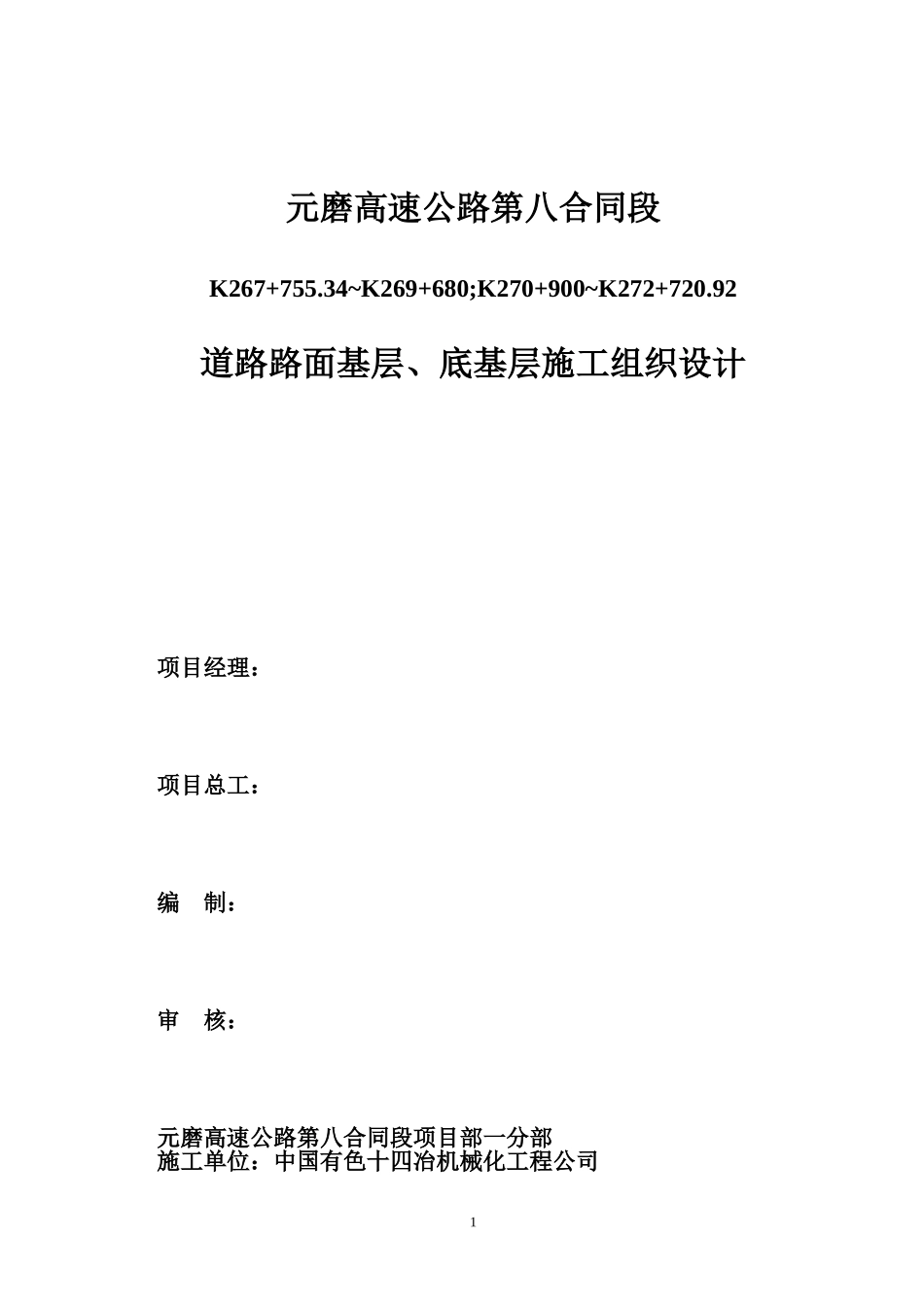

元磨高速公路第八合同段K267+755.34~K269+680;K270+900~K272+720.92道路路面基层、底基层施工组织设计项目经理：项目总工：编制：审核：元磨高速公路第八合同段项目部一分部施工单位：中国有色十四冶机械化工程公司1日期：2002年11月02日第一章总则1、编制依据根据云南省公路勘测设计院设计的《国道G213线元江至磨黑高速两阶段施工图设计》，元磨高速公路第八合同段招标文件，高速公路土建工程第八合同段文件，《公路路面基层施工技术规范》JTJ－94，省交通厅的有关规定及要求而编制。2、工程概况2.1工程概述我部承建的元磨高速公路第八合同段K267＋755.34~K269＋680和K270＋900~K272＋720.92两段由墨江隧道从中间分隔开，两段共计总长3745m，位于墨江县境内。K267＋755.34~K267＋965.34段为整体式路基，路面宽度由22.5渐变至26.0米，K267＋965.34~K269＋234.12为整体式路基，路面宽度为26.0米，自K269＋234.12起至K271＋541.95段为分离式路基（上行线断链15.86米），路面单幅宽为13米，K271＋541.95~K272+720.92段为整体式路基，路面宽度为26.0米。在水泥稳定层施工的同时将进行中央分隔带渗水给向PE116管的安装及路面纵向排水管、路缘石的铺装，施工采用平行交叉作业；2.2气候待征本区地处亚热带高原气候，立体型高山气候较为明显，四季温差较小。降雨多集中在5月至10月份。路面基层的施工在雨季结束后的11月上旬逐渐展开。2.3交通及能源本标段交通便利，拌合场设在K269+104跨线桥右侧100米，紧接0538线，材料及设备进场较为方便。沿线部分路段有部份动力线，施工用电搭线较为方便，但变压器输出功率较小，难以满足施工需要，故我部自配发电机两台(一台150千瓦，一台100千瓦)用于发电；2.4主要工程量2配碎石底基层厚为150mm，面积98071m2，工程量14711m3；水泥稳定碎石基层厚340mm，面积92455m2，工程量31435m3；PE管3600米，缝隙式集水管200米，路缘石规格150mm*150mm，总长6408米，工程数量为C20混凝土144.2m3。3、施工准备阶段3.1准备工作（1）、完成路面底基层、基层施工所需的一切设备进场，组织相关人员进驻，完善实验设备，满足日常检测和送检取样，并进一步完善临时设施的建设；（2）、为了确保路面底基层、基层轴线、高程准确，加密测量导线点、高程点，并经过多次复测，成果得到监理工程师及分指挥部工程办的认可；（3）、按规范规定完成水泥，级配碎石,水泥稳定碎石等主要材料的常规性检测试验及混合料的配合比设计，所有试验结果报高监办及中心试验室批准，不合格的材料严禁进入施工现场；（4）、在铺筑级配碎石底基层之前，应将完工并验收合格的路基面上的浮土、杂物全部清除，并用洒水车适量地洒水；（5）、放样数据的报审与现场落实。施工放样数据包括路槽宽度、里程桩号、顶面标高、平整度、纵横坡及曲线要素等；（6）、试验路段的施工。在道路的单幅车道上，经工程师同意按级配料设计试验认可的配合比和批准的施工方案，修筑一条长度不少于200米的试验路段。通过试验检验设备能否满足备料、摊铺和压实的施工需要；并通过试验测试级配料的干密度、含水量，得到级配料在最佳含水量时的松铺系数，压实遍数，压实程序的施工工艺，检验施工进度计划的合理性，并在此基础上根据实际情况进一步调整施工进度计划，使其更合理、更科学。试验路段的铺筑、检测等一系列工作都应在监理工程师监督指导下进行，施工设备和施工工艺的改变，应通过工程师审定。试验路段的试验结果应达到设计规定并取得监理工程师的批准后，才能用于指导施工，如果经检测试验路段不合格，应分析原因，修正施工组织设计，并重新铺筑;（7）、上报准备工作情况，申请开工。3.2项目管理组织机构项目管理采用项目法组织施工与管理，在项目经理的统筹下，实施分段分3项目的结构管理，成立物资部，办公室，计划调度室，合同预算部，施工技术部，中心试验室等部门，各个部门相互独立又相互协调，对施工项目具有决策权与领导权，同时又服务于工程项目，项目部组织机构管理示意图如下：第二章级配碎石底基层施工工艺1、施工程序路基验收按设计配合比集中拌合级配料（闷料＞24h）自卸车运料摊铺试验摊铺整形...
