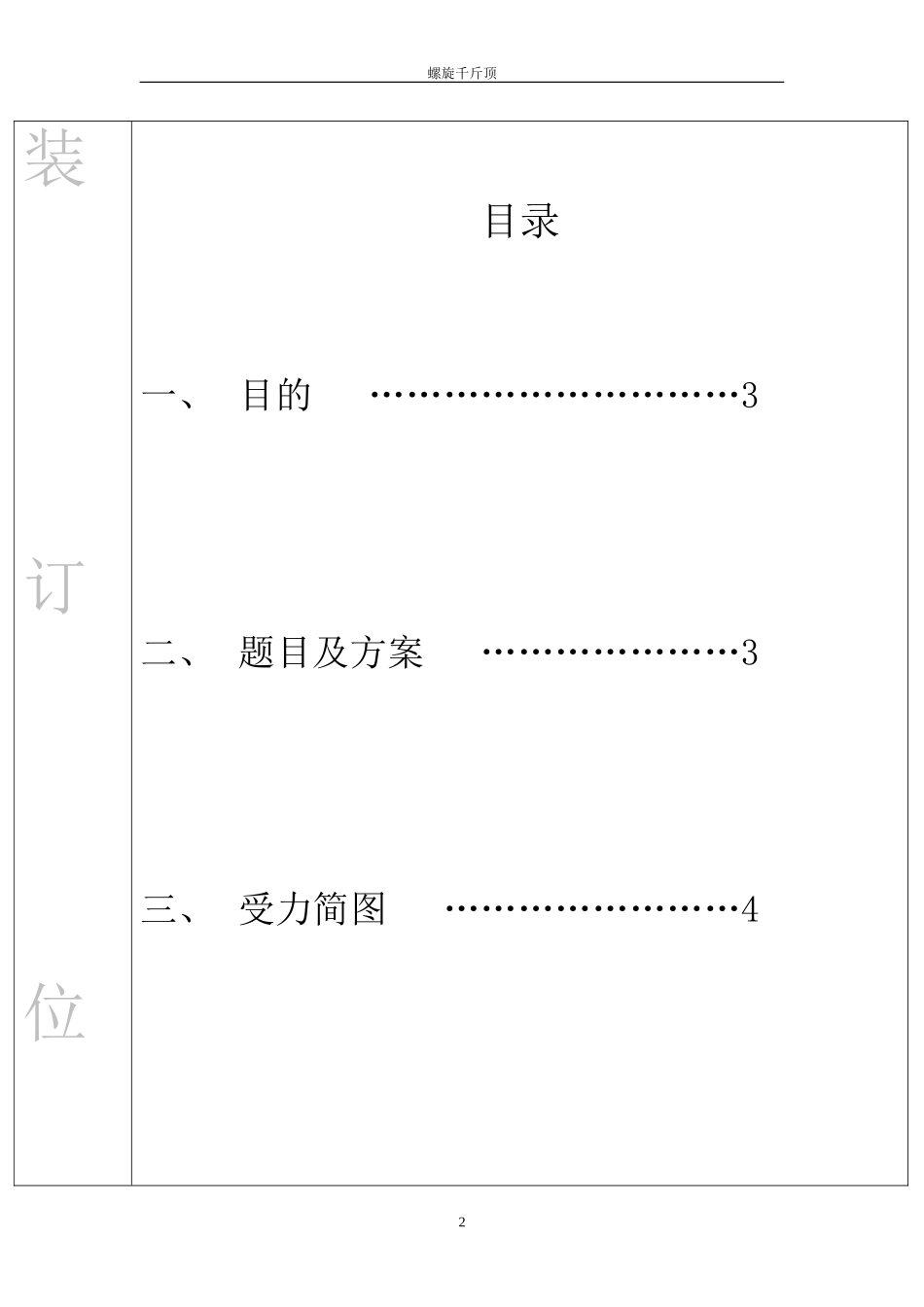

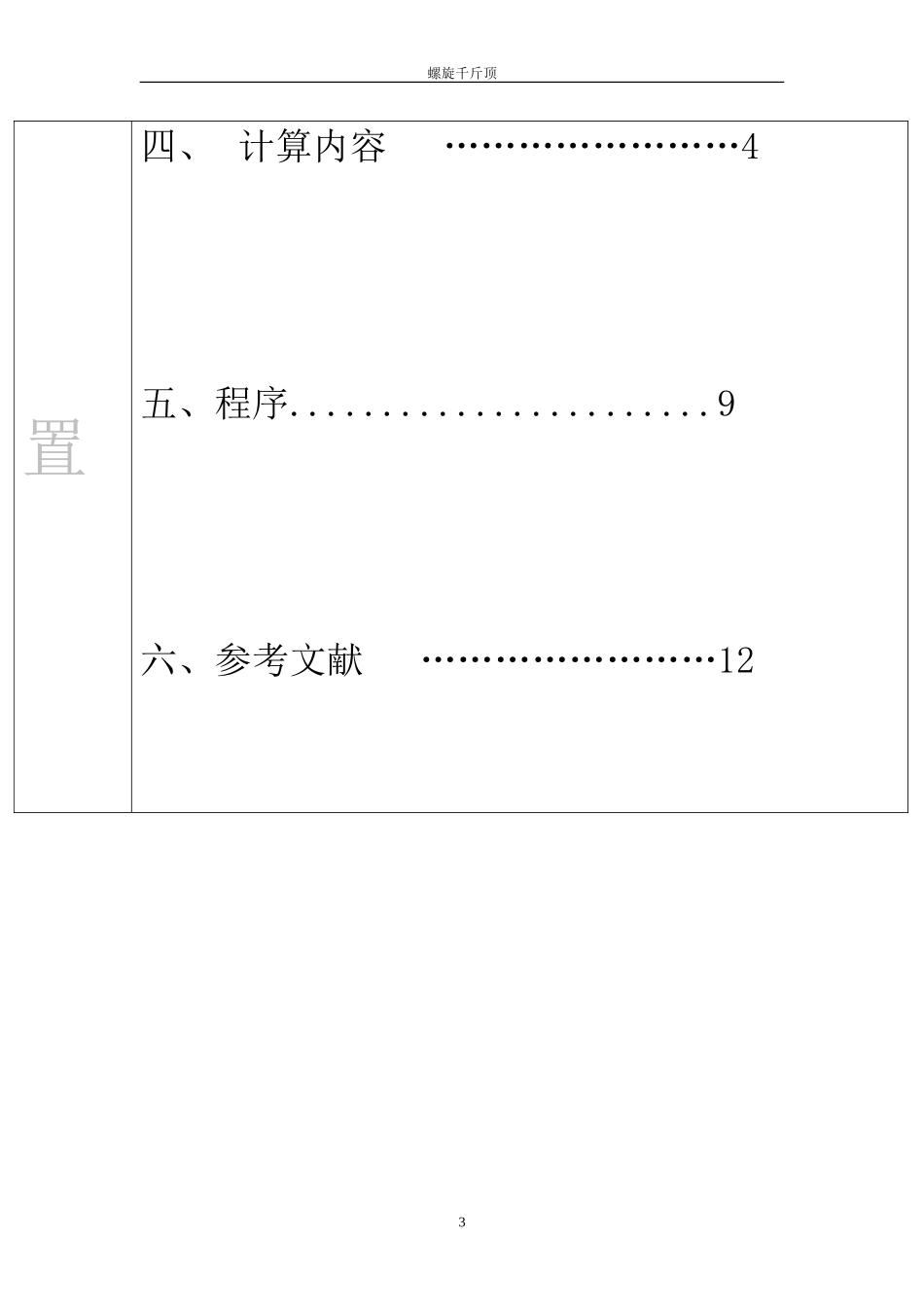

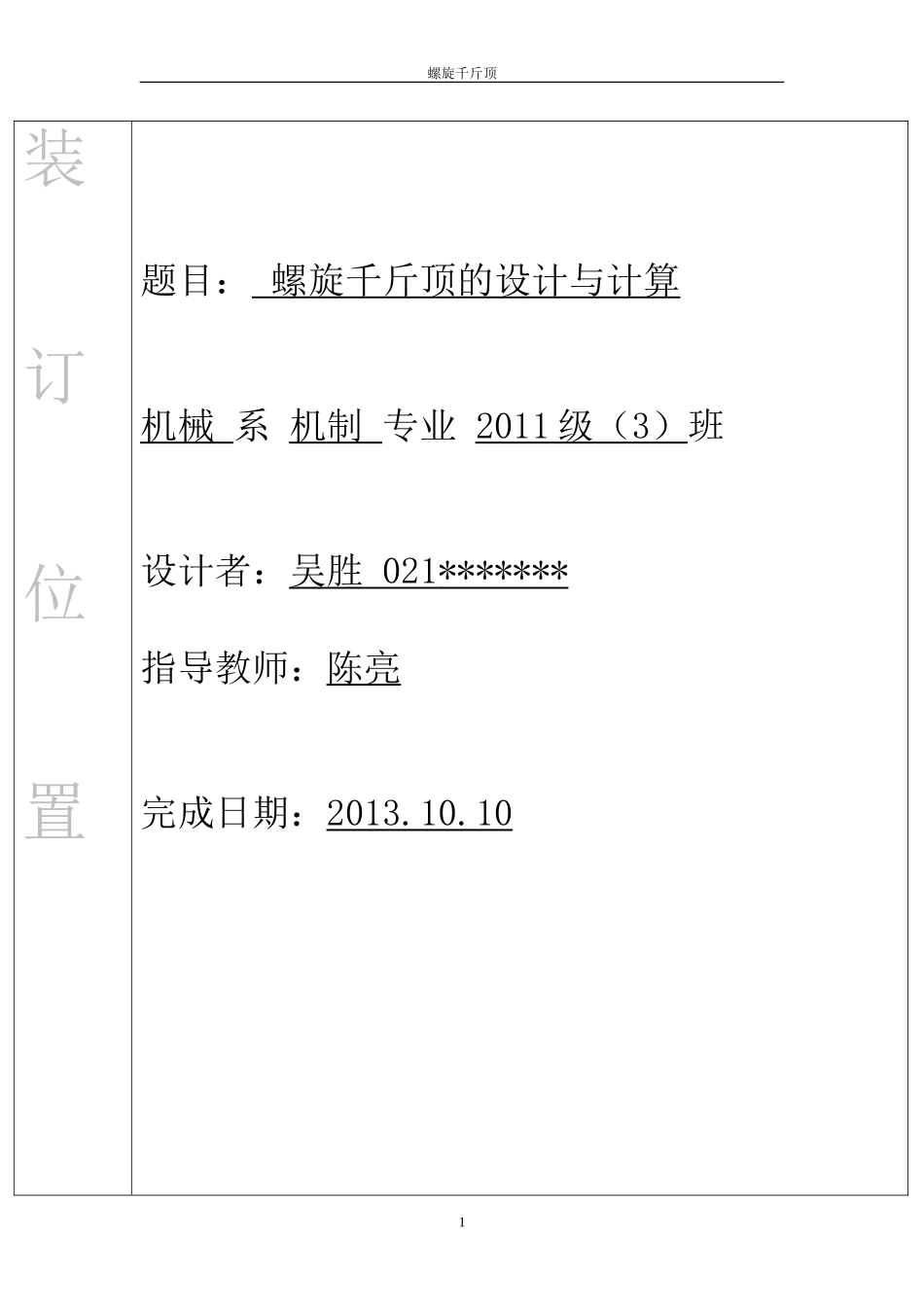

1螺旋千斤顶装订位置题目：螺旋千斤顶的设计与计算机械系机制专业2011级（3）班设计者：吴胜021*******指导教师：陈亮完成日期：2013.10.102螺旋千斤顶装订位目录一、目的…………………………3二、题目及方案…………………3三、受力简图……………………43螺旋千斤顶置四、计算内容……………………4五、程序.......................9六、参考文献……………………124螺旋千斤顶装订位置一、目的：1、熟悉螺旋千斤顶的工作原理与设计方法；2、初步学会综合、运用所学过的知识，解决实际问题，培养独立工作能力；3、熟悉有关设计资料，学会查手册。二、题目及方案：设计一个螺旋千斤顶，要求满足以下原始数据：最大起重量F（KN）52最大起重高度H’（mm）220手柄施加力Fp（N）2005螺旋千斤顶装订位置三、受力简图：Lp：手柄有效长度；T：施于手柄的力矩；T1：克服螺纹副中的摩擦力矩；T2：克服托杯与支承面间的摩擦力矩。四、计算内容：6螺旋千斤顶装订位置计算及说明结论1．选择螺杆和螺母的材料螺杆：45螺母：ZCuA19Fe4Ni4Mn2（铝青铜）2．螺杆的设计计算(1)选择螺杆的牙型（梯形）(2)按强度计算螺杆的小径d1，s=3～5，=355MPa，s=3，则118.3MPad1≥1.25=1.25×=26.2mm取=29mm，则d=36mm，内螺纹大径D=37mm，螺纹中径=33mm，螺距P=6mm。(3)验算自锁性；其中,由表5-12得f=0.08～0.10，取f=0.09则有，螺纹升角，满足自锁条件。螺杆小径:=29mm螺杆大径:d=36mm螺杆中径:d2=33mm螺纹大径:D=37mm螺距:P=6mm螺纹升角小于满足自锁条7螺旋千斤顶件。8螺旋千斤顶装订位置(4)验算螺杆的稳定性稳定条件：Fcr/F≥3.5～5其中,临界载荷，千斤顶一端固定，一端自由，则，，由；，取中间值1.9，，取整得H可由螺母的设计计算得出。则可算出螺杆长度：=56+220+H/2=301mm，则有==367.5KN,所以>5，满足要求。3．螺母的设计计算(1)根据耐磨性定出螺母的高度HH≥梯形螺纹工作高度h=0.5p=0.5×6mm=3.0mm由《机械设计》表5-12得钢-青铜滑动螺旋副低速下的许用压力[p]=18～25MPa,取[p]=20MPa，满足稳定性条件9螺旋千斤顶装订位置==0.050m=50.0mm.取H=50mm旋合圈数u=H/P=50/6=8.33<10.满足条件。校核φ＝H/d2=50/33=1.52.在1.2～2.5之间，满足条件。(2)校核螺纹牙的剪切强度剪切强度，弯曲强度螺母大径D=37mm螺纹牙根厚度b=0.634p=0.634×6mm=3.804mm.取b=4mm螺纹工作高度h=0.5P=0.5×6mm=3.0mm,则剪切强度:==13.43MPa<[]=30～40MPa弯曲强度：=<[]=40～60MPa螺纹牙满足强度要求。4．手柄的设计计算：(1)选择材料选用Q235材料螺母高度H=50mm旋合圈数u=8.33<10φ=1.52在1.2~2.5之间剪切强度13.43MPa<[]弯曲强度<[]螺纹牙满足强度要求10螺旋千斤顶装订位置(2)计算手柄的总长度L，其中：，===N·mm，,f=0.12～0.15，取f=0.14,=D-(1~2)mm，D=（1.6~1.8）d,取D=1.7d=1.7×36=61.2mm，取整为D=62mm，则=60mm,，,，取整得=26mm，则=28mm，=1485mm手柄总长=1485+72/2=1521mm（3）计算手柄的直径dp把手柄看成是悬臂梁，然后按弯曲强度计算直径dpdp=，其中=150MPa则：dp==27.27mm，取整dp=28mm5．计算传动总效率ηη===0.1673五、程序include手柄总长L=1521mm手柄直径dp=28mm传动效率η=0.167311螺旋千斤顶#include#definePI3.1415926floatA[17][5]={{15.5,20,20.5,18,4},{16.5,22,22.5,19.5,5},{18.5,24,24.5,21.5,5},{20.5,26,26.5,23.5,5},{22.5,28,28.5,25.5,5},{23,30,31,27,6},{25,32,33,29,6},{27,34,35,31,6},{29,36,37,33,6},{30,38,39,34.5,7},{32,40,41,36.5,7},{34,42,43,38.5,7},{36,44,45,40.5,7},{39,48,49,44,8},{41,50,51,46,8},{43,52,53,48,8},{45,55,56,50.5,9}};doubleF,H1,Fp;doubled1,d,D,d2,P;doubleH2,u,Fcr,jq,wq,Lp,L,dp,xl;doublest,mct=5.14;voidpart1(inti);voidpart2(inti);voidshow(inti);voidmain(){inti=0,j=0;printf("螺纹参数数组已输入\n");printf("输入原始数据F(KN):");scanf("%lf",&F);printf("输入原始数据H`(mm):");scanf("%lf",&H1);printf("输入原始数据Fp(N):");scanf("%lf",&Fp);doubletemp=F/101000;d1=1.25*1000*sqrt(temp);part1(i);}voidpart1(inti...
