教学楼施工组织设计VIP免费

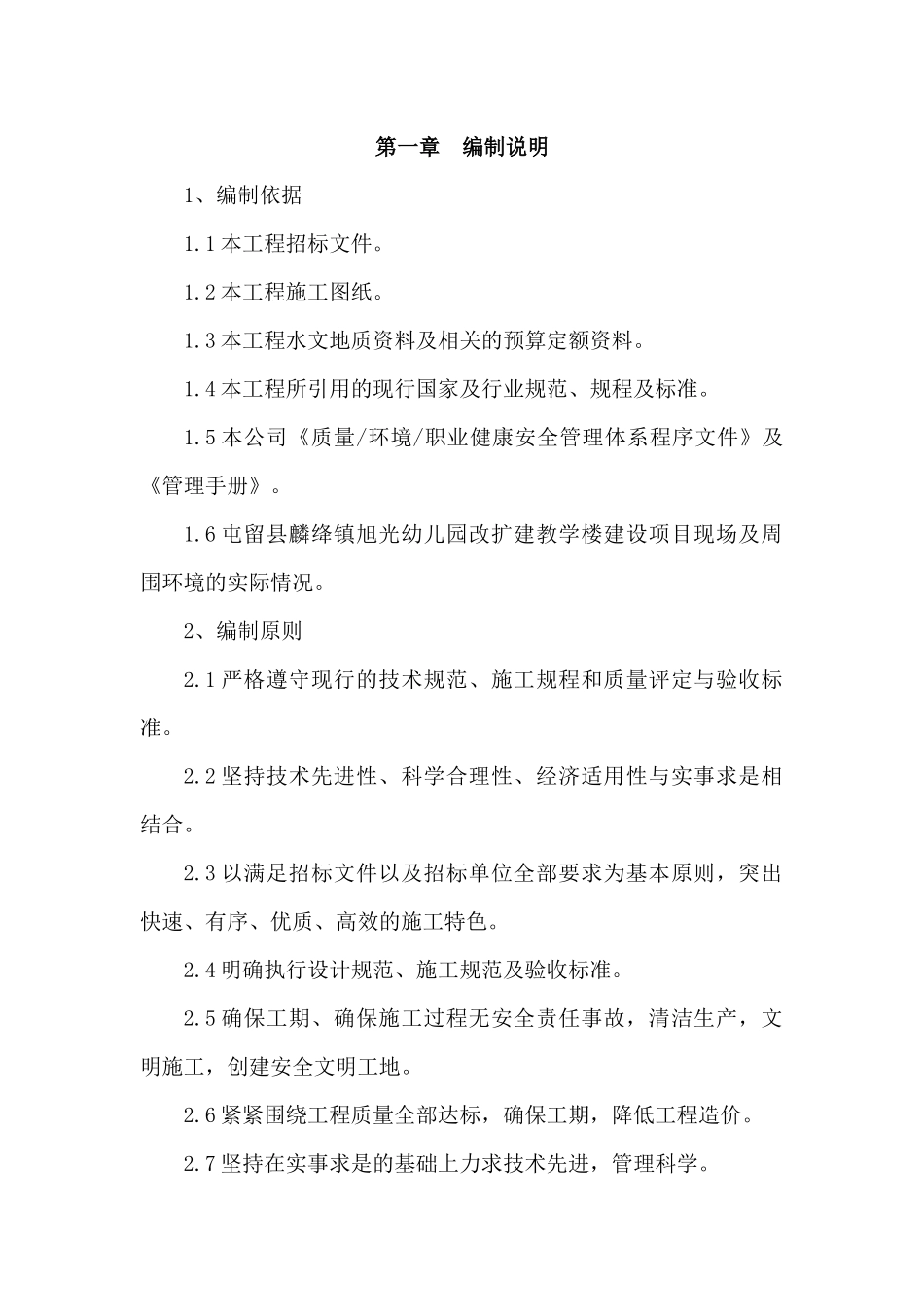

第一章编制说明1、编制依据1.1本工程招标文件。1.2本工程施工图纸。1.3本工程水文地质资料及相关的预算定额资料。1.4本工程所引用的现行国家及行业规范、规程及标准。1.5本公司《质量/环境/职业健康安全管理体系程序文件》及《管理手册》。1.6屯留县麟绛镇旭光幼儿园改扩建教学楼建设项目现场及周围环境的实际情况。2、编制原则2.1严格遵守现行的技术规范、施工规程和质量评定与验收标准。2.2坚持技术先进性、科学合理性、经济适用性与实事求是相结合。2.3以满足招标文件以及招标单位全部要求为基本原则，突出快速、有序、优质、高效的施工特色。2.4明确执行设计规范、施工规范及验收标准。2.5确保工期、确保施工过程无安全责任事故，清洁生产，文明施工，创建安全文明工地。2.6紧紧围绕工程质量全部达标，确保工期，降低工程造价。2.7坚持在实事求是的基础上力求技术先进，管理科学。2.8坚持自始至终对施工现场全过程严密监控，以科学的方法实行动态管理。第二章工程概况1、工程建设概况本工程为屯留县麟绛镇旭光幼儿园改扩建教学楼建设项目施工，工程地点长治市屯留县县城。建设单位：屯留县直机关旭光幼儿园设计单位：山西华建建筑设计有限公司2、工程设计概况2.1建筑设计特点建筑面积：教学楼：建筑基地底面积983.59㎡，总建筑面积3611.89㎡；消防水池有效容积284.70m³，地下水泵房建筑面积59.40㎡，地上出地面建筑面积14.21㎡；建筑层数及层高：教学楼室内外高差0.45m，一层层高3.90m，二层、三层层高3.6m；四层层高3.9m，屋顶水箱间层高3.6m。消防水池地下一层，地上一层；地下消防水池及泵房底标高-4.00m,净高3.00m；地面建筑室内外高差0.50m，建筑高度3.00m。建筑总高：教学楼建筑总高度15.45m；消防水池建筑高度为3m。设计室外地平：教学楼为-0.45m；消防水池为-0.50m；建筑类别：2类；设计使用年限：50年；抗震设防烈度：6度；耐火等级：地上二级，地下一级；屋面防水等级：Ⅱ级；地下防水等级：Ⅱ级。2.2结构设计特点主体结构类型：钢筋混凝土框架结构基础形式：主体：条形基础（1.5m灰土地基≥0.97）；独立基础（人工挖孔灌注桩）。消防水池：筏板基础（0.5m灰土地基≥0.97）。混凝土等级：教学楼：素砼垫层C15，基础、主体部分C30，过梁、构造柱等构件C25，雨篷、挑檐C30，后浇带采用高一级的微膨胀砼；消防水池：基础垫层C15，基础、墙、集水坑C30P6，柱、梁、板C30P6，挡土墙C30。钢筋等级：钢筋宜优先采用延性、韧性和可焊性较好的钢筋：钢筋的强度标准值应具有不小于95%的保证率。本工程包括：HPB300，HRB335，HRB400级钢筋；型钢、钢板：除注明者外采用Q235B；焊条：E43（HPB300、Q235型钢焊接），E50（HRB335焊接），E55（HRB400焊接），不同材质时，焊条应与低强度等级材质匹配。2.3主要工程做法砌体结构：位置0.00m以下墙体外墙内墙隔墙墙体厚度300/200300300/200100砌块材料烧结砖加气砼砌块加气砼砌块GRC砌块强度等级MU15A3.5B06A3.5B0690型砂浆材料水泥砂浆混合砂浆混合砂浆--砂浆强度等级M10Mb5Mb5--砌法实砌实砌实砌--基坑开挖至设计标高后，用洛阳铲铲探，探明地基下是否有空洞或墓穴，探孔间距1200，深3000，呈梅花状布置。基坑回填：基坑采用2：8灰土回填，室内回填土可采用素土，其中不得含有石块、碎砖、灰渣及有机物。屋面防水等级为Ⅱ级，采用一道防水设防；一道4mm厚SBS改性沥青防水卷材；屋面排水为有组织排水系统，雨水口选用成品钢制雨水口，雨水管选用钢雨水管，雨水管管径为100mm。平屋面采用1：8水泥膨胀珍珠岩材料找坡，坡度为2%，最薄处30mm。屋面高低跨落水管处设置有混凝土水簸箕；地下防水等级：二级。防水层：4mm厚SBS改性沥青防水卷材，水池顶加耐根穿刺防水卷材。教学楼门窗采用中空玻璃塑钢窗，带窗纱；内窗采用6厚单玻塑钢窗。门窗框安装：塑钢门窗框安装在砌体墙体上时，应预埋钢板；木门窗安装应预埋木砖，木砖为梯形53×115×115mm，中距600mm，每边不少于二块，凡与砖、混凝土接触木材表面均需涂刷防腐油；所有玻璃门和单块面积大于1.5㎡的玻璃必须采用安全玻璃且有防撞措施。消防水池门卫平开全玻门。屋面：平屋面：细石...
