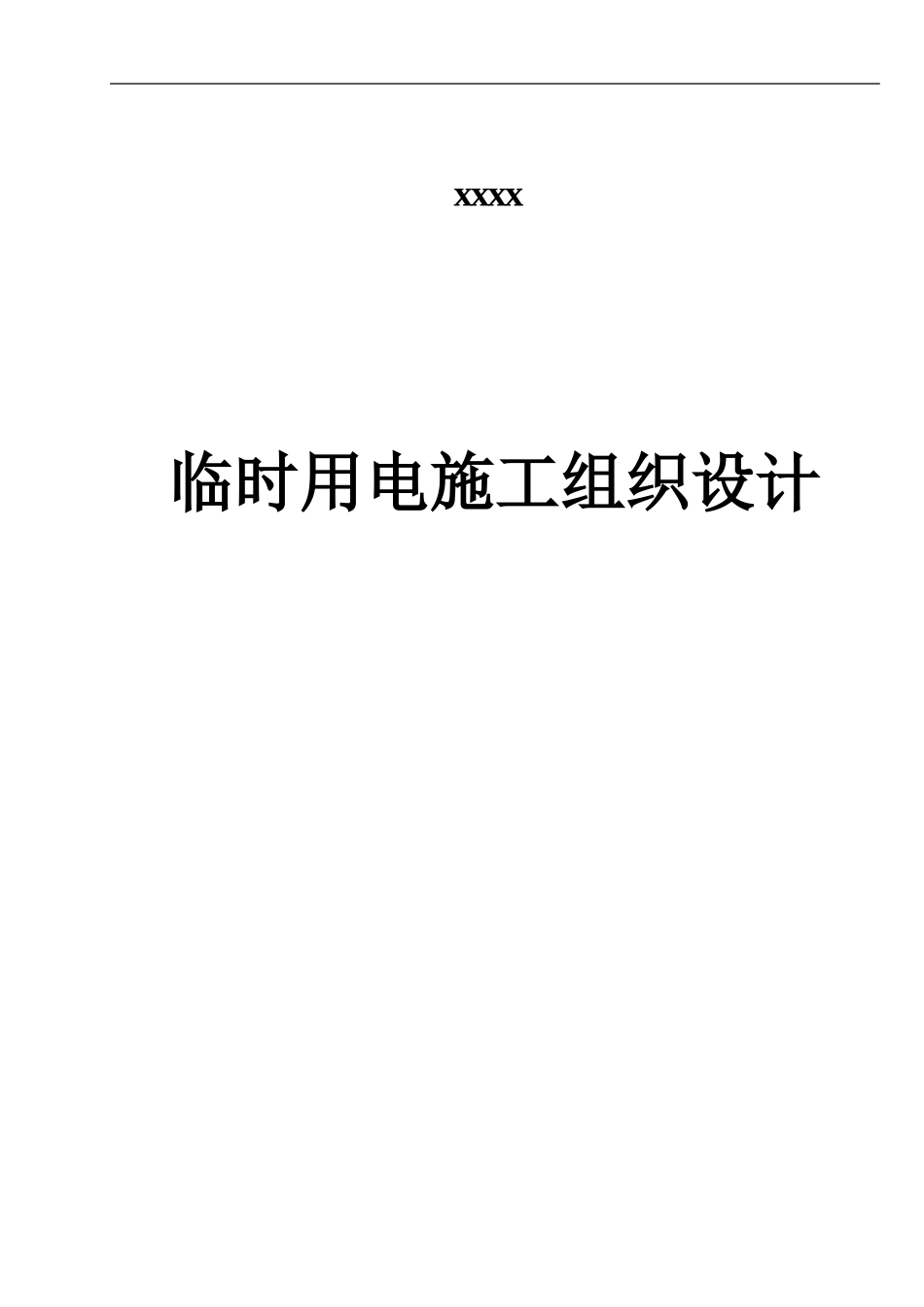

临时用电施工组织设计VIP免费

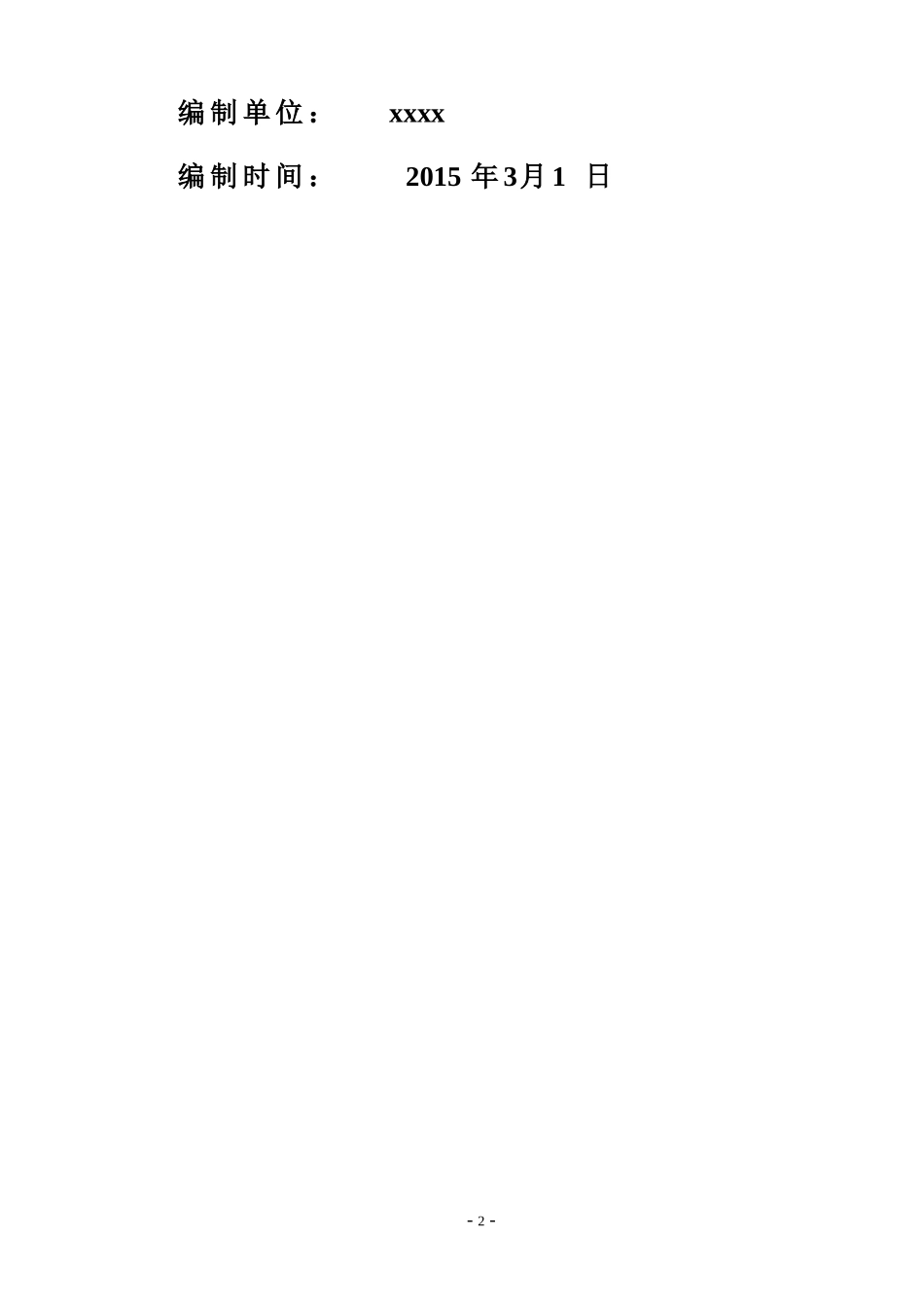

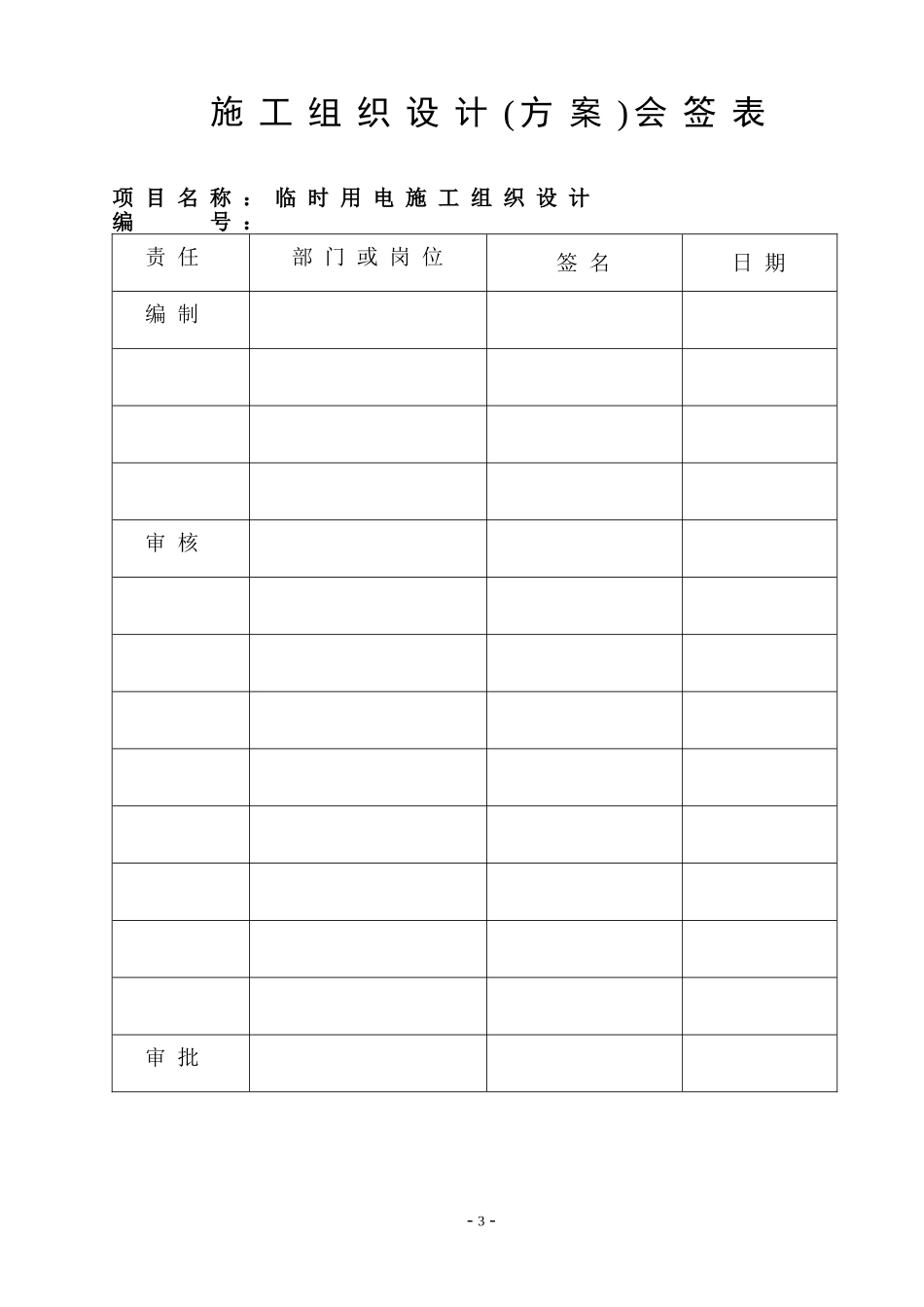

xxxx临时用电施工组织设计编制单位：xxxx编制时间：2015年3月1日-2-施工组织设计(方案)会签表项目名称：临时用电施工组织设计编号：责任部门或岗位签名日期编制审核审批-3-目录第一章、临时用电计算‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥4第二章、布线方法‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥6第三章、现场安全用电措施‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥6一、组织管理………………………………………………………………………...6（一）、管理目标和目标分解…………………………………………………6（二）、安全用电组织措施……………………………………………………6二、安全用电技术措施…………………………………………………………….9（一）导线的架设……………………………………………………………9（二）接地与接零……………………………………………………………9（三）防雷保护………………………………………………………………10（四）常用电气设备…………………………………………………………10（五）照明设备………………………………………………………………14（六）电气防火措施………………………………………………………15三、安全技术管理……….…………………………………………………………16（一）安全技术管理措施……………………………………………………16（二）用电安全技术档案管理………………………………………………17-4-附：施工用电平面布置图总、分配电箱系统图配电箱配置图-5-第一章、临时用电计算一、编制依据《施工现场临时用电安全技术规范》（JGJ46-2005）《建筑施工安全检查标准》（JGJ59-99）本工程的施工组织设计二、工程概况本工程位于xxxx，建筑面积约xxx㎡，框架-剪力墙结构，地下一层、地上18层；合同工期为720日历天。建设单位在施工现场东面安装有一个315Kw的变压器，整个施工现场的临时施工用电由此引入。施工用电采取1个配电总箱的方案，电线均采用立杆架设，具体走向详平面图。三、总用电量计算本工程使用一个变压器作为用电接入，所使用的机械和总用电量如下表所示：序号机械名称数量（台）单机功率（KW）设备总功率（KW）1QTZ80塔吊156562施工电梯135353钢筋调直机（冷拉）17.57.54钢筋切割机15.55.55钢筋弯曲机12.22.26交流弧焊机210.320.67电渣弧焊机212.4724.948混泥土搅拌机15.55.59砂轮切割机24810插入式振动器21.12.211平板式振动器21.5312小圆锯33913加压泵251014照明用电151515电钻床31133-6-合计175.07动力191.9Kw电焊机45.54Kva1、总用电量计算按简化公式计算总用电量如下P计=1.05(K1∑K动力/cosø+K2∑P焊)=1.05(0.5×191.9/0.75+0.6×45.54)=155.257Kw回路总用电量计算I线=K.P/(√3.U线.cosø)=0.5×155.257×1000/(1.732×380×0.75)≈157.264(A)变压器满足用电量要求。变压器至总配电箱线路查施工手册选用BX-4×70+1×35mm2的五芯橡胶铝芯绝缘电线，可满足用电要求。3、分配电箱计算总配电箱主要为动力用电。动力分为三个回路，分别为2-1线路、2-2线路、2-3线路。计算如下：2-1线路用电量计算:2-1号线路用电设备为施工电梯1台、电渣弧焊机2台、交流电焊机2台、平板振动器2台、振动棒2个、电钻床3台、小圆锯3台、加压泵2台。P塔=1.05×(K1∑P动/cosø+K2∑P焊+K3P塔照)=89.791KwI塔=K.P/(√3.U线.cosø)=0.7×114.66×1000/(1.732×380×0.75)≈125.879(A)选线：BX-4×50+1×35mm2铝芯橡胶绝缘电线●2-2线路电量计算:2-2号线路主要为现场照明用电，为15Kw选线：BX-4×50+1×25mm2铝芯橡胶绝缘电线●2-3线路电量计算1-3号线路用电设备为塔吊1台、张拉卷扬机1台、钢筋切断机1台、钢筋弯曲机1台、砼搅拌机1台、电渣弧焊机2台、交流电焊机2台、平板振动器2台、振动棒2个、小圆锯3台P1-3动=35+7.5+5.5+2.2+5.5+8+2.2+3+9=98.9KwP1-3焊=10.3×2+12.47×2=545.54KwP1-3=1.05×(K1∑P1-3动/cosø+K2∑P1-3焊)=1.05×(0.6×98.9/0.75+0.6×45.54)=86.664KwI1-3=K.P1-3/(√3.U线.cosø)=0.6×86.664×1000/(1.732×380×0.75)≈105.341(A)选线：BX-4×50+1×25mm2铝芯橡胶绝缘电线-7-...
