农田机井工程施工组织设计VIP免费

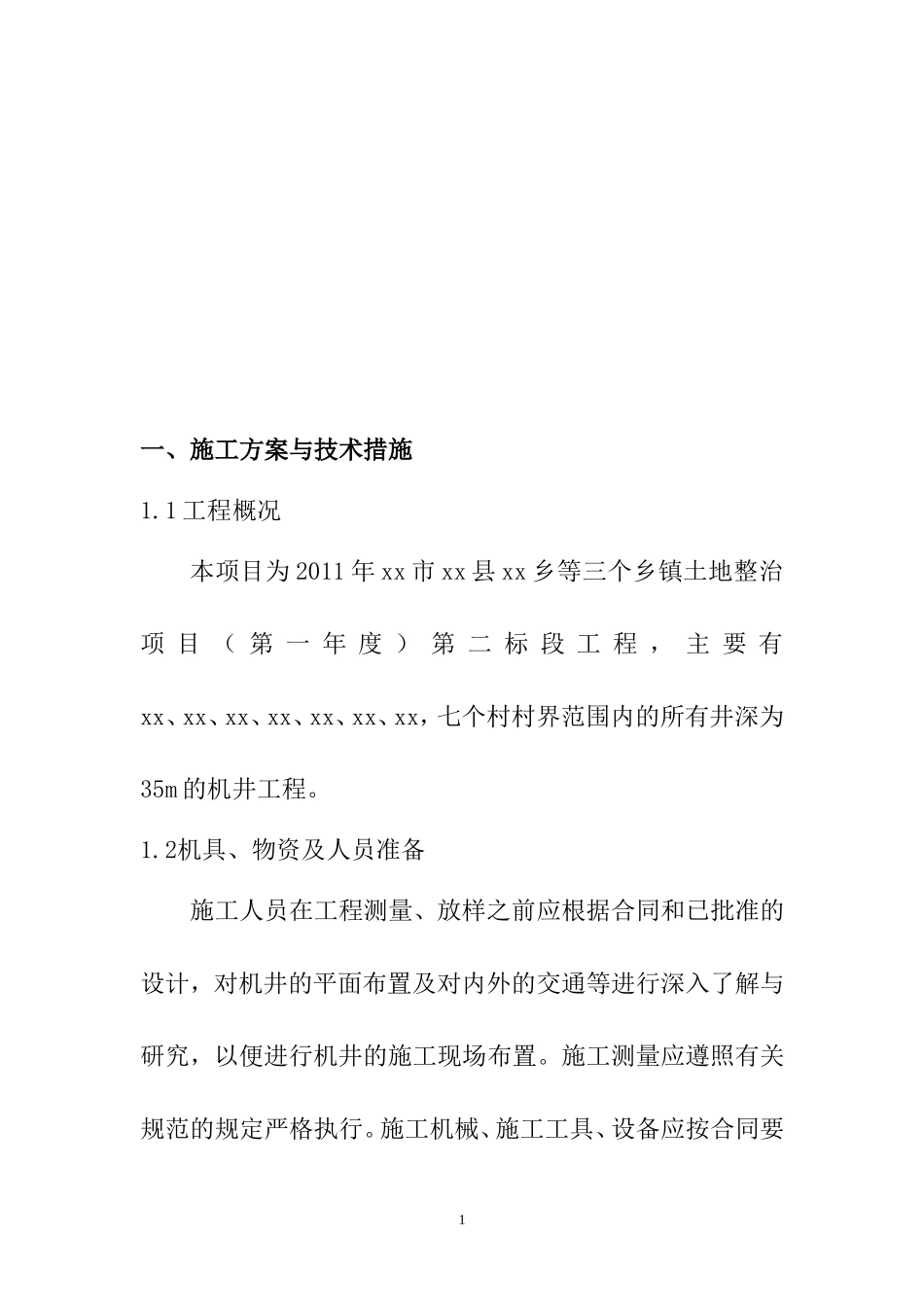

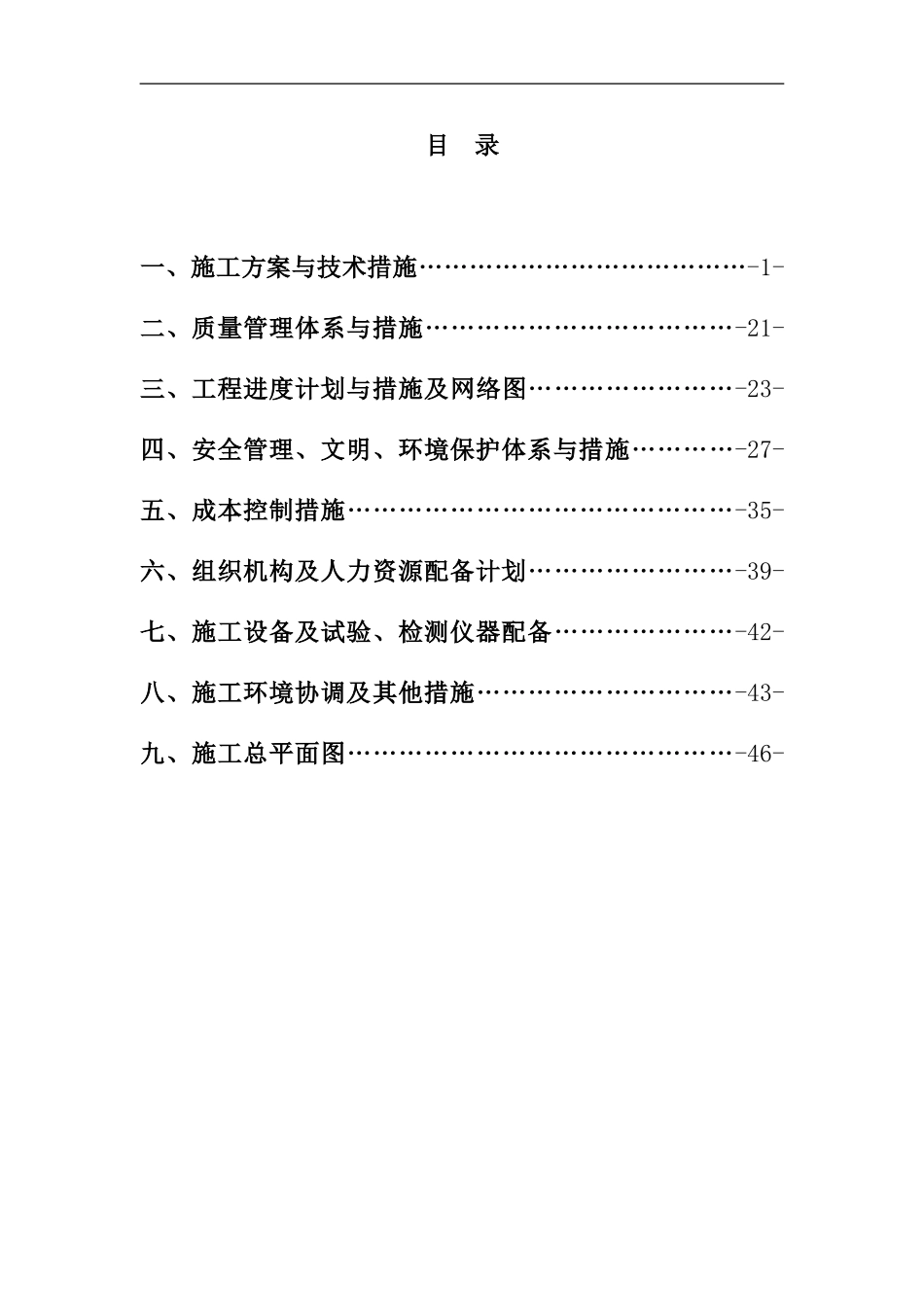

目录一、施工方案与技术措施…………………………………-1-二、质量管理体系与措施………………………………-21-三、工程进度计划与措施及网络图……………………-23-四、安全管理、文明、环境保护体系与措施…………-27-五、成本控制措施………………………………………-35-六、组织机构及人力资源配备计划……………………-39-七、施工设备及试验、检测仪器配备…………………-42-八、施工环境协调及其他措施…………………………-43-九、施工总平面图………………………………………-46-一、施工方案与技术措施1.1工程概况本项目为2011年xx市xx县xx乡等三个乡镇土地整治项目（第一年度）第二标段工程，主要有xx、xx、xx、xx、xx、xx、xx，七个村村界范围内的所有井深为35m的机井工程。1.2机具、物资及人员准备施工人员在工程测量、放样之前应根据合同和已批准的设计，对机井的平面布置及对内外的交通等进行深入了解与研究，以便进行机井的施工现场布置。施工测量应遵照有关规范的规定严格执行。施工机械、施工工具、设备应按合同要1求的种类、型号、数量逐项配备齐全。施工进度应根据施工程序、分工段、工种先后次序进行合理的安排。根据设计要求负责清除机井区域内的全部树木、树桩、树根、杂草、垃圾、废碴以及监理工程师认为的其它有碍物。1.3施工测量工程1.3.1测量仪器配置工程测量器具配置表1.3.2测量放线根据建设单位提供的测量基准点（线）为基准，由项目部技术科给每台钻机提前测定出井位点，用直径25㎜钢钎打孔1m深，灌注白灰或煤灰，以确保井位准确，然后交给钻机队自行管理。开钻前由钻机队和技术科复验后交监理批准方可施工。名称规格型号数量精度备注测绳1m10±0.01mm新购水准仪S340.01mm证件齐全水准尺3m，5m2+2±0.01mm新购钢卷尺5m4±0.01mm新购坡度尺20.1″新购21.4机井工程施工方案1.4.1施工方案：（1）应做到路通、水通、电通，施工场地平整，做好机具材料及技术准备工作。（2）钻井工艺：定位挖井口钻孔换浆安装井管填滤料填粘土块洗井及抽水试验。（3）本工程采用型号SPJ-300钻机，成孔直径为700mm，井管采用内径Φ400、壁厚50mm的无砂混凝土管，井位布置及井深见平面图。（4）本工程采用内径为400mm的无砂混凝土滤水管做井管，外填细砾石作滤水层，在钻孔作业前，此类物质应提前运输至井场。（5）成孔作业完成后，应及时测量检查成孔深度，待其满足要求后，立即进行清孔作业。（6）机井施工各项工序必须严格遵循《机井技术规范》3（SL256-2000）中的相关技术要求。（7）钻进过程中及时采样并做好地层编录工作。（8）井管安装前按照钻孔的实际地层资料校正井管设计，然后进行井管组合、排列、测量长度，并按井管排列顺序编号。（9）井壁管安装后其周围止水材料选用直径25～30mm的粘土球，以半干为宜，最后洗井并做抽水试验。1.4.1机井施工方法机井工程施工包括钻孔施工准备、钻进工艺、井管外观质量检查及过滤器制作，井管安装、填砾及管外封闭，洗井和抽水试验等。1.4.1.2机井的钻进安装钻机前，应将钻机的基础整好，夯实。按照选用的钻机，依次安装钻机、泥浆机、搅拌机等各种机械设备必须安装的水平、牢固。设备安装完毕，要检查钻孔中心、转盘中心，在钻进过程中不得转移，钻塔应与高压电线保持安全距离，一般为塔高的2倍，必要时采取安全措施。安装护孔管，护孔管4的内径一般比开孔钻头大50-100mm，下入浓度尽量减少岩层与护孔管的间隙用粘土或粘土球填好夯实。管井施工所需管材，粘土（球）及其它物料按设计要求准备好，及时运到井场。（1）安装钻机①本工程区地层为松散层构造，钻机类型采用回转式正循环钻机。②根据设计井孔位置，安装钻机时，井孔中心距电线至少10m；距旱地电力线路及松散层旧井孔边线的距离至少5m；距地下通信电缆、构筑物、管道及其他地下设施边线的水平距离至少2m；距高压电线的距离，为塔高的两倍，必要时采取安全措施。③钻机及附属配套设备的安装，保证基础坚实，安装平稳，布局合理，便于操作；回转钻机转盘水平，天车、转盘及井孔中心在一条铅直线上。(2)钻进工艺5钻井工艺包括钻进方法、冲洗介质、泥浆质量、井孔防斜。...
