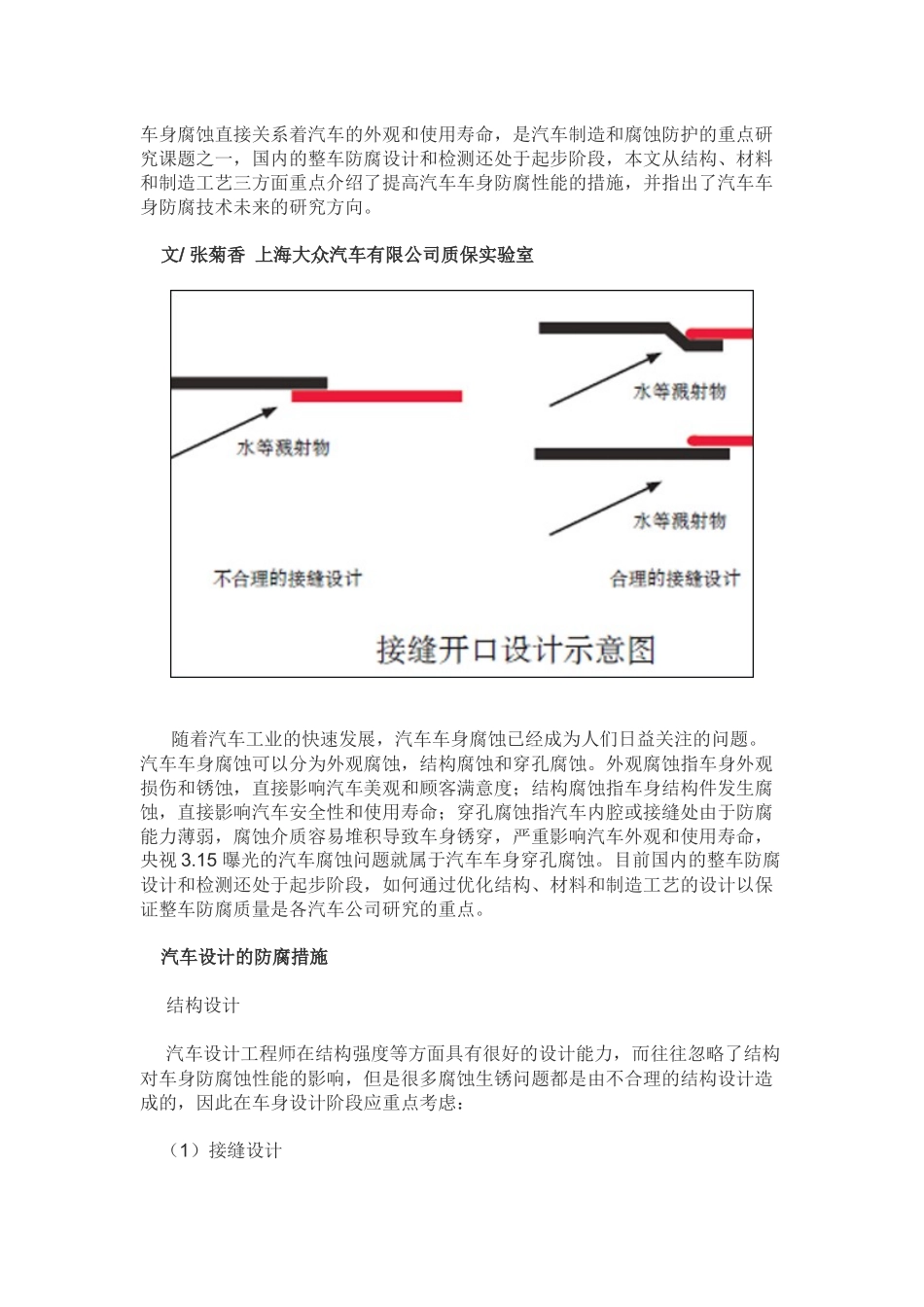

车身腐蚀直接关系着汽车的外观和使用寿命，是汽车制造和腐蚀防护的重点研究课题之一，国内的整车防腐设计和检测还处于起步阶段，本文从结构、材料和制造工艺三方面重点介绍了提高汽车车身防腐性能的措施，并指出了汽车车身防腐技术未来的研究方向。文/张菊香上海大众汽车有限公司质保实验室随着汽车工业的快速发展，汽车车身腐蚀已经成为人们日益关注的问题。汽车车身腐蚀可以分为外观腐蚀，结构腐蚀和穿孔腐蚀。外观腐蚀指车身外观损伤和锈蚀，直接影响汽车美观和顾客满意度；结构腐蚀指车身结构件发生腐蚀，直接影响汽车安全性和使用寿命；穿孔腐蚀指汽车内腔或接缝处由于防腐能力薄弱，腐蚀介质容易堆积导致车身锈穿，严重影响汽车外观和使用寿命，央视3.15曝光的汽车腐蚀问题就属于汽车车身穿孔腐蚀。目前国内的整车防腐设计和检测还处于起步阶段，如何通过优化结构、材料和制造工艺的设计以保证整车防腐质量是各汽车公司研究的重点。汽车设计的防腐措施结构设计汽车设计工程师在结构强度等方面具有很好的设计能力，而往往忽略了结构对车身防腐蚀性能的影响，但是很多腐蚀生锈问题都是由不合理的结构设计造成的，因此在车身设计阶段应重点考虑：（1）接缝设计汽车车身由金属钢板拼焊而成，拼焊缝隙本身就是涂装的薄弱部位，而且水，泥污等腐蚀介质容易在缝隙堆积，导致金属钢板迅速腐蚀。因此在设计时需注意开口根据汽车行驶方向，朝向水等腐蚀介质难以进入的方向，如图“接缝开口设计示意图”所示；结构设计中注意尽量使用整块钢板冲压，减少缝隙。车身接缝设计还要充分考虑后续涂装，密封，注蜡的匹配性，因此接缝设计是一个综合考虑的结果。（2）空腔设计车身空腔对增加汽车强度和减少汽车重量都非常重要，空腔的位置、形状和密封性不仅直接影响车身的电泳、喷蜡和涂胶等工序，而且不合理的空腔设计会造成排气排水不畅，产生电泳盲区以及酸、碱残留，产生腐蚀，严重时会导致穿孔腐蚀，因此空腔设计应合理布局空腔位置，以提高电泳、注蜡等防腐工艺的可实施性，便于后续涂胶密封，不仅可以隔绝外界腐蚀介质，避免腐蚀，而且可以达到汽车减噪效果。空腔腐蚀是最常见的车身腐蚀之一，除了优化结构设计，很多汽车公司采用空腔注蜡以及高耐蚀材料等空腔防锈技术。（3）工艺孔设计为了满足电泳，注蜡和安装等工艺需要，车身设计了很多工艺孔。这些孔的数量，位置，尺寸，间距和分布等都直接影响涂层和蜡的分布以及腐蚀物质的堆积，进而影响车身防腐性能，因此在设计阶段时就要充分注意在满足车身强度和刚度的前提下，内腔尽量增加电泳工艺孔以提高漆膜厚度，结合电泳生产线和车身空腔结构，合理设计和布置放气孔，避免气室，产生电泳盲区。工艺孔的设计不仅要充分考虑对车身防腐性能的影响，而且还涉及冲压模具和成本，焊接夹具和定位，车身强度和刚度，减噪等，设计过程中需要多方考虑，才能达到最优的效果。材料选择车身材料不仅关系车身强度和刚度等安全性和舒适性，而且直接影响防腐性能和使用寿命。因此如何合理选择车身材料一直是汽车设计的重要内容。目前使用较多的车身材料包括中低强度钢板，高强度钢板和铝合金。（1）中低强度钢板用于汽车车身的中低强度钢板一般有非镀锌钢板和镀锌钢板。世界各国的汽车行业大多使用镀锌钢板以增强车身的抗腐蚀性，瑞典腐蚀研究所调查表明，非镀锌钢板一般仅能满足6年防腐，要满足12年防腐必须采用双面镀锌钢板（镀锌层7～10μm）。目前汽车上常用的镀锌钢板有热镀锌钢板和电镀锌钢板，为了防止钢板在运输和存储过程中发生锈蚀，热镀锌钢板一般采用涂油保护，电镀锌钢板一般采用预磷化保护。镀锌钢板的锌层厚度、种类和表观质量直接影响汽车车身防腐性能，因此选择合适的镀锌钢板是车身钢板材料设计的重点。（2）高强度钢板随着汽车轻量化进程，高强度钢板在汽车上的应用也越来越广泛，为了解决高强度钢板成型困难的问题，可以采用先进的热成型技术。普通镀锌层会在高温冲压下被破坏，因此开发合适的涂层是高强度钢板进一步推广应用的重要方面。欧美已开发出Al-Si，Fe-Al，Zn-Fe等涂层，不仅可以避免钢板在热成型过程中形成氧化皮，影响...
