金刚砂地面施工方案VIP免费

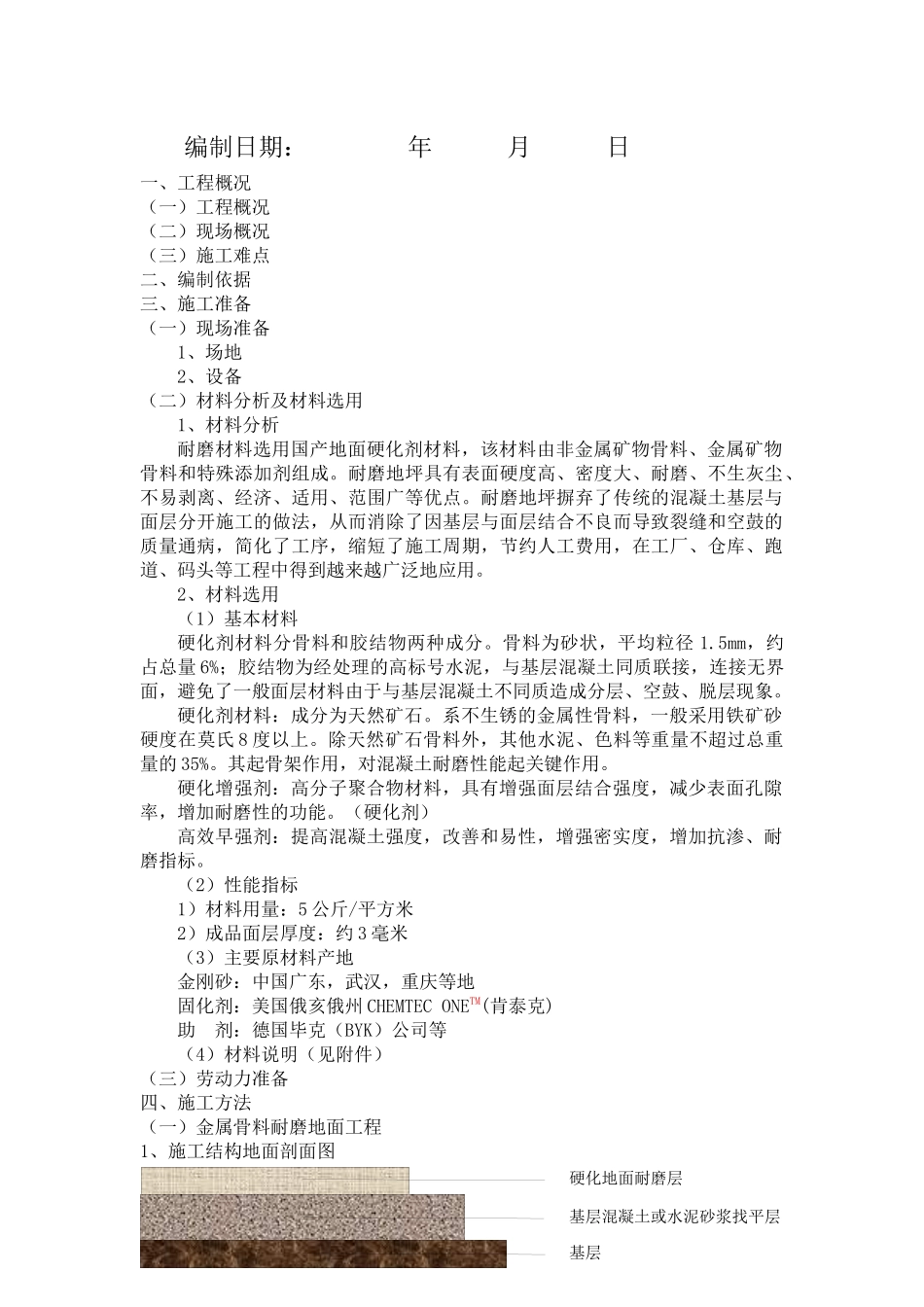

*********工程**楼金刚砂地面施工方案建设单位：施工单位：编制人：硬化地面耐磨层基层混凝土或水泥砂浆找平层基层编制日期：年月日一、工程概况（一）工程概况（二）现场概况（三）施工难点二、编制依据三、施工准备（一）现场准备1、场地2、设备（二）材料分析及材料选用1、材料分析耐磨材料选用国产地面硬化剂材料，该材料由非金属矿物骨料、金属矿物骨料和特殊添加剂组成。耐磨地坪具有表面硬度高、密度大、耐磨、不生灰尘、不易剥离、经济、适用、范围广等优点。耐磨地坪摒弃了传统的混凝土基层与面层分开施工的做法，从而消除了因基层与面层结合不良而导致裂缝和空鼓的质量通病，简化了工序，缩短了施工周期，节约人工费用，在工厂、仓库、跑道、码头等工程中得到越来越广泛地应用。2、材料选用（1）基本材料硬化剂材料分骨料和胶结物两种成分。骨料为砂状，平均粒径1.5mm，约占总量6%；胶结物为经处理的高标号水泥，与基层混凝土同质联接，连接无界面，避免了一般面层材料由于与基层混凝土不同质造成分层、空鼓、脱层现象。硬化剂材料：成分为天然矿石。系不生锈的金属性骨料，一般采用铁矿砂硬度在莫氏8度以上。除天然矿石骨料外，其他水泥、色料等重量不超过总重量的35%。其起骨架作用，对混凝土耐磨性能起关键作用。硬化增强剂：高分子聚合物材料，具有增强面层结合强度，减少表面孔隙率，增加耐磨性的功能。（硬化剂）高效早强剂：提高混凝土强度，改善和易性，增强密实度，增加抗渗、耐磨指标。（2）性能指标1）材料用量：5公斤/平方米2）成品面层厚度：约3毫米（3）主要原材料产地金刚砂：中国广东，武汉，重庆等地固化剂：美国俄亥俄州CHEMTECONETM(肯泰克)助剂：德国毕克（BYK）公司等（4）材料说明（见附件）（三）劳动力准备四、施工方法（一）金属骨料耐磨地面工程1、施工结构地面剖面图2、耐磨骨料化学成份及物理特性序号检验项目非金属技术指标注：1、金属骨料是指铁矿砂等矿物骨料，提高地面的强度、耐磨性；3、技术参数1抗压强度Mpa28d≧802抗折强度Mpa28d≧11.53耐磨度比(%)≧3004表面强度(压痕直径)mm≧3.305流动度(mm)120±5名称结晶形状色泽主要化学成份显微硬度N/mm2莫氏硬度特性与特点金刚砂六方体白色黑色SiO2＞97%Al2O3＜0.95%Fe2O3＜2%CaO＜0.3%20734.2-21981.78-9耐磨骨料的一种，取代河砂的强度，粒度均匀，表方正合，易于施工，耐酸碱。注：以上数据为实验室标准环境下制样测试所得，仅供参考。4、施工准备硬化剂地面功能的发挥与施工技术紧密相关，其施工工艺是在公司认可的技术条件下进行，其具体内容如下：（1）混凝土要求：a.强度达到C20以上；b.水灰比不高于0.5；c.混凝土骨料最大直径30mm(细石混凝土最大直径为10mm);d.现场搅拌之混凝土塌落度应控制在75-100mm,泵送混凝土应控制在125-185mnm。（2）建议使用硬化剂地面材料的混凝土地面，要求混凝土一次性浇筑至设计标高。（3）对于二次浇筑的混凝土地面，进行第二次浇筑时，应先将地面进行打毛处理，并安全清除灰尘及杂物，洒水使地基处于侵润状态，用结合剂涂抹基面，以利于后浇层与第一次浇筑之混凝土很好的结合。5、施工步骤（1）已做水平的混凝土基面去除泌水、浮浆；（2）将设计用量的硬化剂地面材料（约三分之二或3kg/m2）均匀撒布在初凝的混凝土表面，完成第一次撒布作业；（3）待硬化剂吸收一定水分变暗后，进行机械圆盘和机械镘抹作业；（4）紧接第一次抹平后，进行第二次材料撒布作业（约三分之一或2kg/m2材料）。为保证材料撒布的均匀，施工人员应注意纵横交错撒料（例：第一次撒料横撒，第二次撒料纵撒）；（5）待撒播均匀后，再进行一遍与第一次相同的抹平作业；（6）使用机械镘抹或手工镘抹，完成表面抹光作业；（7）混凝土地面完成后，为防止其表面水分急剧蒸发，确保耐磨材料强度的稳定增长，应在地面完成24小时内用水或专用养护剂进行养护。6、完工效果（1）表面光洁、致密、五孔，颜色均匀；（2）平整度：2米检测尺配合塞尺，偏差≤3mm；（3）保用15年。7、保养及保修（1）将提供完善的维修系统，对于业主的质量疑问将在最短的时间内给予最快的及时的反馈，并在最短时...
