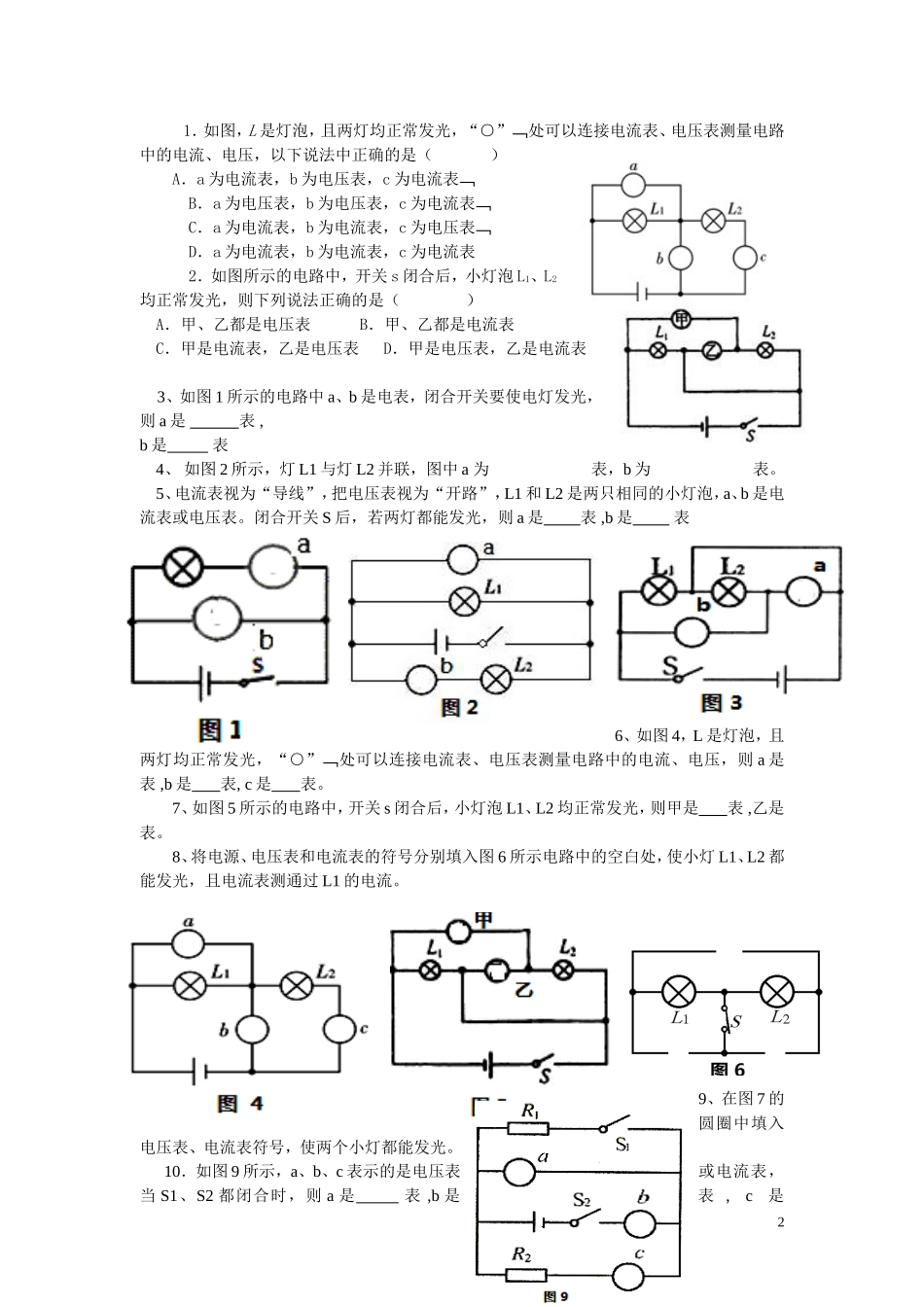

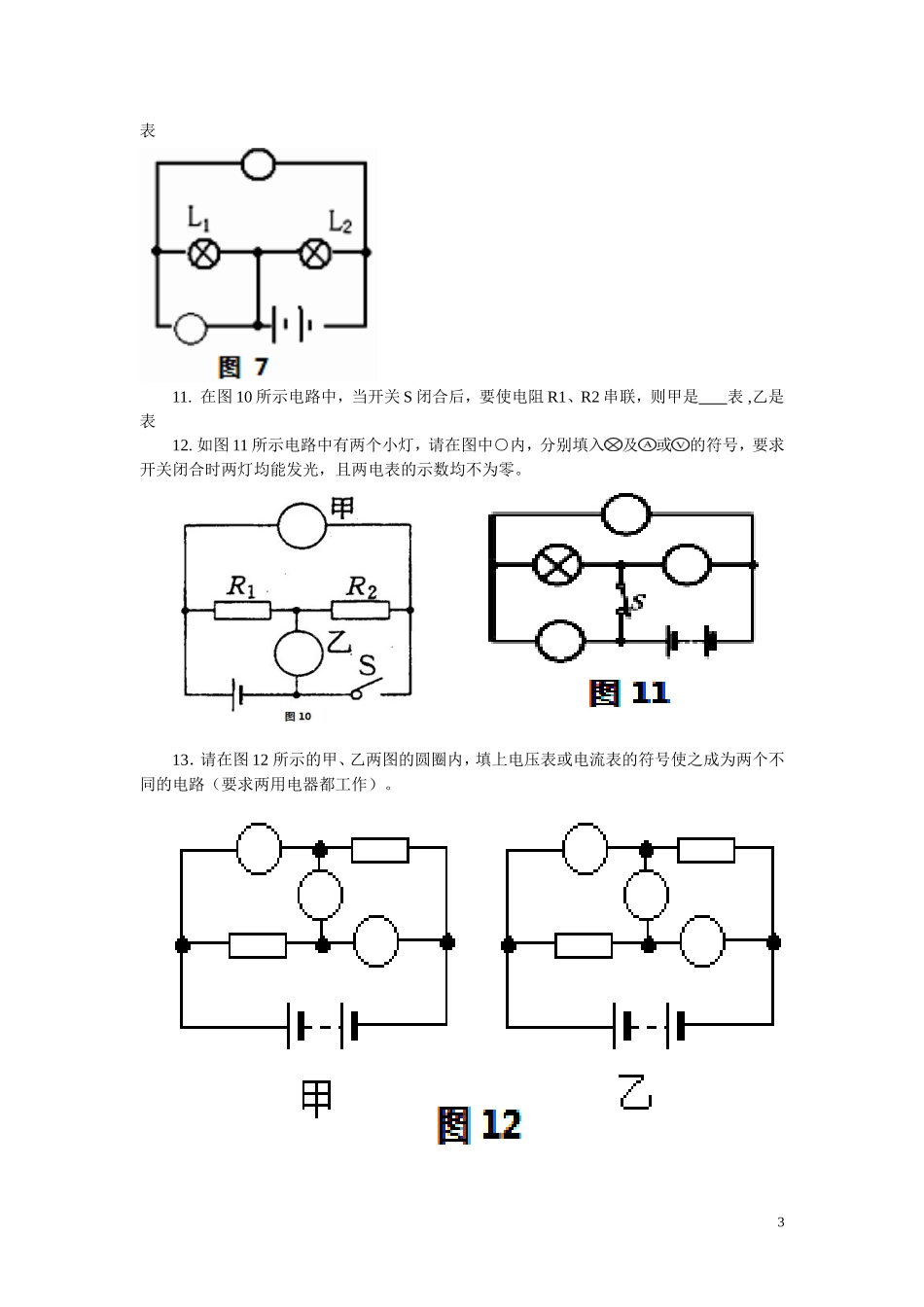

巧借规律，妙填电表在电路中填入适当的电表是一种常见题型，也是中考的热点问题。学生往往感觉不好做很难准确地把握。究其原因是没有掌握正确的方法，因而给解题带来了困难。只要掌握规律、掌握方法，还是不难解决的。一、拆表法电流表在使用中应串联在待测电路中，因此将电流表拆掉后，所测量的部分将断路，而电压表在使用中是并联在待测电路两端的，因此将电压表拆掉后，对电路没有影响。根据这个特点，在具体的解题中就可以使用“拆表法”进行判断。例1）如图所示的电路中a、b是电表，闭合开关要使电灯发光，则（）A．a、b都是电流表B．a、b都是电压表C．a是电流表，b是电压表D．a是电压表，b是电流表【解析】使用拆表法，将a拆掉后，小灯泡将断路，因此可以判定a为电流表，而将b拆掉后，不影响小灯泡的连接，没有影响，因此可以判定b为电压表。故应选择C。二、“串并联”法电流表使用时是串联在待测电路中的，而电压表是并联在待测电路两端的。因此在进行判断时，可以根据具体的连接方式进行判断，如果是串联，则为电流表，如果是并联，则为电压表。例2如图所示，灯L1与灯L2并联，图中a为表，b为表。【解析】分析电路图，不难发现，a与小灯泡L1是一种并联关系，因此可以判定a为电压表，而b与小灯泡L2是一种串联关系，因此可以判定b为电流表。三、筛选法在进行电表的选填中，当电表填入之后，要注意不能使电路“短路”，也不能使电路出现“断路”。而在分析电路连接方式时，对于电流表和电压表我们为了判断的需要，往往对电流表和电压表进行简化处理，把电流表视为“导线”，把电压表视为“开路”。基于这些原则和处理技巧，因此在较为复杂的电表选填的题目中，可以使用筛选法进行排除，确定正确的答案。例3如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表。闭合开关S后，若两灯都能发光，则（）A．a、b均为电流表B．a、b均为电压表C．a为电流表，b为电压表D．a为电压表，b为电流表【解析】对于a、b可能的组合有⑴都是电流表；⑵都是电压表；⑶a是电流表，b是电压表；⑷a是电压表，b是电流表然后进行逐个的筛选。如果都是电流表，电路将出现短路，故排除，如果都是电压表，灯泡L2将无法接入电路，电路出现断路，故排除，如果a是电压表，b是电流表，小灯泡L2将被短路，也不符合题目要求，故排除。因而只有“⑶a是电流表，b是电压表”符合要求，故应该选择“C”。【练一练】11．如图，L是灯泡，且两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是（）A．a为电流表，b为电压表，c为电流表B．a为电压表，b为电压表，c为电流表C．a为电流表，b为电流表，c为电压表D．a为电流表，b为电流表，c为电流表2．如图所示的电路中，开关s闭合后，小灯泡L1、L2均正常发光，则下列说法正确的是（）A．甲、乙都是电压表B．甲、乙都是电流表C．甲是电流表，乙是电压表D．甲是电压表，乙是电流表3、如图1所示的电路中a、b是电表，闭合开关要使电灯发光，则a是表,b是表4、如图2所示，灯L1与灯L2并联，图中a为表，b为表。5、电流表视为“导线”，把电压表视为“开路”，L1和L2是两只相同的小灯泡，a、b是电流表或电压表。闭合开关S后，若两灯都能发光，则a是表,b是表6、如图4，L是灯泡，且两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，则a是表,b是表,c是表。7、如图5所示的电路中，开关s闭合后，小灯泡L1、L2均正常发光，则甲是表,乙是表。8、将电源、电压表和电流表的符号分别填入图6所示电路中的空白处，使小灯L1、L2都能发光，且电流表测通过L1的电流。9、在图7的圆圈中填入电压表、电流表符号，使两个小灯都能发光。10．如图9所示，a、b、c表示的是电压表或电流表，当S1、S2都闭合时，则a是表,b是表,c是2表11.在图10所示电路中，当开关S闭合后，要使电阻R1、R2串联，则甲是表,乙是表12.如图11所示电路中有两个小灯，请在图中○内，分别填入及或的符号，要求开关闭合时两灯均能发光，且两电表的示数均不为零。13．请在图12所示的甲、乙两图的圆圈内，填上电压表或电流表的符号使之成为两个不同的电路（要求两用电器都工作）。3
