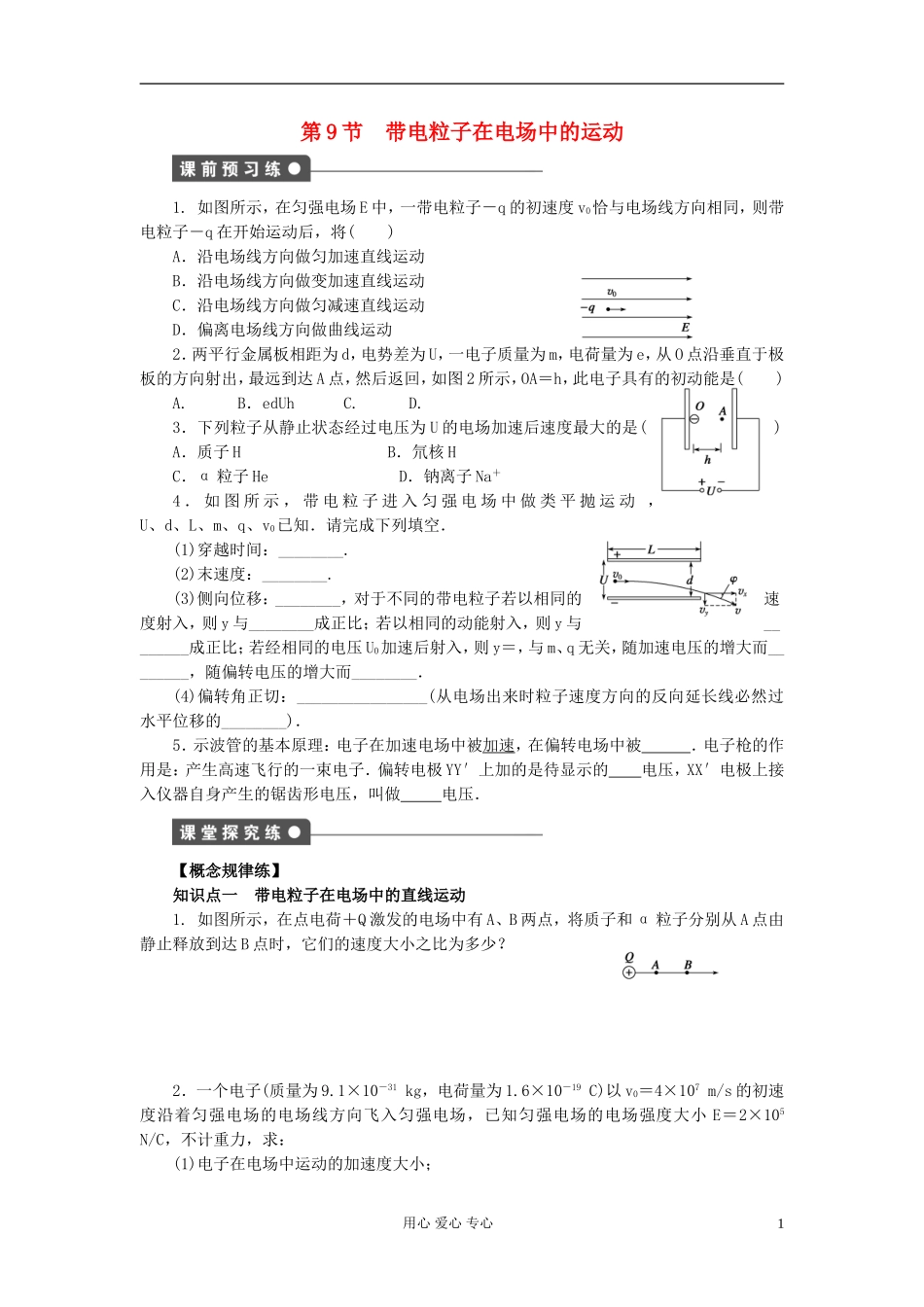

第9节带电粒子在电场中的运动1.如图所示，在匀强电场E中，一带电粒子－q的初速度v0恰与电场线方向相同，则带电粒子－q在开始运动后，将()A．沿电场线方向做匀加速直线运动B．沿电场线方向做变加速直线运动C．沿电场线方向做匀减速直线运动D．偏离电场线方向做曲线运动2．两平行金属板相距为d，电势差为U，一电子质量为m，电荷量为e，从O点沿垂直于极板的方向射出，最远到达A点，然后返回，如图2所示，OA＝h，此电子具有的初动能是()A.B．edUhC.D.3．下列粒子从静止状态经过电压为U的电场加速后速度最大的是()A．质子HB．氘核HC．α粒子HeD．钠离子Na＋4．如图所示，带电粒子进入匀强电场中做类平抛运动，U、d、L、m、q、v0已知．请完成下列填空．(1)穿越时间：________.(2)末速度：________.(3)侧向位移：________，对于不同的带电粒子若以相同的速度射入，则y与________成正比；若以相同的动能射入，则y与________成正比；若经相同的电压U0加速后射入，则y＝，与m、q无关，随加速电压的增大而________，随偏转电压的增大而________．(4)偏转角正切：________________(从电场出来时粒子速度方向的反向延长线必然过水平位移的________)．5．示波管的基本原理：电子在加速电场中被加速，在偏转电场中被．电子枪的作用是：产生高速飞行的一束电子．偏转电极YY′上加的是待显示的电压，XX′电极上接入仪器自身产生的锯齿形电压，叫做电压．【概念规律练】知识点一带电粒子在电场中的直线运动1.如图所示，在点电荷＋Q激发的电场中有A、B两点，将质子和α粒子分别从A点由静止释放到达B点时，它们的速度大小之比为多少？2．一个电子(质量为9.1×10－31kg，电荷量为1.6×10－19C)以v0＝4×107m/s的初速度沿着匀强电场的电场线方向飞入匀强电场，已知匀强电场的电场强度大小E＝2×105N/C，不计重力，求：(1)电子在电场中运动的加速度大小；用心爱心专心1(2)电子进入电场的最大距离；(3)电子进入电场最大距离的一半时的动能．知识点二带电粒子在电场中的偏转3．如图所示，两极板与电源相连接，电子从负极板边缘垂直电场方向射入匀强电场，且恰好从正极板边缘飞出，现在使电子入射速度变为原来的两倍，而电子仍从原位置射入，且仍从正极板边缘飞出，则两极板的间距应变为原来的()A．2倍B．4倍C.D.4.如图所示，电子在电势差为U1的电场中加速后，垂直进入电势差为U2的偏转电场，在满足电子能射出的条件下，下列四种情况中，一定能使电子的偏转角θ变大的是()A．U1变大、U2变大B．U1变小、U2变大C．U1变大、U2变小D．U1变小、U2变小知识点三示波管的原理5．如图是示波管的原理图．它由电子枪、偏转电极(XX′和YY′)、荧光屏组成，管内抽成真空．给电子枪通电后，如果在偏转电极XX′和YY′上都没有加电压，电子束将打在荧光屏的中心O点，在那里产生一个亮斑．下列说法正确的是()A．要想让亮斑沿OY向上移动，需在偏转电极YY′上加电压，且Y′比Y电势高B．要想让亮斑移到荧光屏的右上方，需在偏转电极XX′、YY′上加电压，且X比X′电势高、Y比Y′电势高C．要想在荧光屏上出现一条水平亮线，需在偏转电极XX′上加特定的周期性变化的电压(扫描电压)D．要想在荧光屏上出现一条正弦曲线，需在偏转电极XX′上加适当频率的扫描电压、在偏转电极YY′上加按正弦规律变化的电压6.如图所示，是一个示波器工作原理图，电子经过加速后以速度v0垂直进入偏转电场，离开电场时偏转量是h，两平行板间距离为d，电势差为U，板长为l，每单位电压引起的偏移量(h/U)叫示波器的灵敏度．若要提高其灵敏度，可采用下列办法中的()A．增大两极板间的电压B．尽可能使板长l做得短些C．尽可能使板间距离d减小些D．使电子入射速度v0大些【方法技巧练】带电粒子在交变电场中运动问题的分析方法7．如图(a)所示，两个平行金属板P、Q竖直放置，两板间加上如图(b)所示的电压．t＝0时，Q板比P板电势高5V，此时在两板的正中央M点放一个电子，速度为零，电子在静电力作用心爱心专心2用下运动，使得电子的位置和速度随时间变化．假设电子始终未与两板相碰．在0
