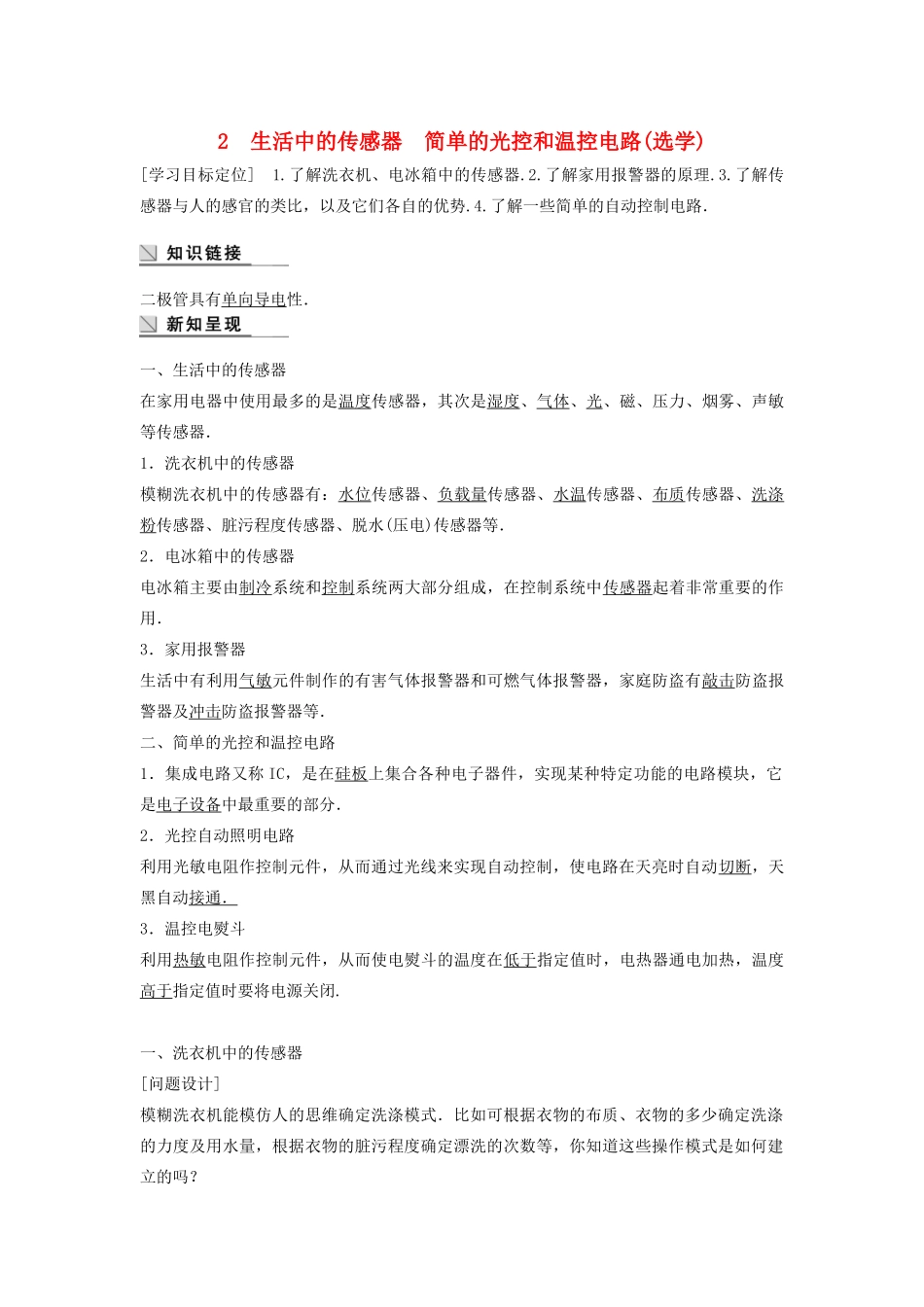

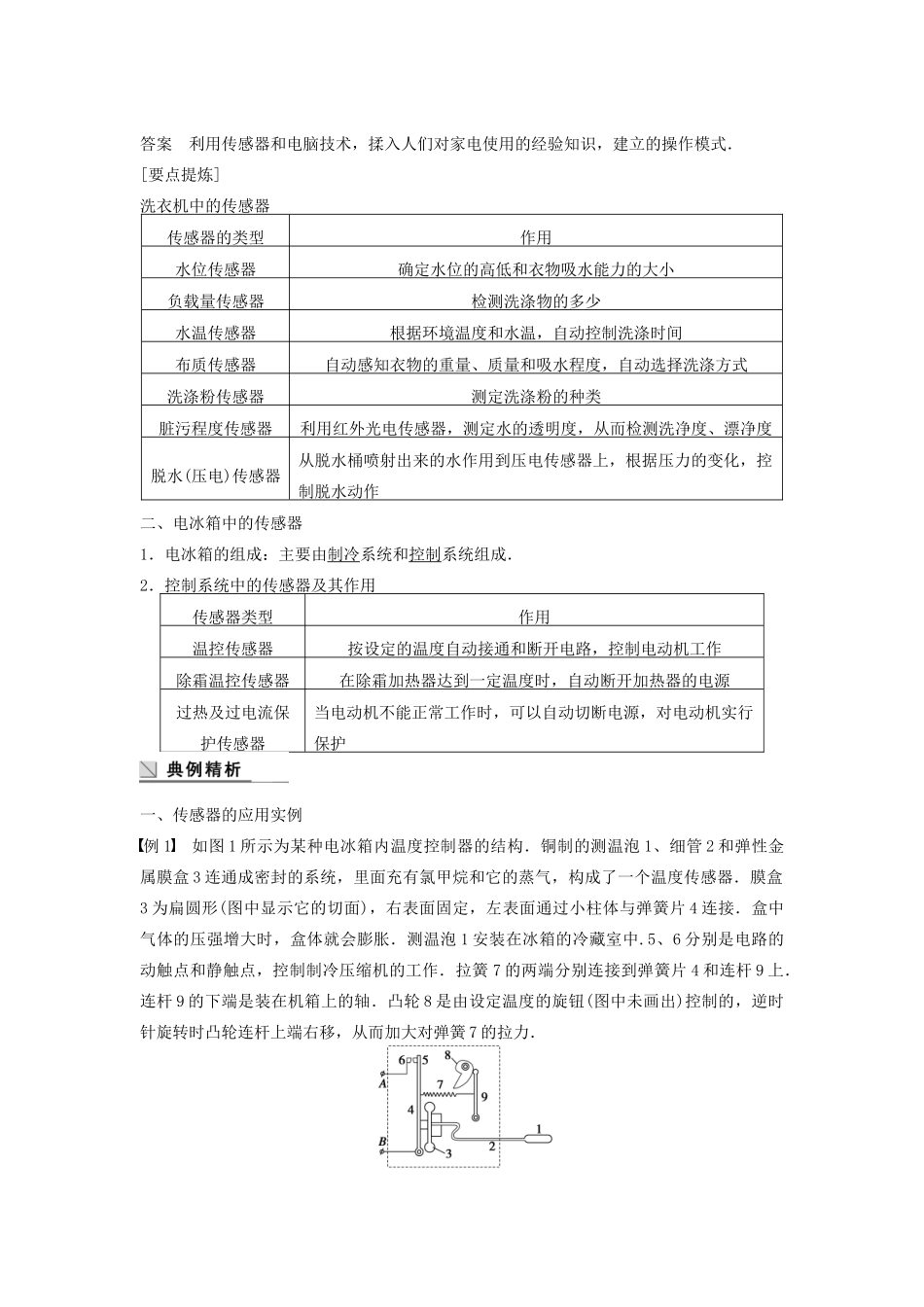

2生活中的传感器简单的光控和温控电路(选学)[学习目标定位]1.了解洗衣机、电冰箱中的传感器.2.了解家用报警器的原理.3.了解传感器与人的感官的类比，以及它们各自的优势.4.了解一些简单的自动控制电路．二极管具有单向导电性．一、生活中的传感器在家用电器中使用最多的是温度传感器，其次是湿度、气体、光、磁、压力、烟雾、声敏等传感器．1．洗衣机中的传感器模糊洗衣机中的传感器有：水位传感器、负载量传感器、水温传感器、布质传感器、洗涤粉传感器、脏污程度传感器、脱水(压电)传感器等．2．电冰箱中的传感器电冰箱主要由制冷系统和控制系统两大部分组成，在控制系统中传感器起着非常重要的作用．3．家用报警器生活中有利用气敏元件制作的有害气体报警器和可燃气体报警器，家庭防盗有敲击防盗报警器及冲击防盗报警器等．二、简单的光控和温控电路1．集成电路又称IC，是在硅板上集合各种电子器件，实现某种特定功能的电路模块，它是电子设备中最重要的部分．2．光控自动照明电路利用光敏电阻作控制元件，从而通过光线来实现自动控制，使电路在天亮时自动切断，天黑自动接通．3．温控电熨斗利用热敏电阻作控制元件，从而使电熨斗的温度在低于指定值时，电热器通电加热，温度高于指定值时要将电源关闭.一、洗衣机中的传感器[问题设计]模糊洗衣机能模仿人的思维确定洗涤模式．比如可根据衣物的布质、衣物的多少确定洗涤的力度及用水量，根据衣物的脏污程度确定漂洗的次数等，你知道这些操作模式是如何建立的吗？答案利用传感器和电脑技术，揉入人们对家电使用的经验知识，建立的操作模式．[要点提炼]洗衣机中的传感器传感器的类型作用水位传感器确定水位的高低和衣物吸水能力的大小负载量传感器检测洗涤物的多少水温传感器根据环境温度和水温，自动控制洗涤时间布质传感器自动感知衣物的重量、质量和吸水程度，自动选择洗涤方式洗涤粉传感器测定洗涤粉的种类脏污程度传感器利用红外光电传感器，测定水的透明度，从而检测洗净度、漂净度脱水(压电)传感器从脱水桶喷射出来的水作用到压电传感器上，根据压力的变化，控制脱水动作二、电冰箱中的传感器1．电冰箱的组成：主要由制冷系统和控制系统组成．2．控制系统中的传感器及其作用传感器类型作用温控传感器按设定的温度自动接通和断开电路，控制电动机工作除霜温控传感器在除霜加热器达到一定温度时，自动断开加热器的电源过热及过电流保护传感器当电动机不能正常工作时，可以自动切断电源，对电动机实行保护一、传感器的应用实例例1如图1所示为某种电冰箱内温度控制器的结构．铜制的测温泡1、细管2和弹性金属膜盒3连通成密封的系统，里面充有氯甲烷和它的蒸气，构成了一个温度传感器．膜盒3为扁圆形(图中显示它的切面)，右表面固定，左表面通过小柱体与弹簧片4连接．盒中气体的压强增大时，盒体就会膨胀．测温泡1安装在冰箱的冷藏室中.5、6分别是电路的动触点和静触点，控制制冷压缩机的工作．拉簧7的两端分别连接到弹簧片4和连杆9上．连杆9的下端是装在机箱上的轴．凸轮8是由设定温度的旋钮(图中未画出)控制的，逆时针旋转时凸轮连杆上端右移，从而加大对弹簧7的拉力．图1(1)为什么当冰箱内温度较高时压缩机能够自动开始工作，而在达到设定的低温后又自动停止工作？(2)为什么用凸轮可以改变设定的温度？解析(1)冰箱内温度较高时，密封系统中的压强增大，盒体膨胀，膜盒3通过小柱体带动弹簧片4，使动触点5与静触点6接触，控制压缩机自动开始工作，而在达到设定的温度时弹簧带动弹簧片4将触点5、6断开，使压缩机停止工作．(2)凸轮逆时针转动会加大连杆9对弹簧7的拉力，该拉力与弹性金属膜盒3共同控制弹簧片4的运动，而弹簧7上弹力的变化会改变设定的温度．答案见解析例2如图2所示为冲击防盗报警器的冲击传感器的结构示意图．在外壳的绝缘基板上固定一个螺栓，螺栓上有一个弹簧，弹簧的顶端焊有一个钢球，它们都是电的良导体，外壳也使用电的良导体制成．请简述这种装置防盗的原理．图2答案在静止状态下，不论传感器置于何种状态，钢球和外壳呈断开状态不会导通，一旦传感器受到外力冲击，如砸、碰、撞、敲击、撬动时，则钢球受到扰...
