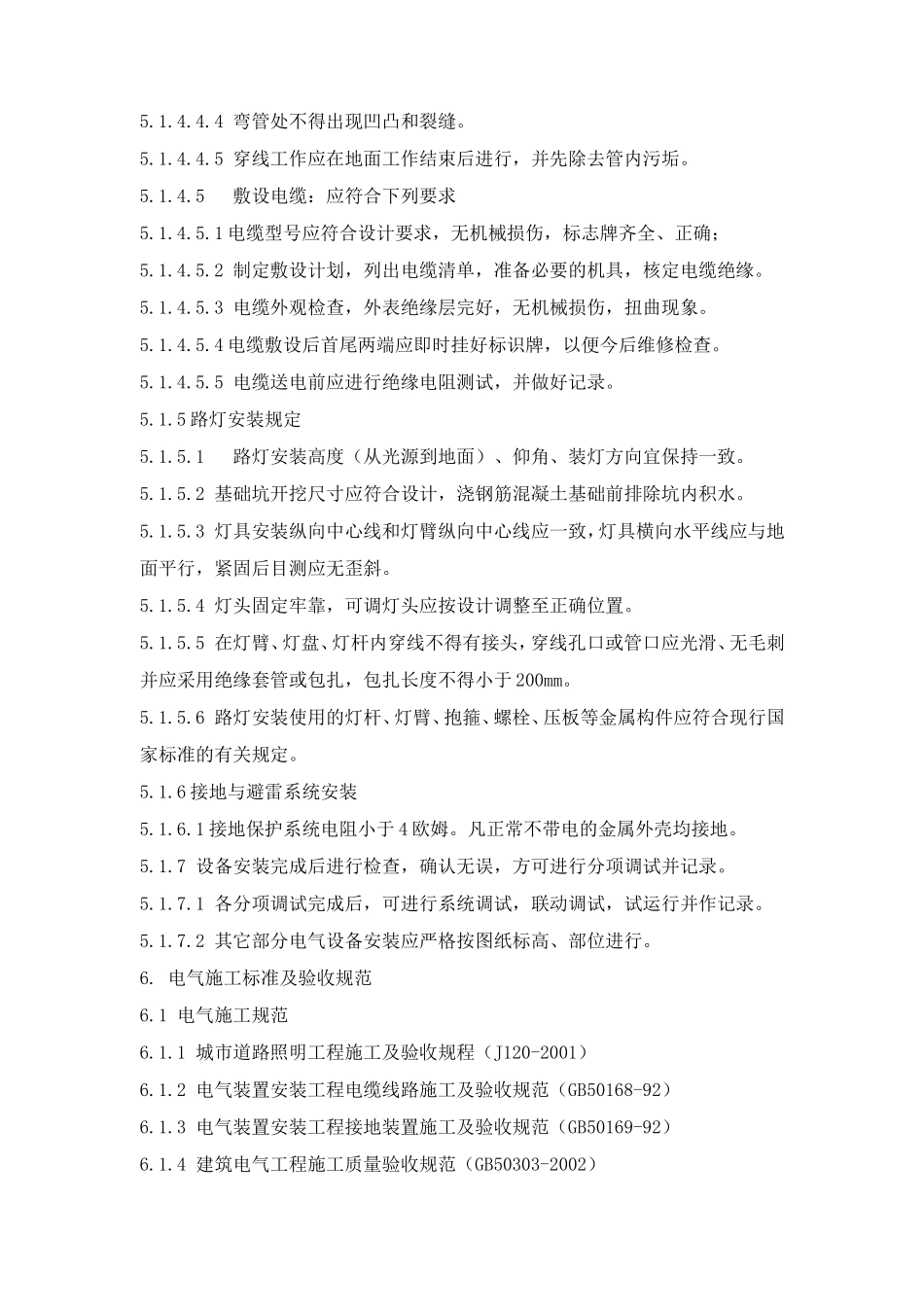

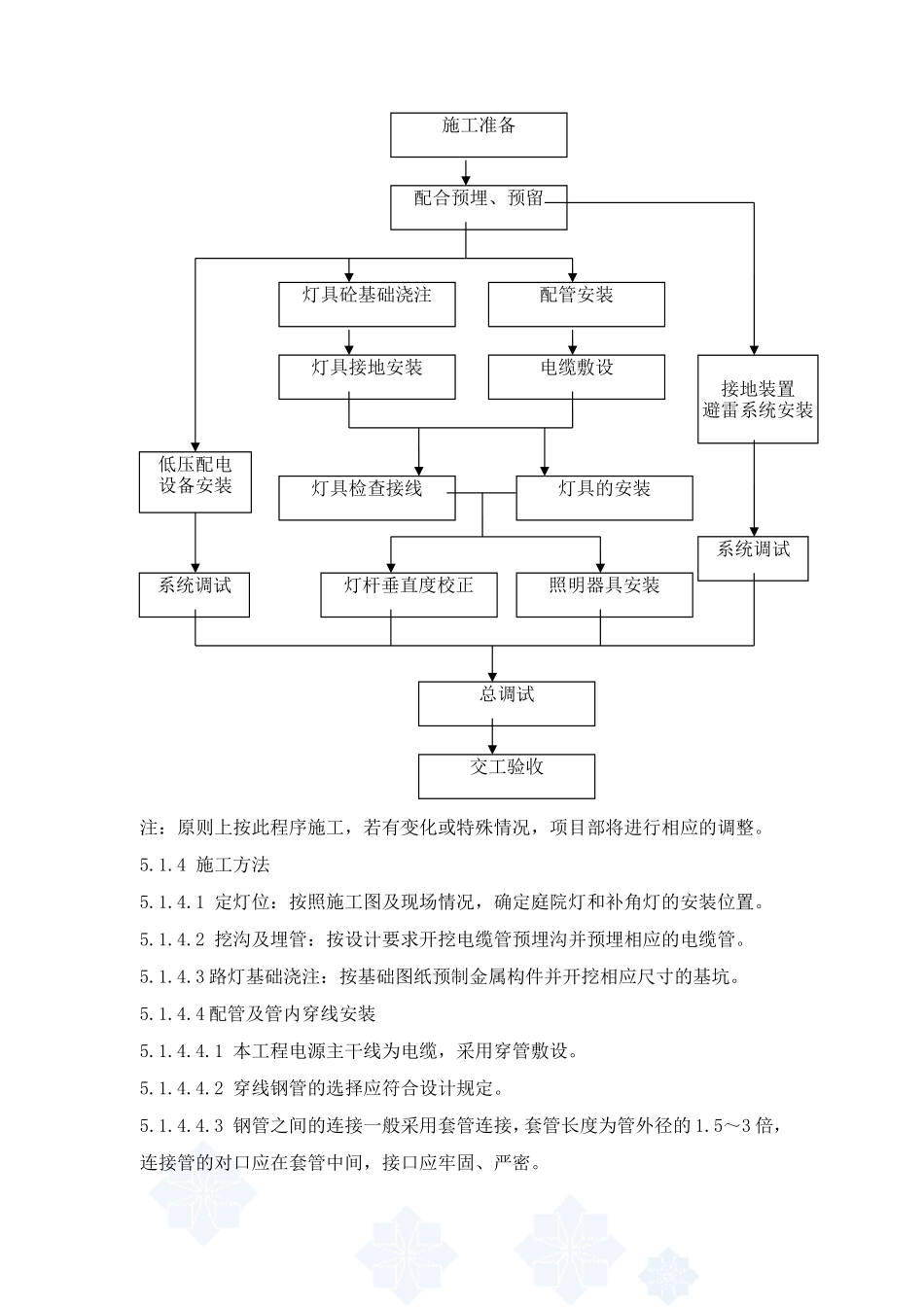

小区路灯安装工程施工组织设计第一部分施工方法、技术措施、主要机具设备及人员专业构成、劳动力安排、质量保证体系及措施1.工程概况1.1工程名称：1.2建设单位：2.质量要求：响应招标文件要求，质量等级：合格。3.工期要求：施工工期计划为60日历天。4.编制依据4.1招标文件。4.2施工图。4.3国家颁发的有关规范、规程和标准。4.4地方政府所颁发的法规、法令和标准。4.5本工程所要求执行的标准规法、技术文件等。5.施工方案5.1施工程序5.1.1施工准备阶段：要熟悉图纸资料，掌握施工标准、规范。组织施工人员学习图纸等技术资料，做好技术交底，合理配备劳动力、设备、材料等。5.1.2施工阶段5.1.2.1配合阶段，对施工环境、情况要了解，做好预留预埋工作。5.1.3施工流程定灯位→挖沟(坑)→埋管→浇注路灯基础→敷设电缆→绝缘测试→灯具安装→电气设备安装→试验、调试→自检→竣工验收。施工流程图施工准备配合预埋、预留灯具砼基础浇注配管安装灯具接地安装电缆敷设低压配电设备安装系统调试灯具检查接线灯具的安装灯杆垂直度校正照明器具安装接地装置避雷系统安装系统调试总调试交工验收注：原则上按此程序施工，若有变化或特殊情况，项目部将进行相应的调整。5.1.4施工方法5.1.4.1定灯位：按照施工图及现场情况，确定庭院灯和补角灯的安装位置。5.1.4.2挖沟及埋管：按设计要求开挖电缆管预埋沟并预埋相应的电缆管。5.1.4.3路灯基础浇注：按基础图纸预制金属构件并开挖相应尺寸的基坑。5.1.4.4配管及管内穿线安装5.1.4.4.1本工程电源主干线为电缆，采用穿管敷设。5.1.4.4.2穿线钢管的选择应符合设计规定。5.1.4.4.3钢管之间的连接一般采用套管连接，套管长度为管外径的1.5～3倍，连接管的对口应在套管中间，接口应牢固、严密。5.1.4.4.4弯管处不得出现凹凸和裂缝。5.1.4.4.5穿线工作应在地面工作结束后进行，并先除去管内污垢。5.1.4.5敷设电缆：应符合下列要求5.1.4.5.1电缆型号应符合设计要求，无机械损伤，标志牌齐全、正确；5.1.4.5.2制定敷设计划，列出电缆清单，准备必要的机具，核定电缆绝缘。5.1.4.5.3电缆外观检查，外表绝缘层完好，无机械损伤，扭曲现象。5.1.4.5.4电缆敷设后首尾两端应即时挂好标识牌，以便今后维修检查。5.1.4.5.5电缆送电前应进行绝缘电阻测试，并做好记录。5.1.5路灯安装规定5.1.5.1路灯安装高度（从光源到地面）、仰角、装灯方向宜保持一致。5.1.5.2基础坑开挖尺寸应符合设计，浇钢筋混凝土基础前排除坑内积水。5.1.5.3灯具安装纵向中心线和灯臂纵向中心线应一致，灯具横向水平线应与地面平行，紧固后目测应无歪斜。5.1.5.4灯头固定牢靠，可调灯头应按设计调整至正确位置。5.1.5.5在灯臂、灯盘、灯杆内穿线不得有接头，穿线孔口或管口应光滑、无毛刺并应采用绝缘套管或包扎，包扎长度不得小于200mm。5.1.5.6路灯安装使用的灯杆、灯臂、抱箍、螺栓、压板等金属构件应符合现行国家标准的有关规定。5.1.6接地与避雷系统安装5.1.6.1接地保护系统电阻小于4欧姆。凡正常不带电的金属外壳均接地。5.1.7设备安装完成后进行检查，确认无误，方可进行分项调试并记录。5.1.7.1各分项调试完成后，可进行系统调试，联动调试，试运行并作记录。5.1.7.2其它部分电气设备安装应严格按图纸标高、部位进行。6.电气施工标准及验收规范6.1电气施工规范6.1.1城市道路照明工程施工及验收规程（J120-2001）6.1.2电气装置安装工程电缆线路施工及验收规范（GB50168-92）6.1.3电气装置安装工程接地装置施工及验收规范（GB50169-92）6.1.4建筑电气工程施工质量验收规范（GB50303-2002）6.1.5建设工程施工现场供电安全规范（GB50194-93）6.1.6建筑施工高处作业安全技术规范（JGJ80-91）6.2电气试验及验收标准6.2.1电气装置安装工程电气设备交接试验标准（GB50150-91）6.2.2建筑工程施工质量验收统一标准（GB50300-2001）7.工程进度：见施工进度计划表。8.主要资源供应计划8.1劳动力需要计划：项目经理1名项目总工1名施工员3名安全员3名质检员3名材料员1名资料员1名班组长2名电工20名电焊工2名民工18名8.1.1所有参加该项目施工人员(特种作业人员)均应持证上岗。8.1.2劳动力安排（...
