理正深基坑最经典的手把手叫你设计基坑支护的教程2014VIP免费

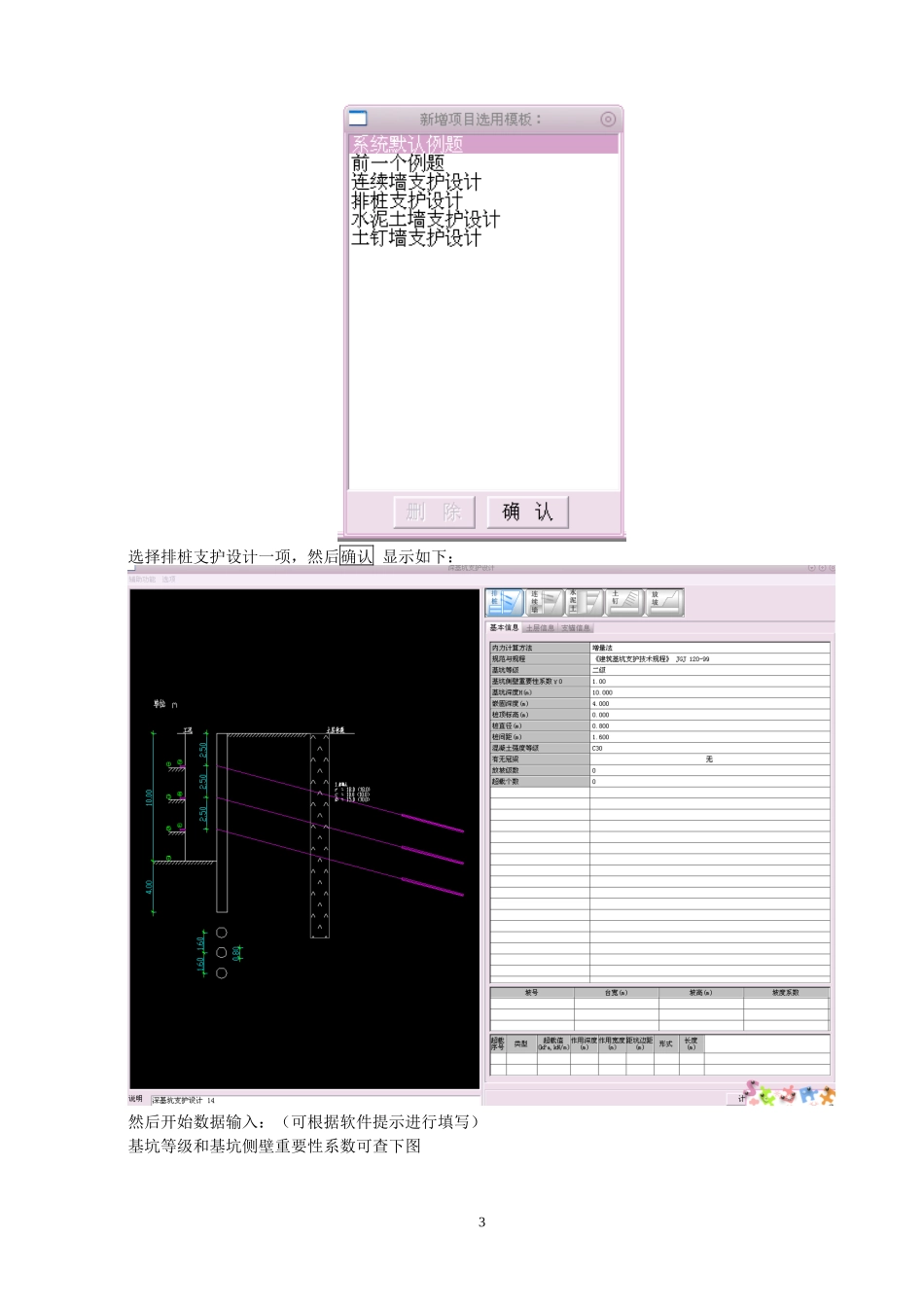

理正深基坑使用说明1打开理正选择右侧的单元计算按钮，然后出现下边界面点击小对话窗口中的增按钮，出现新增项目选用模板，如下图2选择排桩支护设计一项，然后确认显示如下：然后开始数据输入：（可根据软件提示进行填写）基坑等级和基坑侧壁重要性系数可查下图3基坑工程复杂程度等级（建筑地基基础技术规范）基坑侧壁岩土体性质基坑深度（m）复杂中等简单软土h＞106＜h≤10h≤6非软土h＞1410＜h≤14h≤10岩体h＞1812＜h≤18h≤12嵌固深度可先不填写，等所有数据结束后再来桩间距是两桩之间间隔最多0.6m，如图：混凝土强度等级的选择，不明0.60m4放坡信息坡度系数为放坡高宽比超载信息超载4种类型前2个均布荷载常用，后两个属于偏心荷载（不晓得什么情况用）若有作用深度，作用宽度，距坑边距就用第二个。土层信息内侧降水最终深度和外侧水位深度2项数值一般是相同（无隔水的情况下），经验数值为基坑深度加深1.5米土层数根据实际填写，其他项一般不变这个表根据勘察报告填写，厚度用相关孔该层平均值，与锚固体摩擦阻力可查软件中的表，宜取小值。水土一项中土用合算，砂、砾用分算。计算m值可根据软件提供的公式计算，如图：5基坑底面位移量估计值经验选10mm，也可以根据实际选小。点确定前注意区分水上水下。支锚信息上图中画红圈的不用填写预加力可选择50-100，锚固体直径有150，160的（用哪个不晓得怎么选）锚固力调整系数和材料抗力调整系数都是1.00不用改。其它项为自己设计。6来个规范建筑基坑支护技术规程JGJ120-991.锚杆上下排垂直间距不宜小于2.0m，水平间距不宜小于1.5m；2.锚杆锚固体上覆土层厚度不宜小于4.0m3.锚杆倾角宜为15°～25°，且不应大于45°下边是网上查来的预应力锚索布置经验：①土层锚索上下排间距不宜小于2.5m，水平不宜小于2.0m；岩层锚索间距宜采用3～6m；②锚索自由段伸入滑动面或潜在滑动面以外的长度不小于1m，自由锻长度不应小于4～5m；③锚固体上覆岩土体厚度不应小于5.0m，锚固段长度不应小于4.0m。岩层锚索锚固段不宜大于10m。④锚索与水平面的夹角以下倾为宜不大于35，一般15～25.全部输入完成后可点击自动生成工况，显示如下出现上图，一般为0.500注意：每次调整锚索的间距，都要重新自动生成工况。上述都完成后，回到基本信息点击嵌固深度后边的自动计算公式参数如上图，确定计算得出的数值为最小值，可根据实际适当加深嵌固深度可以开始计算啦~！点计算按钮7这个界面可以按照上图填写，然后点开始出现如下窗口注意位移小于50mm，弯矩尽量小于200点击下一工况要逐个工况看完，然后点下一步然后显示如下图：8选择内力计算方法中：悬臂、单支点选经典法；多支点选弹性法。然后点桩选筋计算图中带圈的一项尽量改为XD18，或XD20的形式。修改完成后点返回，然后下一步。显示如下图9锚索材料强度设计值改为1320下边的钢筋或钢绞线配筋中，改成如图所示，后便必须是15.2单根钢绞线锚索拉力应小于180KN，2根360，3根540.以上内容改好后点应用刚度计算结果，显示如下，选是然后点下一步就会进入自动计算，结果如下所示：10拉到下边，注意下整体稳定验算11然后看抗倾覆稳定性验算，满足规范要求就成。以上为全部程序，那部分不合格就回去调，反复计算下边来点经验滴1.与嵌固深度有关的因素是：锚杆深度、间距、道数。122.杂填土厚的情况下可以提高锚索，以减小弯矩。3.影响位移的因素是桩径、桩距。4.预应力小于锚索内力设计值的65%，土里小一些，砂子大一些。增加预应力可以减少锚索长度。5.锚索内力实用值的经验数值：土300，砂400，砾500，圆砾600.6.影响整体稳定安全系数KS的因素：①c、φ（最主要）；②台宽、嵌固深度；③锚杆长度。7.土层信息中若需要根据经验填写重度及粘聚力，重度应取大一些，粘聚力应取小一些。8.锚索在土层中时：入射角可适当增大，使锚索长度变小（15°改为20°）9.抗倾覆稳定性验算结果受刚度、选筋、m值、锚杆间距影响。13
