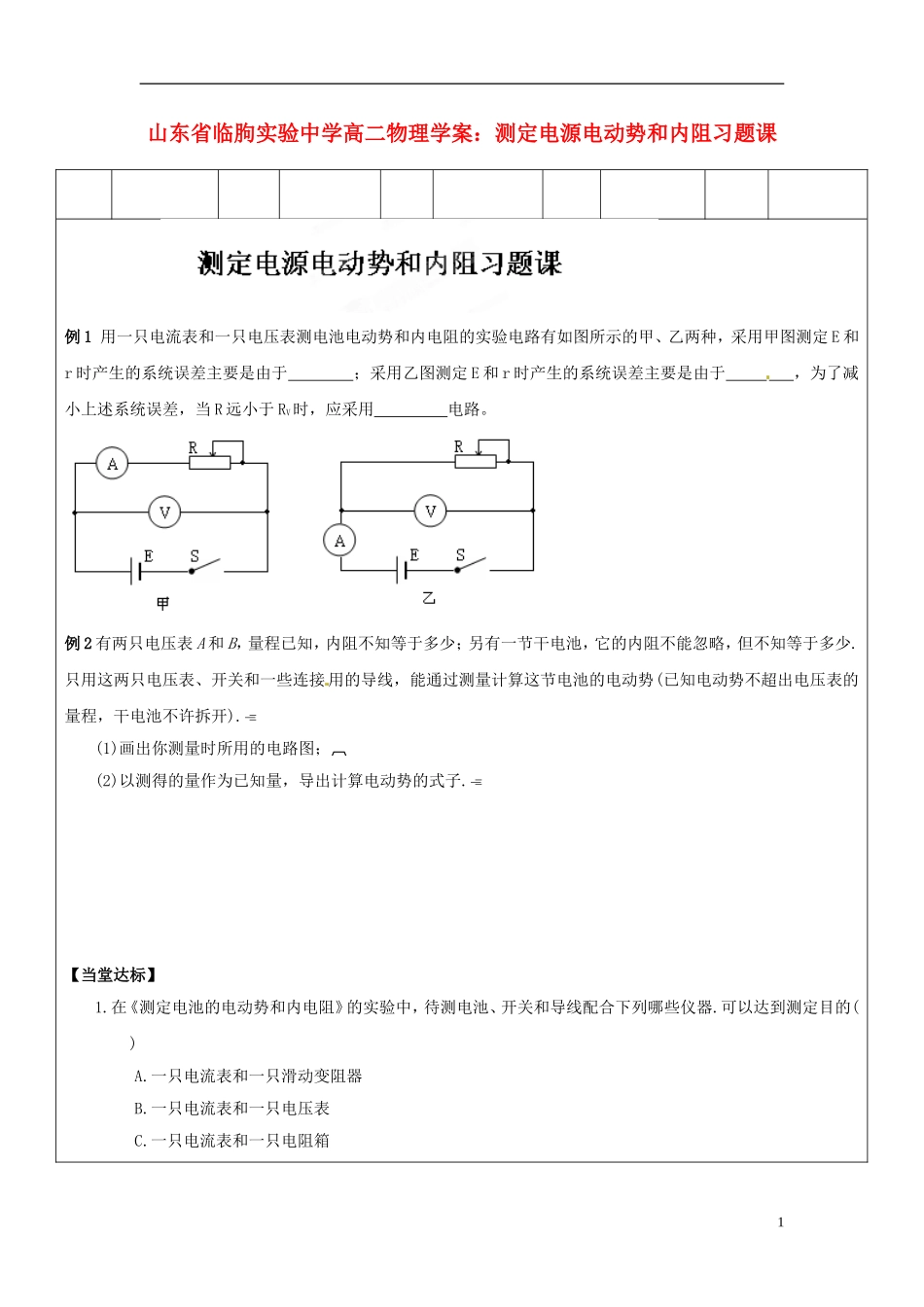

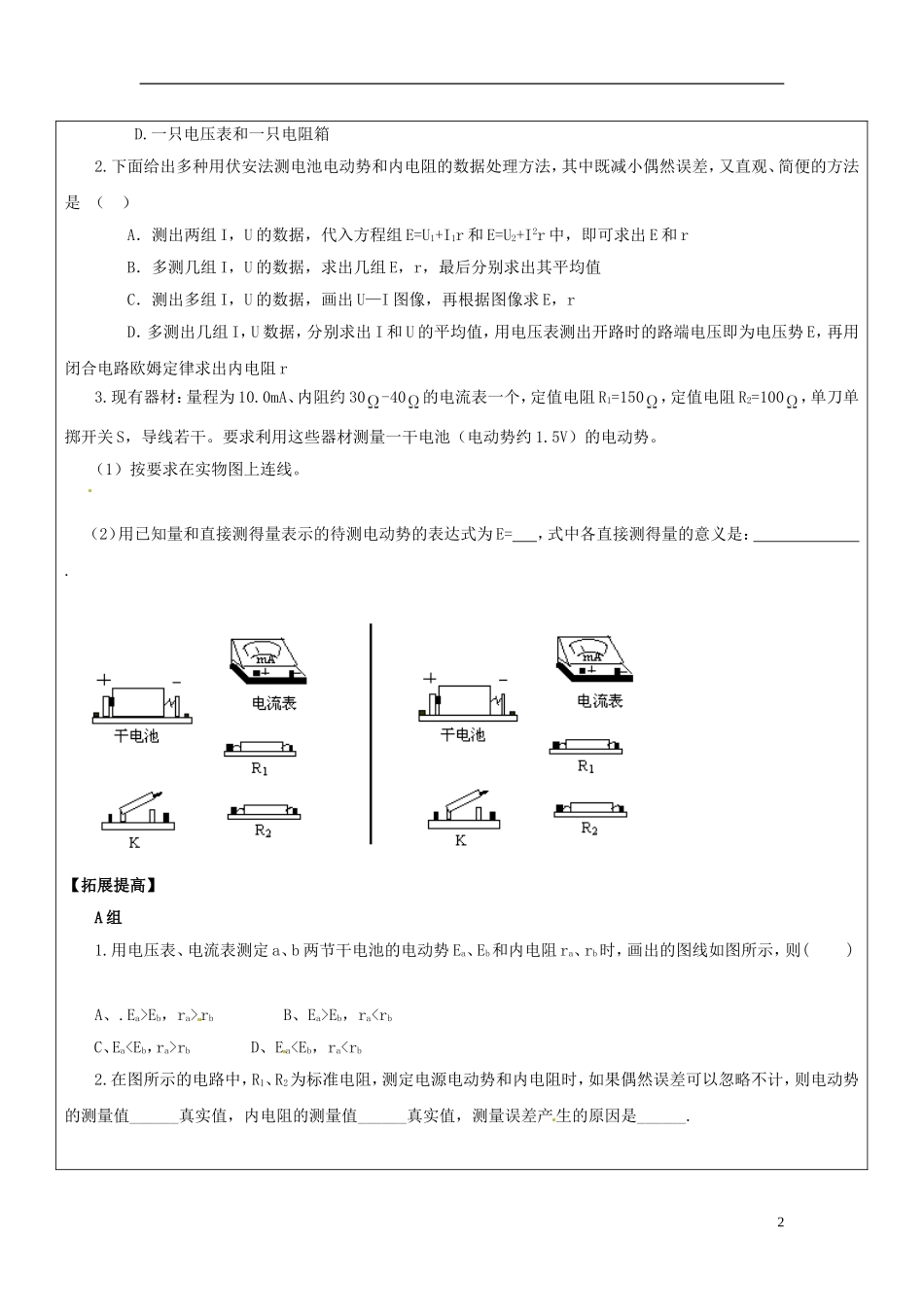

山东省临朐实验中学高二物理学案：测定电源电动势和内阻习题课例1用一只电流表和一只电压表测电池电动势和内电阻的实验电路有如图所示的甲、乙两种，采用甲图测定E和r时产生的系统误差主要是由于；采用乙图测定E和r时产生的系统误差主要是由于，为了减小上述系统误差，当R远小于RV时，应采用电路。例2有两只电压表A和B，量程已知，内阻不知等于多少；另有一节干电池，它的内阻不能忽略，但不知等于多少.只用这两只电压表、开关和一些连接用的导线，能通过测量计算这节电池的电动势(已知电动势不超出电压表的量程，干电池不许拆开).(1)画出你测量时所用的电路图；(2)以测得的量作为已知量，导出计算电动势的式子.【当堂达标】1.在《测定电池的电动势和内电阻》的实验中，待测电池、开关和导线配合下列哪些仪器.可以达到测定目的()A.一只电流表和一只滑动变阻器B.一只电流表和一只电压表C.一只电流表和一只电阻箱1D.一只电压表和一只电阻箱2.下面给出多种用伏安法测电池电动势和内电阻的数据处理方法，其中既减小偶然误差，又直观、简便的方法是（）A．测出两组I，U的数据，代入方程组E=U1+I1r和E=U2+I2r中，即可求出E和rB．多测几组I，U的数据，求出几组E，r，最后分别求出其平均值C．测出多组I，U的数据，画出U—I图像，再根据图像求E，rD．多测出几组I，U数据，分别求出I和U的平均值，用电压表测出开路时的路端电压即为电压势E，再用闭合电路欧姆定律求出内电阻r3.现有器材：量程为10.0mA、内阻约30-40的电流表一个，定值电阻R1=150，定值电阻R2=100，单刀单掷开关S，导线若干。要求利用这些器材测量一干电池（电动势约1.5V）的电动势。（1）按要求在实物图上连线。（2）用已知量和直接测得量表示的待测电动势的表达式为E=，式中各直接测得量的意义是：.[【拓展提高】A组1.用电压表、电流表测定a、b两节干电池的电动势Ea、Eb和内电阻ra、rb时，画出的图线如图所示，则()A、.Ea>Eb，ra>rbB、Ea>Eb，rarbD、Ea
