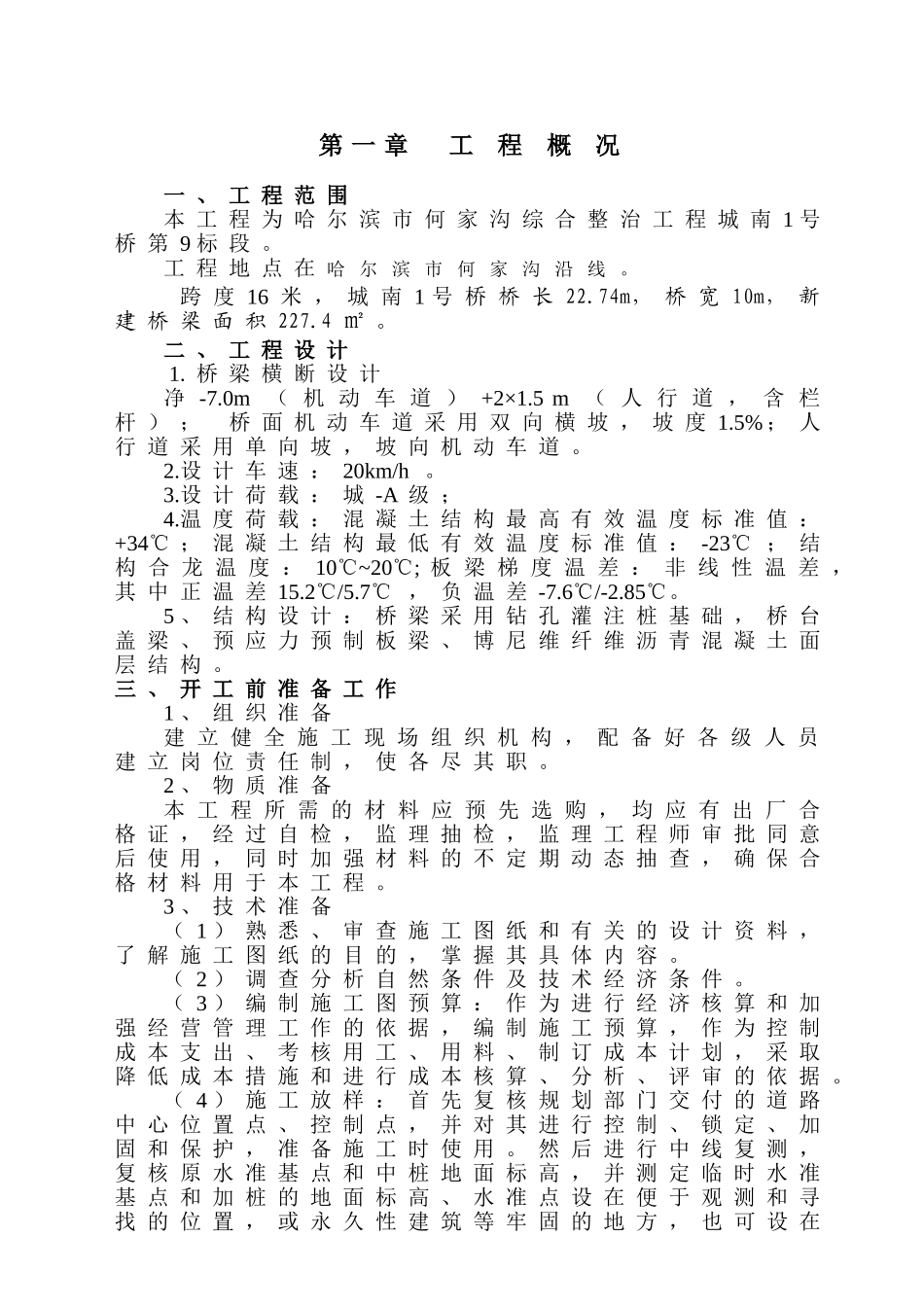

哈尔滨市何家沟综合整治工程城南1号桥施工组织设计第一章工程概况一、工程范围本工程为哈尔滨市何家沟综合整治工程城南1号桥第9标段。工程地点在哈尔滨市何家沟沿线。跨度16米，城南1号桥桥长22.74m，桥宽10m，新建桥梁面积227.4㎡。二、工程设计1.桥梁横断设计净-7.0m（机动车道）+2×1.5m（人行道，含栏杆）；桥面机动车道采用双向横坡，坡度1.5%；人行道采用单向坡，坡向机动车道。2.设计车速：20km/h。3.设计荷载：城-A级；4.温度荷载：混凝土结构最高有效温度标准值：+34℃；混凝土结构最低有效温度标准值：-23℃；结构合龙温度：10℃~20℃;板梁梯度温差：非线性温差，其中正温差15.2℃/5.7℃，负温差-7.6℃/-2.85℃。5、结构设计：桥梁采用钻孔灌注桩基础，桥台盖梁、预应力预制板梁、博尼维纤维沥青混凝土面层结构。三、开工前准备工作1、组织准备建立健全施工现场组织机构，配备好各级人员建立岗位责任制，使各尽其职。2、物质准备本工程所需的材料应预先选购，均应有出厂合格证，经过自检，监理抽检，监理工程师审批同意后使用，同时加强材料的不定期动态抽查，确保合格材料用于本工程。3、技术准备（1）熟悉、审查施工图纸和有关的设计资料，了解施工图纸的目的，掌握其具体内容。（2）调查分析自然条件及技术经济条件。（3）编制施工图预算：作为进行经济核算和加强经营管理工作的依据，编制施工预算，作为控制成本支出、考核用工、用料、制订成本计划，采取降低成本措施和进行成本核算、分析、评审的依据。（4）施工放样：首先复核规划部门交付的道路中心位置点、控制点，并对其进行控制、锁定、加固和保护，准备施工时使用。然后进行中线复测，复核原水准基点和中桩地面标高，并测定临时水准基点和加桩的地面标高、水准点设在便于观测和寻找的位置，或永久性建筑等牢固的地方，也可设在埋入土中至少一米深的木桩或混凝土桩上。水准点闭合差满足等级要求，需上报监理工程师，经认可方可使用。（5）仪器及工、器具准备：准备齐全工程所有的测量、试化验仪器，并到有关部门校验，合格后方可用于工程。4、施工现场准备（1）、场地清理严格按图纸所示或监理工程师指示，清理工地范围内阻碍施工的各种构筑物、障碍物等，迁移管线或拆移设施等。（2）、搞好“三通一平”项目经理部设在本工程路段南侧，40米范围内的位置，做好“三通一平”工作，协商解决水、电和施工便道问题。四、本工程采用的标准与规范1、《公路桥涵施工技术规范》（JTJ041-2000）2、《公路桥涵养护规范》（JTJH11-2004）3、《城市桥梁养护技术规范》（CJJ99-2003）4、《公路工程质量检验评定标准第一册土建工程》（JTGFF80/1-2004）5、《城市桥梁工程施工与质量验收规范》（CJJ2-2008）6、《公路养护质量检查评定标准》（JTJ075-1994）7、《城市道路路基工程施工及验收规范》（CJJ44-91）8、《公路沥青路面施工技术规范》（JTJF40-2004）9、《公路路基施工技术规范》（JTGF10-2006）10、《公路路面基层施工技术规范》（JTJ034-2000）11、《公路土工试验规程》（JTJ051-93）12、《公路工程沥青及沥青混合料试验规程》（JTJ052-2000）13、《公路土工合成材料试验规程》（JTGE50-2006）14、《公路工程无机结合料稳定材料试验规程》（JTJ057-94）15、《公路工程集料试验规程》（JTGE42-2005）16、《公路路基路面现场测试规程》（JTJ059-95）17、《公路交通安全设施施工技术规范》（JTGF71-2006）18、《粉煤灰石灰类道路基层施工及验收规程》（CJJ-97）19、《沥青路面施工及验收规范》(GB50092-96)20、《城镇道路工程施工与质量验收规范》（CJJ1-2008）21、《给排水施工规范》第二章总体施工方案及保证施工方案工艺工法第一节总体施工方案本桥梁工程的总体施工方案简述：1）进入施工现场后，进行施工准备工作，完成后分两个施工队进行作业，一队进行板梁预制施工，二队进行桩基施工。2）板梁预制完成，混凝土强度达到85%后可进行张拉作业；桩基施工完成，满足设计要求后进行桥台盖梁施工。3）最后进行桥面铺装及附属工程施工。第二节具体工艺工法一、钻孔桩施工1、护筒为固定桩位，导向钻头，隔离地面水，保护...
