山东省新泰市汶城中学高中物理《串联电路和并联电路》学案 新人教版选修3-1VIP免费

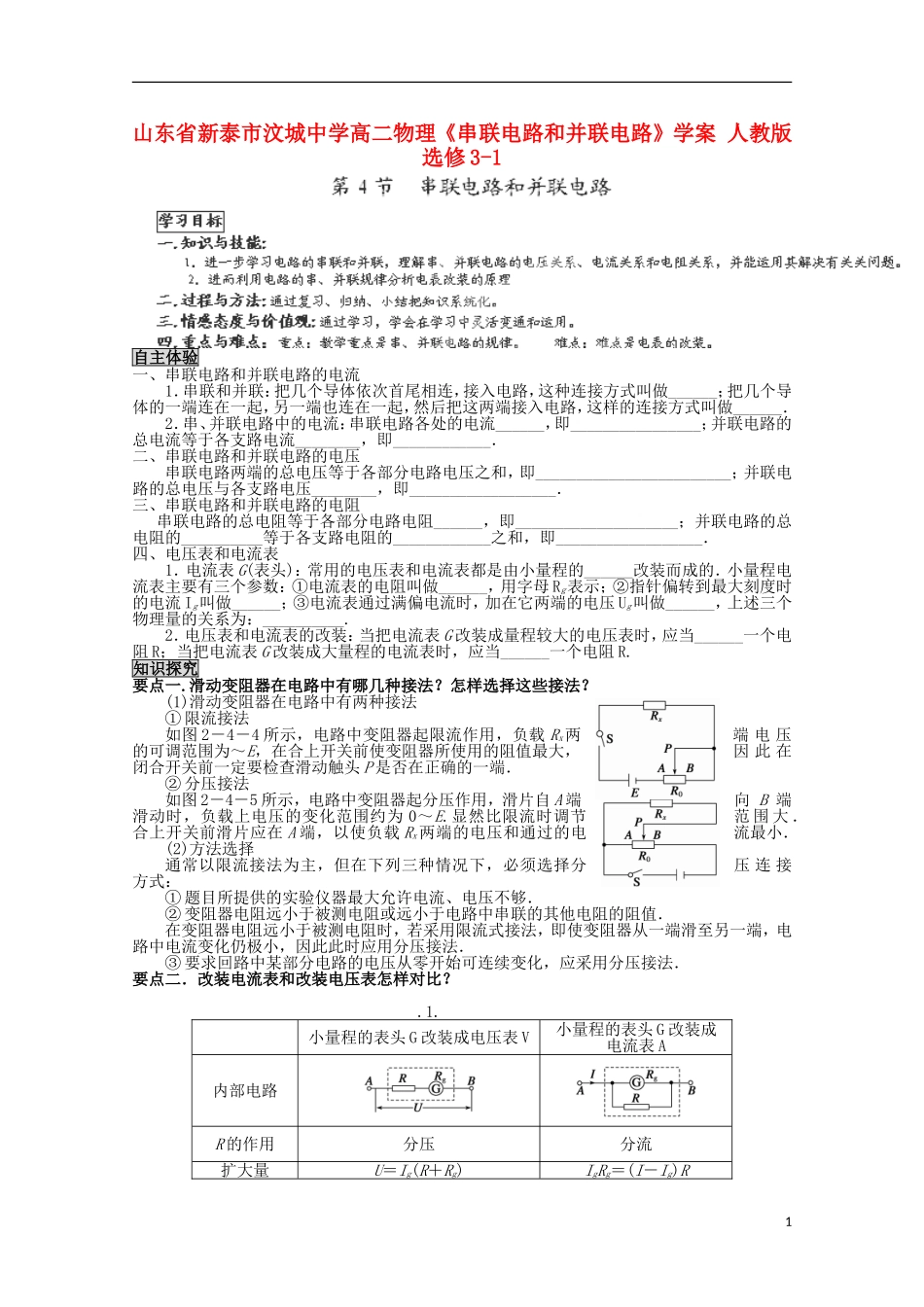

山东省新泰市汶城中学高二物理《串联电路和并联电路》学案人教版选修3-1自主体验一、串联电路和并联电路的电流1．串联和并联：把几个导体依次首尾相连，接入电路，这种连接方式叫做______；把几个导体的一端连在一起，另一端也连在一起，然后把这两端接入电路，这样的连接方式叫做______．2．串、并联电路中的电流：串联电路各处的电流______，即________________；并联电路的总电流等于各支路电流________，即____________．二、串联电路和并联电路的电压串联电路两端的总电压等于各部分电路电压之和，即________________________；并联电路的总电压与各支路电压________，即__________________．三、串联电路和并联电路的电阻串联电路的总电阻等于各部分电路电阻______，即____________________；并联电路的总电阻的__________等于各支路电阻的____________之和，即__________________．四、电压表和电流表1．电流表G(表头)：常用的电压表和电流表都是由小量程的______改装而成的．小量程电流表主要有三个参数：①电流表的电阻叫做______，用字母Rg表示；②指针偏转到最大刻度时的电流Ig叫做______；③电流表通过满偏电流时，加在它两端的电压Ug叫做______，上述三个物理量的关系为：__________.2．电压表和电流表的改装：当把电流表G改装成量程较大的电压表时，应当______一个电阻R；当把电流表G改装成大量程的电流表时，应当______一个电阻R.知识探究要点一.滑动变阻器在电路中有哪几种接法？怎样选择这些接法？(1)滑动变阻器在电路中有两种接法①限流接法如图2－4－4所示，电路中变阻器起限流作用，负载Rx两端电压的可调范围为～E，在合上开关前使变阻器所使用的阻值最大，因此在闭合开关前一定要检查滑动触头P是否在正确的一端．②分压接法如图2－4－5所示，电路中变阻器起分压作用，滑片自A端向B端滑动时，负载上电压的变化范围约为0～E.显然比限流时调节范围大．合上开关前滑片应在A端，以使负载Rx两端的电压和通过的电流最小．(2)方法选择通常以限流接法为主，但在下列三种情况下，必须选择分压连接方式：①题目所提供的实验仪器最大允许电流、电压不够．②变阻器电阻远小于被测电阻或远小于电路中串联的其他电阻的阻值．在变阻器电阻远小于被测电阻时，若采用限流式接法，即使变阻器从一端滑至另一端，电路中电流变化仍极小，因此此时应用分压接法．③要求回路中某部分电路的电压从零开始可连续变化，应采用分压接法．要点二．改装电流表和改装电压表怎样对比？.1.小量程的表头G改装成电压表V小量程的表头G改装成电流表A内部电路R的作用分压分流扩大量U＝Ig(R＋Rg)IgRg＝(I－Ig)R1程计算R＝－Rg＝(n－1)Rg其中n＝＝R＝＝其中n＝电表的总内阻RV＝Rg＋RRA＝要点三.半偏法测电阻和电桥法测电阻1．测量小量程电流表的内阻小量程电流表的满偏电流Ig，可以从刻度盘上直接读出．怎样测出它的内阻Rg呢？Rg可以用“半偏法”实验测出．在如图2－4－2所示的电路中，R为滑动变阻器，R箱为电阻箱．闭合开关S1，调节R的值，使电流表指针偏转到满刻度(注意不要超过Ig，以免烧坏表头)．再闭合开关S2，调节R箱的阻值，使电流表指针偏转到正好是Ig/2的位置(这就是“半偏法”名称的由来)．计算可得Rg＝.当R≫R箱时，可以近似认为Rg＝R箱．因此，读出电阻箱的示数，就知道电流表的内阻Rg.2．惠斯通电桥原理用欧姆表测电阻，虽然方便但不够准确，用伏安法测电阻，电表引起的系统误差又难以消除，实验室比较准确地测量电阻的方法是用惠斯通电桥．如图2－4－3所示，R1、R2、R3、Rx分别叫电桥的臂，Rx为待测电阻，G是灵敏电流计．其测量原理是：闭合S，调节R3，使电流计G中的电流为零，此时B、D为等电势点(即电桥平衡)．故有I1＝I2，I3＝IxI1R1＝I3R3，I2R2＝IxRx进一步得Rx＝典例剖析题型一、基本电路处理【例1】如图2－4－6所示，设R1＝R2＝R3＝R4＝R，求开关S闭合和断开时，A、B两端电阻之比．题型二、电阻的串联和并联【例3】有a、b、c、d四只电阻，其中三只电阻的阻值一样，只有一个电阻的阻值偏大．要找出这只电阻，某同学设计了如图1所示电路，当开关闭合时测出有电流从P流向Q，下列说法正...
