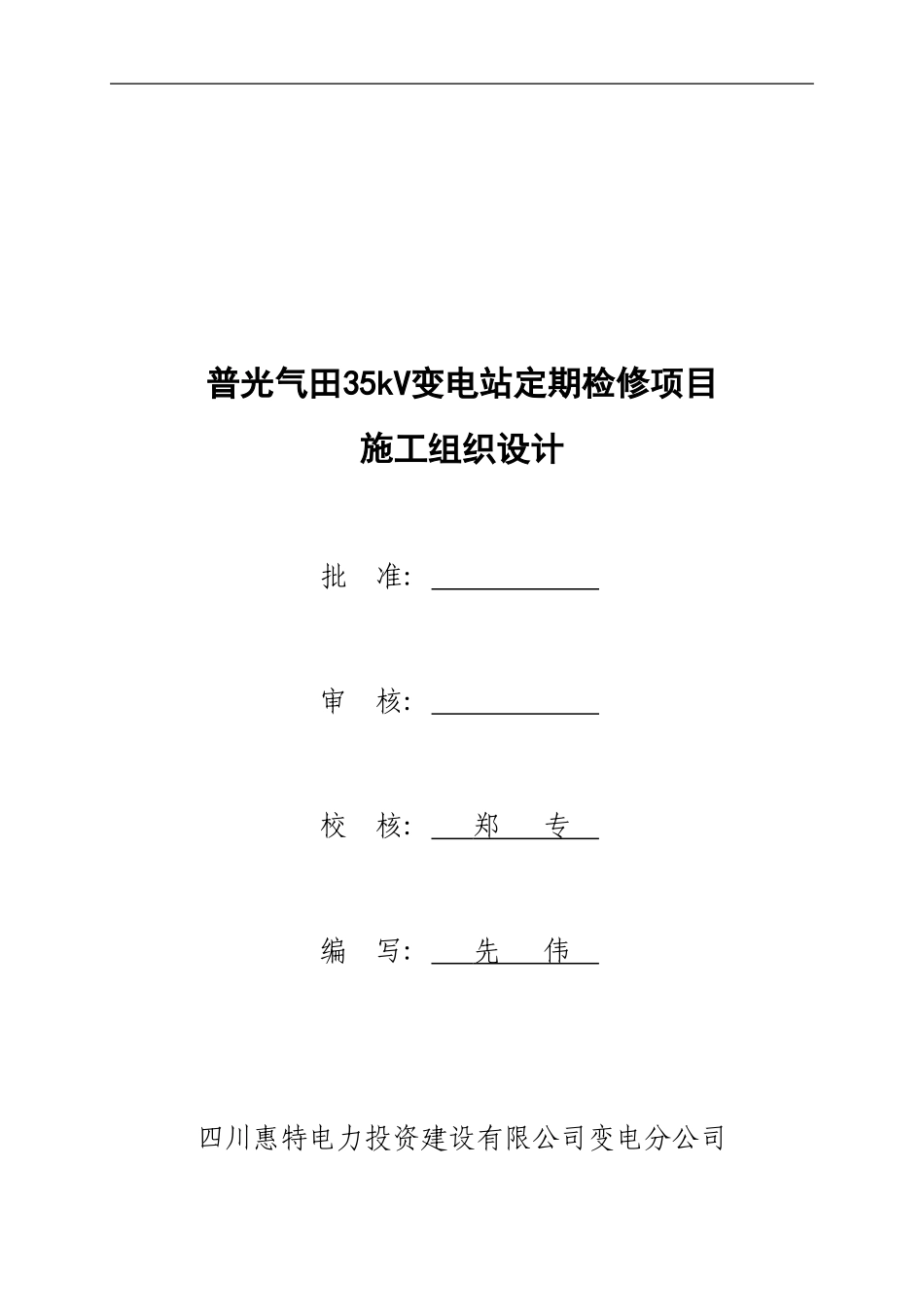

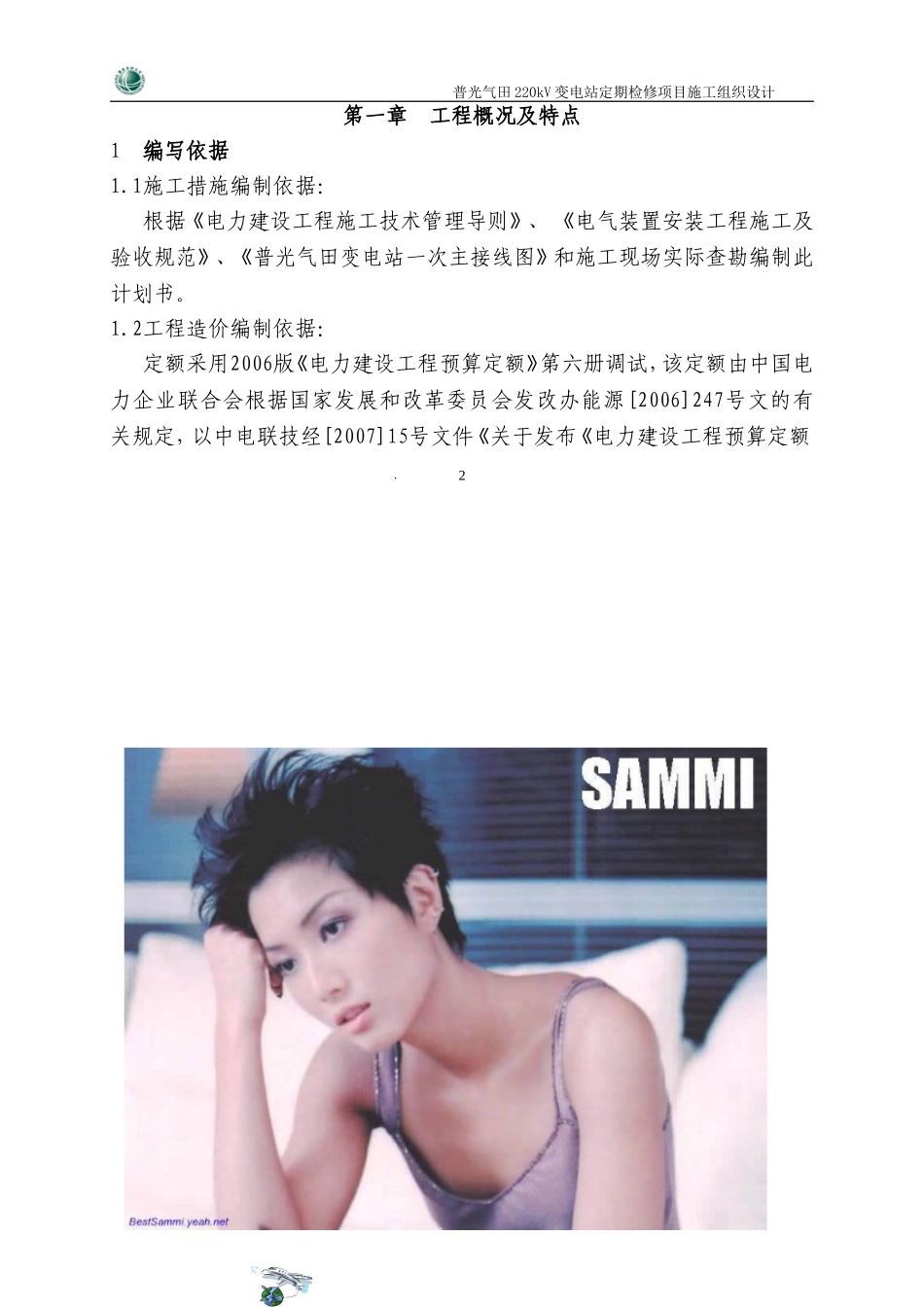

普光气田35kV变电站定期检修项目施工组织设计批准:审核:校核:郑专编写:先伟四川惠特电力投资建设有限公司变电分公司普光气田220kV变电站定期检修项目施工组织设计二O一0年五月二十日.1普光气田220kV变电站定期检修项目施工组织设计第一章工程概况及特点1编写依据1.1施工措施编制依据：根据《电力建设工程施工技术管理导则》、《电气装置安装工程施工及验收规范》、《普光气田变电站一次主接线图》和施工现场实际查勘编制此计划书。1.2工程造价编制依据：定额采用2006版《电力建设工程预算定额》第六册调试，该定额由中国电力企业联合会根据国家发展和改革委员会发改办能源[2006]247号文的有关规定，以中电联技经[2007]15号文件《关于发布《电力建设工程预算定额.2普光气田220kV变电站定期检修项目施工组织设计（2006年版）》的通知》批准发布，自2007年3月1日起执行。1.3费用划分和计算标准依据：执行2006版《电力工业基本建设预算管理制度及规定》，该规定经国家发展和改革委员会发改办能源[2007]1808号文批准，以中电联技经[2007]139号文件《关于发布《电网工程建设预算编制与计算标准》和《火力发电工程建设预算编制与计算标准》的通知》颁布，自2007年12月1日起施行。1.4工程量确定依据：业主提供的《普光气田变电站一次主接线图》、《普光气田变电站检修试验项目统计表》并结合施工现场实际查勘情况计算。2工程概况.3普光气田220kV变电站定期检修项目施工组织设计2.1普光35KV变电站调试项目：A\保护二次系统序号项目名称单位数量设备名称保护装置调试项目工作内容1变压器保护装置调试35KV台2RCS-978E差动保护调试1、保护装置及各附属各单元调试（仪表、变送器等）2、盘内查线3、保护整定4、整组试验主变本体轻、重瓦斯有载调压轻、重瓦斯35kV侧后备保护调试35kV侧后备保护调试RCS-974A非电量及辅助保护调试PST-1202A差动保护调试.4普光气田220kV变电站定期检修项目施工组织设计35kV侧后备保护调试35kV侧后备保护调试PST-1206B失灵保护调试3母联及母线保护装置调试35kV套2RCS-915充电保护调试1、保护装置及各附属各单元调试（仪表、变送器等）2、盘内查线3、保护整定4、整组试验失灵保护调试母差保护调试RCS-9651CS备自投实验4送配电保护装置调试35kV电容器间隔47SJ62（每组2套）差压保护调试1、保护装置及各附属各单元调试（仪表、变送器等）2、盘内查线3、保护整定有流闭锁低压保护调试速断保护调试.5普光气田220kV变电站定期检修项目施工组织设计（321、322、323、324）4、整组试验过流保护调试过电压保护调试零序电流保护调试5送配电保护装置调试（357、358、359、360、361、362、363、364、365、367、368）间隔117SJ632瞬时速断保护调试1、保护装置及各附属各单元调试（仪表、变送器等）2、盘内查线3、保护整定4、整组试验限时速断保护调试过流保护调试相电流加速段保护调试零序电流保护调试重合闸调试过负荷保护调试.6普光气田220kV变电站定期检修项目施工组织设计7SD6105光差保护调试6变压器保护装置调试接地变（341、342）台27SJ632限时速断保护调试1、保护装置及各附属各单元调试（仪表、变送器等）2、盘内查线3、保护整定4、整组试验过流保护调试零序过流保护调试7送配电保护装置调试35kV分段（313）间隔17SJ632过流保护调试1、保护装置及各附属各单元调试（仪表、变送器等）2、盘内查线3、保护整定4、整组试验瞬时速断保护调试限时速断保护调试8送配电保护装置调试间隔67SJ632瞬时速断保护调试1、保护装置及各附属各单元调试（仪表、变送器等）限时速断保护调试.7普光气田220kV变电站定期检修项目施工组织设计35kV架空线（353、354、355、356、32、盘内查线3、保护整定4、整组试验过流保护调试相电流加速段保护调试零序电流保护调试重合闸调试过负荷保护调试9故障录波装置调试套1电流、电压启动检查1、保护装置及各附属各单元调试（仪表、变送器等）2、盘内查线3、性能试验4、保护整定5、整组试验开关量启动检查逆变电源检查开关量输入回路检查模数变换系统检查.8普光气田220kV变电站定期检修项目施工组织设计10蓄电池自动充电装置35V以下套2上海蓝箭绝缘监察及信号...
