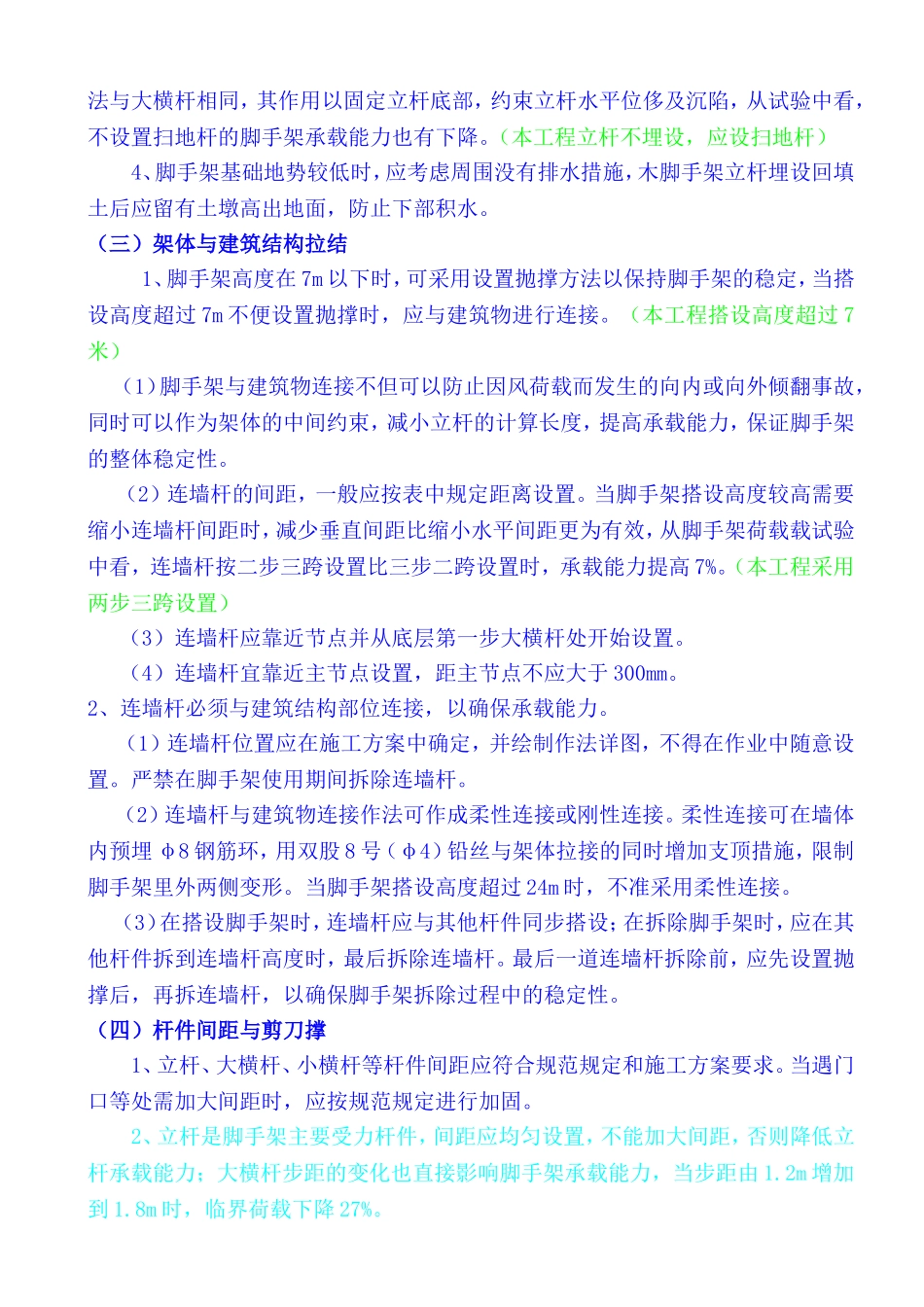

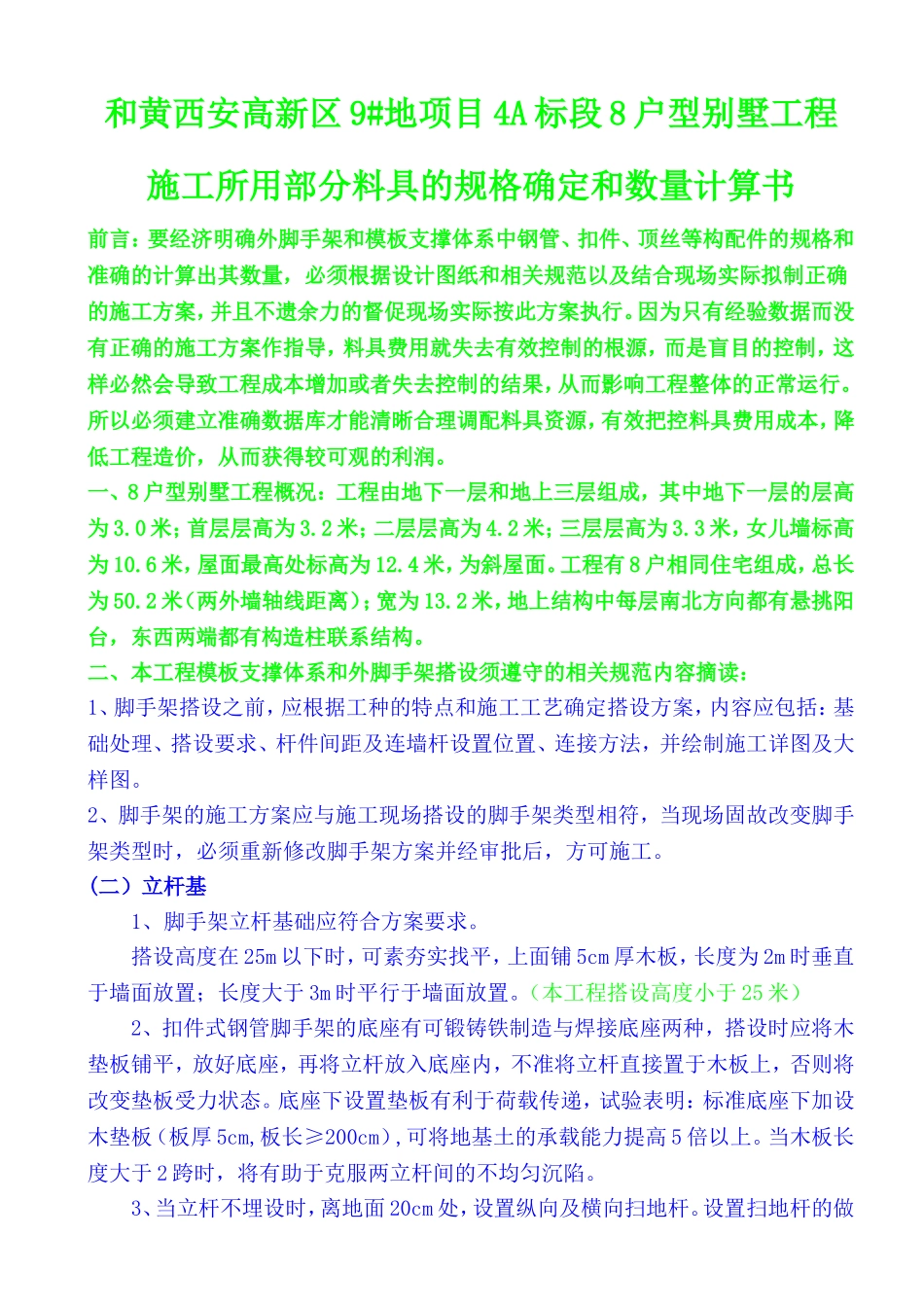

和黄西安高新区9#地项目4A标段8户型别墅工程施工所用部分料具的规格确定和数量计算书前言：要经济明确外脚手架和模板支撑体系中钢管、扣件、顶丝等构配件的规格和准确的计算出其数量，必须根据设计图纸和相关规范以及结合现场实际拟制正确的施工方案，并且不遗余力的督促现场实际按此方案执行。因为只有经验数据而没有正确的施工方案作指导，料具费用就失去有效控制的根源，而是盲目的控制，这样必然会导致工程成本增加或者失去控制的结果，从而影响工程整体的正常运行。所以必须建立准确数据库才能清晰合理调配料具资源，有效把控料具费用成本，降低工程造价，从而获得较可观的利润。一、8户型别墅工程概况：工程由地下一层和地上三层组成，其中地下一层的层高为3.0米；首层层高为3.2米；二层层高为4.2米；三层层高为3.3米，女儿墙标高为10.6米，屋面最高处标高为12.4米，为斜屋面。工程有8户相同住宅组成，总长为50.2米（两外墙轴线距离）；宽为13.2米，地上结构中每层南北方向都有悬挑阳台，东西两端都有构造柱联系结构。二、本工程模板支撑体系和外脚手架搭设须遵守的相关规范内容摘读：1、脚手架搭设之前，应根据工种的特点和施工工艺确定搭设方案，内容应包括：基础处理、搭设要求、杆件间距及连墙杆设置位置、连接方法，并绘制施工详图及大样图。2、脚手架的施工方案应与施工现场搭设的脚手架类型相符，当现场固故改变脚手架类型时，必须重新修改脚手架方案并经审批后，方可施工。(二）立杆基1、脚手架立杆基础应符合方案要求。搭设高度在25m以下时，可素夯实找平，上面铺5cm厚木板，长度为2m时垂直于墙面放置；长度大于3m时平行于墙面放置。（本工程搭设高度小于25米）2、扣件式钢管脚手架的底座有可锻铸铁制造与焊接底座两种，搭设时应将木垫板铺平，放好底座，再将立杆放入底座内，不准将立杆直接置于木板上，否则将改变垫板受力状态。底座下设置垫板有利于荷载传递，试验表明：标准底座下加设木垫板（板厚5cm,板长≥200cm）,可将地基土的承载能力提高5倍以上。当木板长度大于2跨时，将有助于克服两立杆间的不均匀沉陷。3、当立杆不埋设时，离地面20cm处，设置纵向及横向扫地杆。设置扫地杆的做法与大横杆相同，其作用以固定立杆底部，约束立杆水平位侈及沉陷，从试验中看，不设置扫地杆的脚手架承载能力也有下降。（本工程立杆不埋设，应设扫地杆）4、脚手架基础地势较低时，应考虑周围没有排水措施，木脚手架立杆埋设回填土后应留有土墩高出地面，防止下部积水。（三）架体与建筑结构拉结1、脚手架高度在7m以下时，可采用设置抛撑方法以保持脚手架的稳定，当搭设高度超过7m不便设置抛撑时，应与建筑物进行连接。（本工程搭设高度超过7米）（1）脚手架与建筑物连接不但可以防止因风荷载而发生的向内或向外倾翻事故，同时可以作为架体的中间约束，减小立杆的计算长度，提高承载能力，保证脚手架的整体稳定性。（2）连墙杆的间距，一般应按表中规定距离设置。当脚手架搭设高度较高需要缩小连墙杆间距时，减少垂直间距比缩小水平间距更为有效，从脚手架荷载载试验中看，连墙杆按二步三跨设置比三步二跨设置时，承载能力提高7%。（本工程采用两步三跨设置）（3）连墙杆应靠近节点并从底层第一步大横杆处开始设置。（4）连墙杆宜靠近主节点设置，距主节点不应大于300mm。2、连墙杆必须与建筑结构部位连接，以确保承载能力。（1）连墙杆位置应在施工方案中确定，并绘制作法详图，不得在作业中随意设置。严禁在脚手架使用期间拆除连墙杆。（2）连墙杆与建筑物连接作法可作成柔性连接或刚性连接。柔性连接可在墙体内预埋φ8钢筋环，用双股8号（φ4）铅丝与架体拉接的同时增加支顶措施，限制脚手架里外两侧变形。当脚手架搭设高度超过24m时，不准采用柔性连接。（3）在搭设脚手架时，连墙杆应与其他杆件同步搭设；在拆除脚手架时，应在其他杆件拆到连墙杆高度时，最后拆除连墙杆。最后一道连墙杆拆除前，应先设置抛撑后，再拆连墙杆，以确保脚手架拆除过程中的稳定性。（四）杆件间距与剪刀撑1、立杆、大横杆、小横杆等杆件间距应符合规范规定和施工方案要求。当遇门口等处需加大...
