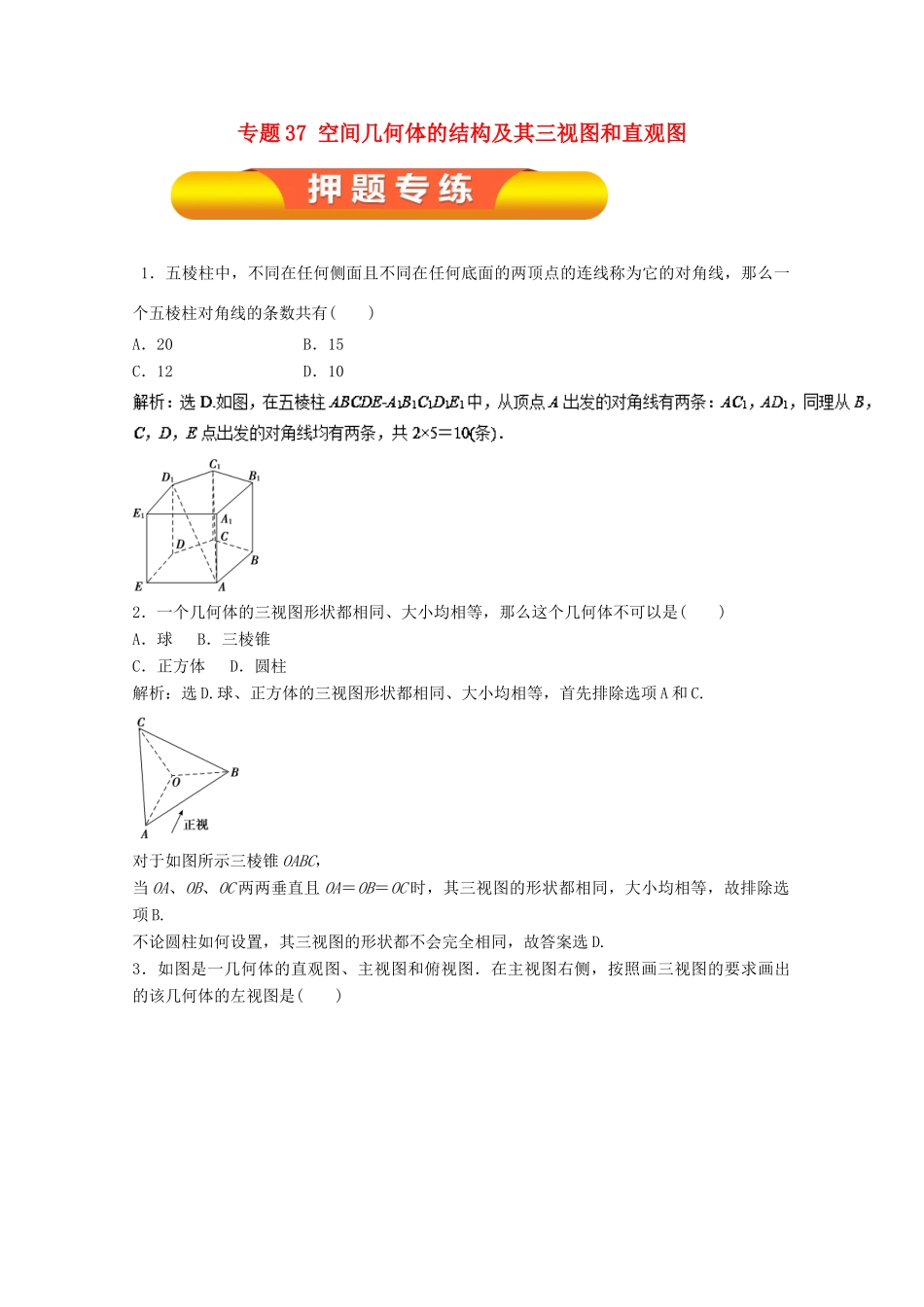

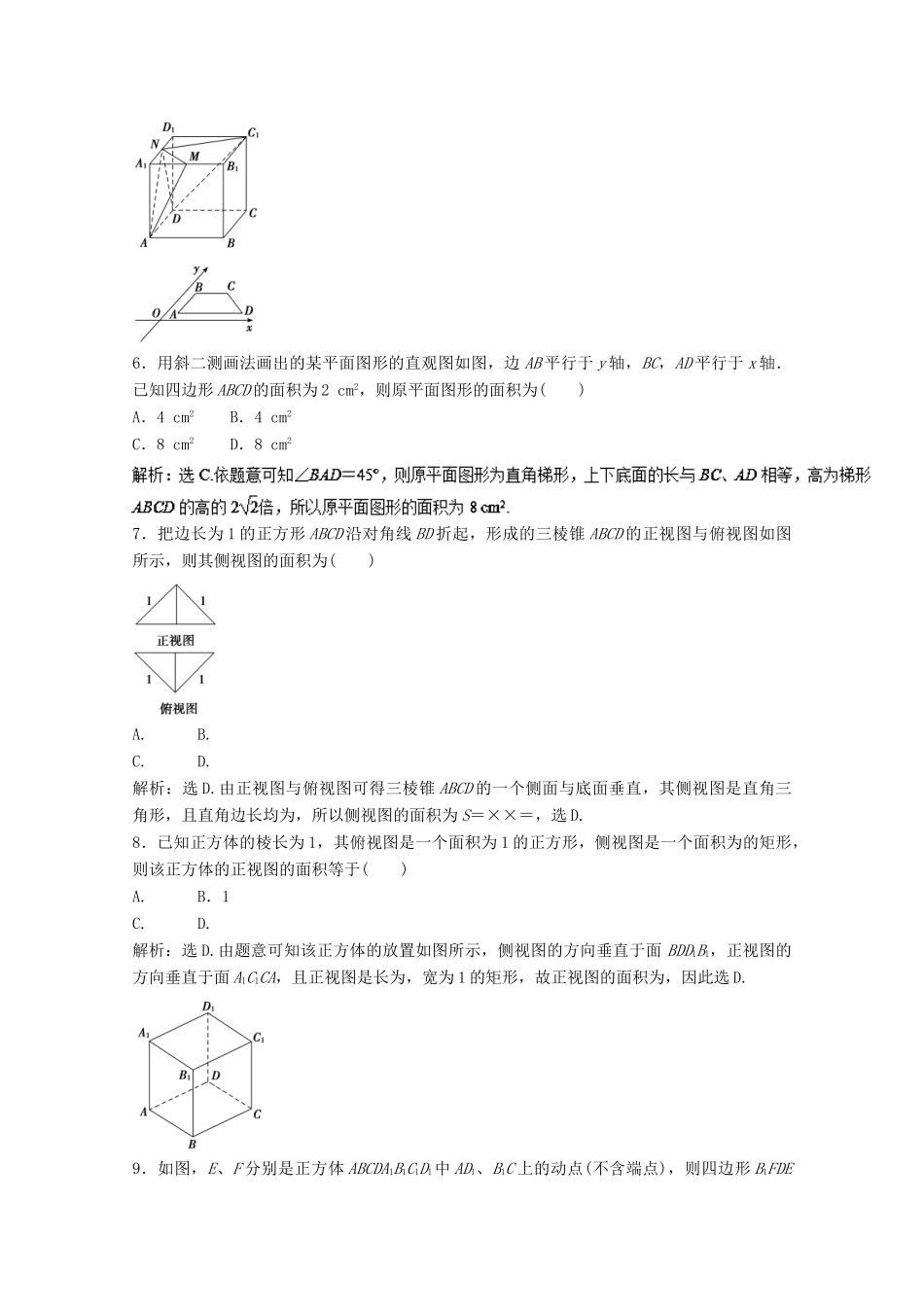

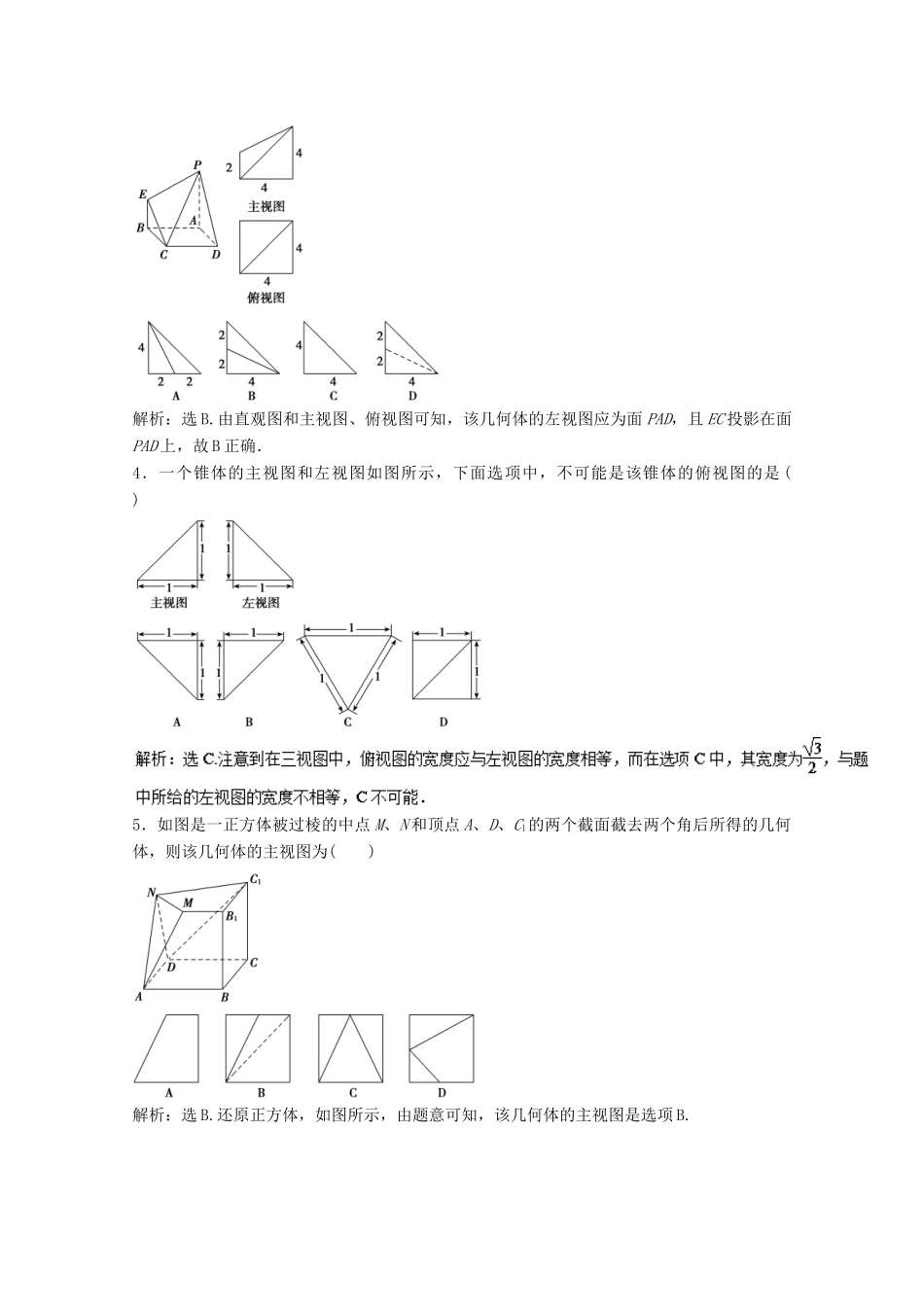

专题37空间几何体的结构及其三视图和直观图1．五棱柱中，不同在任何侧面且不同在任何底面的两顶点的连线称为它的对角线，那么一个五棱柱对角线的条数共有()A．20B．15C．12D．102．一个几何体的三视图形状都相同、大小均相等，那么这个几何体不可以是()A．球B．三棱锥C．正方体D．圆柱解析：选D.球、正方体的三视图形状都相同、大小均相等，首先排除选项A和C.对于如图所示三棱锥OABC，当OA、OB、OC两两垂直且OA＝OB＝OC时，其三视图的形状都相同，大小均相等，故排除选项B.不论圆柱如何设置，其三视图的形状都不会完全相同，故答案选D.3．如图是一几何体的直观图、主视图和俯视图．在主视图右侧，按照画三视图的要求画出的该几何体的左视图是()解析：选B.由直观图和主视图、俯视图可知，该几何体的左视图应为面PAD，且EC投影在面PAD上，故B正确．4．一个锥体的主视图和左视图如图所示，下面选项中，不可能是该锥体的俯视图的是()5．如图是一正方体被过棱的中点M、N和顶点A、D、C1的两个截面截去两个角后所得的几何体，则该几何体的主视图为()解析：选B.还原正方体，如图所示，由题意可知，该几何体的主视图是选项B.6．用斜二测画法画出的某平面图形的直观图如图，边AB平行于y轴，BC，AD平行于x轴．已知四边形ABCD的面积为2cm2，则原平面图形的面积为()A．4cm2B．4cm2C．8cm2D．8cm27．把边长为1的正方形ABCD沿对角线BD折起，形成的三棱锥ABCD的正视图与俯视图如图所示，则其侧视图的面积为()A.B.C.D.解析：选D.由正视图与俯视图可得三棱锥ABCD的一个侧面与底面垂直，其侧视图是直角三角形，且直角边长均为，所以侧视图的面积为S＝××＝，选D.8．已知正方体的棱长为1，其俯视图是一个面积为1的正方形，侧视图是一个面积为的矩形，则该正方体的正视图的面积等于()A.B．1C.D.解析：选D.由题意可知该正方体的放置如图所示，侧视图的方向垂直于面BDD1B1，正视图的方向垂直于面A1C1CA，且正视图是长为，宽为1的矩形，故正视图的面积为，因此选D.9．如图，E、F分别是正方体ABCDA1B1C1D1中AD1、B1C上的动点(不含端点)，则四边形B1FDE的俯视图可能是()10．如图是一个无盖的正方体盒子展开后的平面图，A，B，C是展开图上的三点，则在正方体盒子中，∠ABC的值为()A．30°B．45°C．60°D．90°解析：选C.还原正方体，如图所示，连接AB，BC，AC，可得△ABC是正三角形，则∠ABC＝60°.11．如图，水平放置的三棱柱的侧棱长和底边长均为2，且侧棱AA1⊥面A1B1C1，主视图是边长为2的正方形，俯视图为一个等边三角形，该三棱柱的左视图面积为()A．2B.C．2D．412．某几何体的三视图如图所示，则该几何体的体积为()A．12B．18C．24D．30解析：选C.由三视图还原几何体知，该几何体如图所示，其体积V＝VB1ABC＋VB1A1ACC1＝××3×4×2＋×3×5×4＝24.13．已知一个正三棱柱的所有棱长均相等，其侧(左)视图如图所示，那么此三棱柱正(主)视图的面积为________．解析：由正三棱柱三视图还原直观图可得正(主)视图是一个矩形，其中一边的长是侧(左)视图中三角形的高，另一边是棱长．因为侧(左)视图中三角形的边长为2，所以高为，所以正视图的面积为2.答案：214．如图，矩形O′A′B′C′是水平放置的一个平面图形的直观图，其中O′A′＝6，O′C′＝2，则原图形OABC的面积为________．答案：2415．如图，在正方体ABCDA1B1C1D1中，点P是上底面A1B1C1D1内一动点，则三棱锥PABC的正(主)视图与侧(左)视图的面积的比值为________．解析：如题图所示，设正方体的棱长为a，则三棱锥PABC的正(主)视图与侧(左)视图都是三角形，且面积都是a2，所以所求面积的比值为1.答案：116．如图，三棱锥ABCD中，AB⊥平面BCD，BC⊥CD，若AB＝BC＝CD＝2，则该三棱锥的侧视图(投影线平行于BD)的面积为________．解析：∵AB⊥平面BCD，投影线平行于BD，∴三棱锥ABCD的侧视图是一个以△BCD的BD边上的高为底，棱锥的高为高的三角形，∵BC⊥CD，AB＝BC＝CD＝2，∴△BCD中BD边上的高为，故该三棱锥的侧视图(投影线平行于BD)的面积S＝××2＝.答案：
