中型砌块砌筑工程施工工艺VIP免费

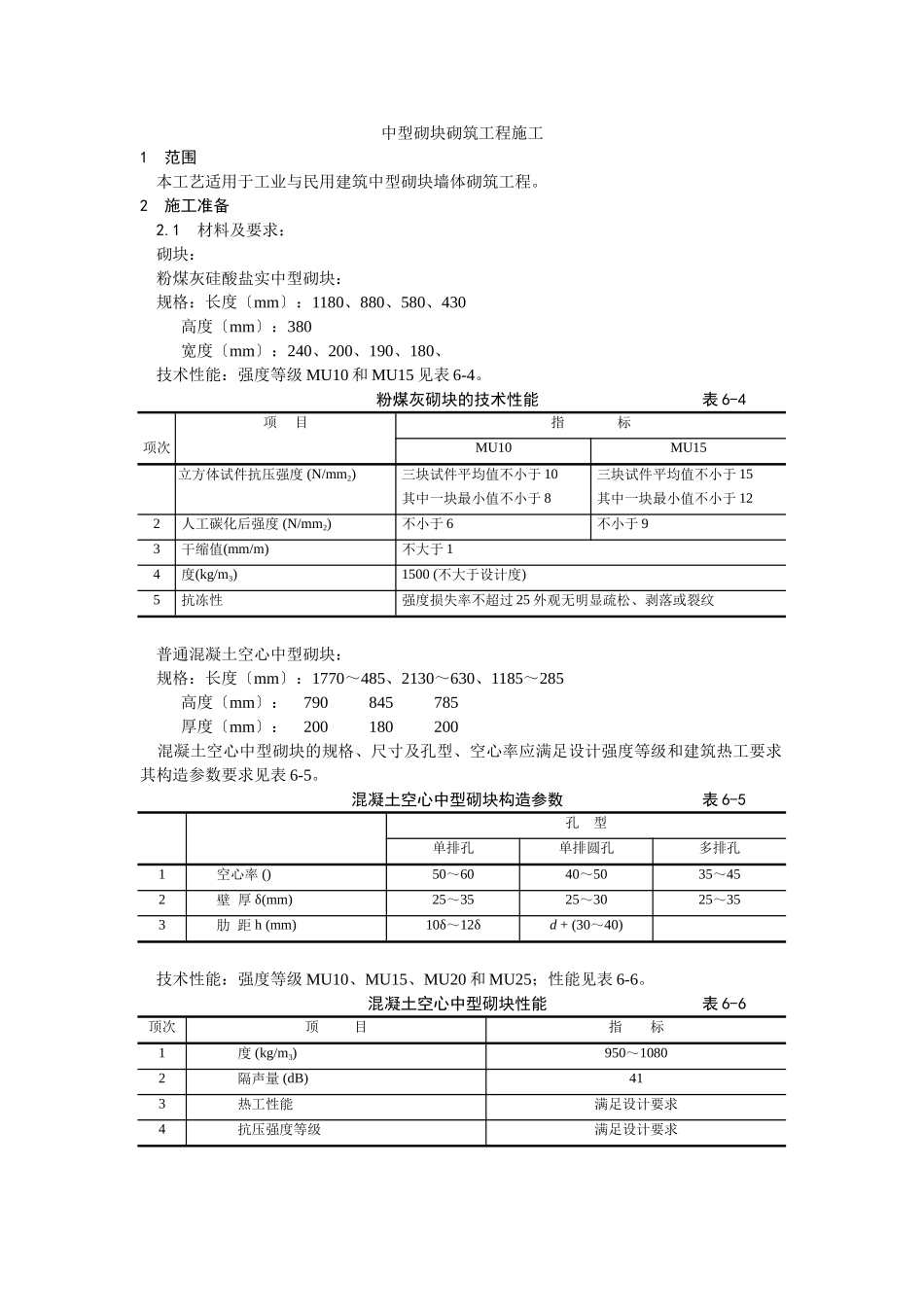

中型砌块砌筑工程施工1范围本工艺适用于工业与民用建筑中型砌块墙体砌筑工程。2施工准备2.1材料及要求：砌块：粉煤灰硅酸盐实中型砌块：规格：长度〔mm〕：1180、880、580、430高度〔mm〕：380宽度〔mm〕：240、200、190、180、技术性能：强度等级MU10和MU15见表6-4。粉煤灰砌块的技术性能表6-4项目指标项次MU10MU15立方体试件抗压强度(N/mm2)三块试件平均值不小于10其中一块最小值不小于8三块试件平均值不小于15其中一块最小值不小于122人工碳化后强度(N/mm2)不小于6不小于93干缩值(mm/m)不大于14度(kg/m3)1500(不大于设计度)5抗冻性强度损失率不超过25外观无明显疏松、剥落或裂纹普通混凝土空心中型砌块：规格：长度〔mm〕：1770～485、2130～630、1185～285高度〔mm〕：790845785厚度〔mm〕：200180200混凝土空心中型砌块的规格、尺寸及孔型、空心率应满足设计强度等级和建筑热工要求其构造参数要求见表6-5。混凝土空心中型砌块构造参数表6-5孔型单排孔单排圆孔多排孔1空心率()50～6040～5035～452壁厚δ(mm)25～3525～3025～353肋距h(mm)10δ～12δd+(30～40)技术性能：强度等级MU10、MU15、MU20和MU25；性能见表6-6。混凝土空心中型砌块性能表6-6顶次顶目指标1度(kg/m3)950～10802隔声量(dB)413热工性能满足设计要求4抗压强度等级满足设计要求加气混凝土砌块：规格：长度〔mm〕：600高度〔mm〕：200、250、300厚度〔mm〕：100、150、200、250技术性能：度分为500、600、700kg/m3三个级别其技术性能见表6-7。加气混凝土砌块性能表6-7指标500级600级700级1度(枯燥状态)(kg/m3)500±50600±50700±502立方体抗压强度(N/mm2)≥2.7≥4.0≥4.7枯燥收缩值温度20±1℃相对湿度41～45条件下测定≤0.5≤0.5≤0.5(mm/m)温度20±1℃相对湿度41～45条件下测定≤0.8≤0.8≤0.8抗冻性(冻融15次后)重量损失()强度损失()≤0.5≤20≤0.5≤20≤0.5≤20废渣混凝个空心中型砌块规格见表6-8。表6-8项次品种构造尺寸(mm)长度高度厚度1煤干石空心砌块1185～285880～3852002粉煤灰空心砌块1170～170610～380240～2003沸腾炉渣空心砌块1180～280880200技术性能：废渣混凝土空心中型砌块以煤干石、粉煤灰、沸腾炉渣为原料制作的砌块其性能见表6-9废渣混凝土空心中型砌块技术性能表6-9项次指标项目煤干石砌块粉煤灰砌块沸腾炉渣砌块1材料强度(N/mm2)15～27152块体强度(N/mm2)6.8～10.9MU5MU5.5～7.03度(枯燥状态)(kg/m3)1100～135011004人工碳化系数0.72～0.930.655收缩值(mm/m)0.32～0.376抗冻性(强度损失)()8～97导热系数(W/m·k)0.94～1.120.66其他砌块：抗震异形空心砌块、石膏砌块陶粒混凝土砌块应按设计要求选用合格的砌块。砌筑用砂浆：主要是水泥、中砂、石灰膏、外加剂等材料配制的砂浆。2.2主要机具：机械：塔式起重机、卷扬机及井架、切割机。3工具：夹具、手锯、灰斗、吊篮、大铲、小撬棍、手推年。2.3作业条件：中型砌块砌筑施工前应结合砌体和砌块的特点、设计图纸要求及现场详细条件编制施工方案准备好施工机具做好施工平面布置划分施工段安排好施工流水、工序穿插衔接施工。中型砌块砌筑施工前必须做完根底工程办完隐检预检手续。放好砌体墙身位置线、门窗口等位置线经历线符合设计图纸要求预检合格。按砌筑操作需要找好标高立好标尺杆。搭设好操作和卸料架子。配制异形尺寸砌块〔同材割制〕；砂浆经试配确定配合比准备好试模。3操作工艺3.1工艺流程：墙体放线→制备砂浆→砌块排列→铺砂浆→砌块就位→校正→砌块浇水砂筑镶砖→竖缝灌砂浆→勒缝3.2墙体放线：砌体施工前应将根底面或楼层构造面按标高找平根据砌筑图放出第一皮砌块的轴线、砌体边线和洞口线。3.3砌块排列：按砌块排列图在墙体线范围内分块定尺、划线。排列砌块的和要求如下：砌块砌体在砌筑前应根据工程设计施工图结合砌块的品种、规格、绘制砌体砌块的排列图经审核无误按图排列砌块。砌块排列应从地基或根底面、±0.00面排列排列时尽可能采用主规格的砌块砌体中主规格砌块应占总量的75～80。砌块排列上、下皮应错缝搭砌搭砌长度一般为砌块的1/2不得小于砌块高的1/3也不应小于150mm假如搭错缝长度满足不了规定的压搭要求应...
