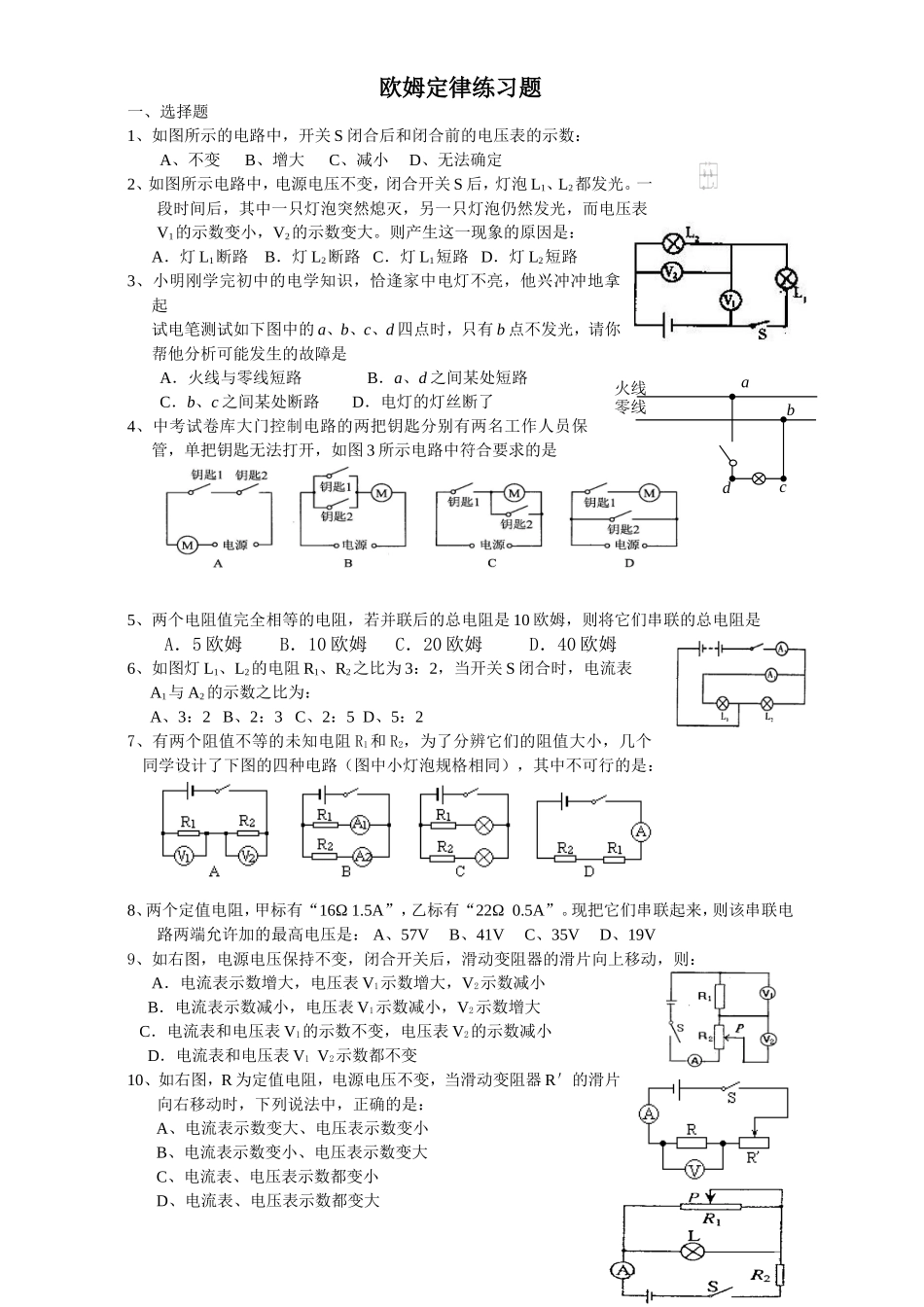

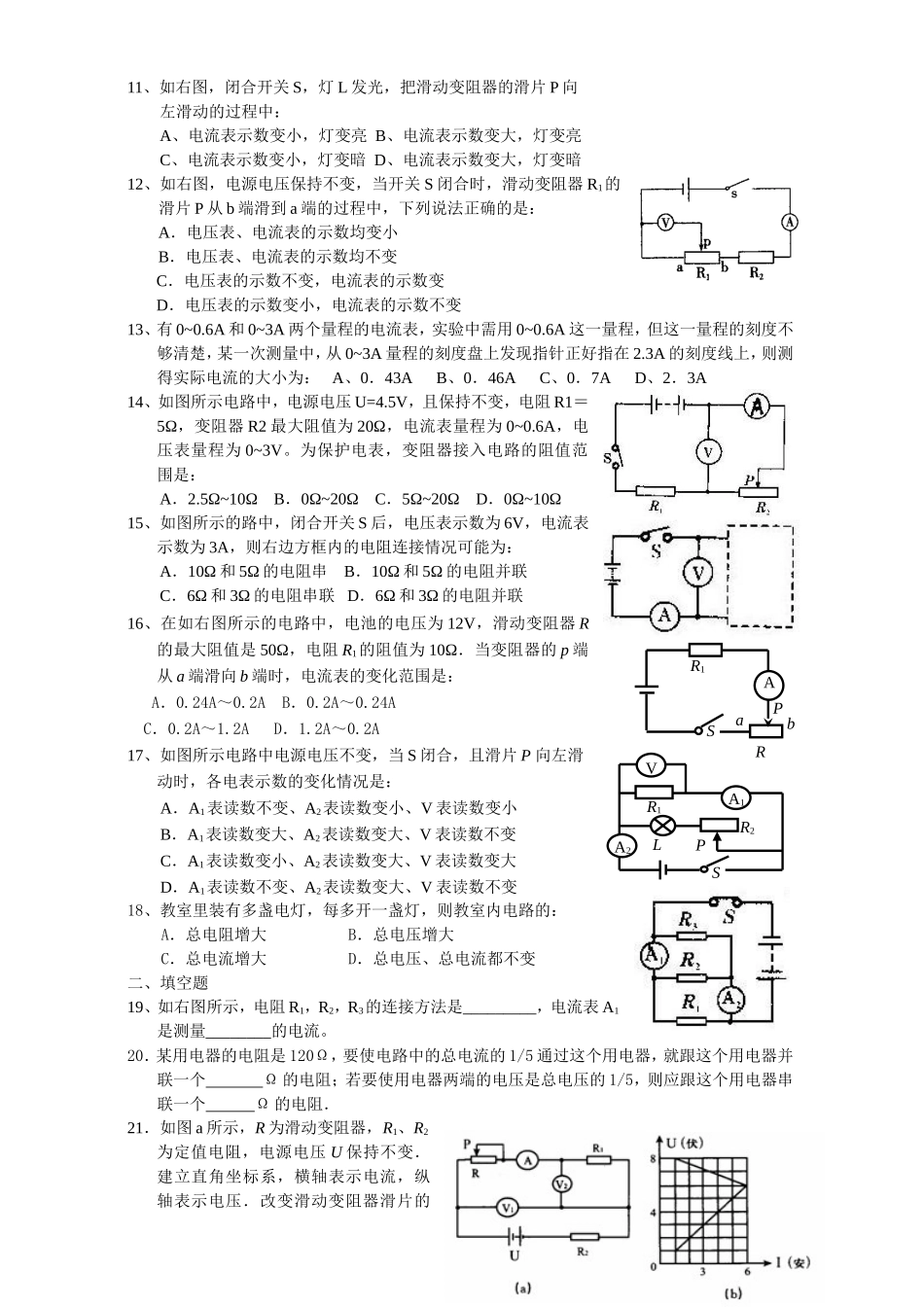

欧姆定律练习题一、选择题1、如图所示的电路中，开关S闭合后和闭合前的电压表的示数：A、不变B、增大C、减小D、无法确定2、如图所示电路中，电源电压不变，闭合开关S后，灯泡L1、L2都发光。一段时间后，其中一只灯泡突然熄灭，另一只灯泡仍然发光，而电压表V1的示数变小，V2的示数变大。则产生这一现象的原因是：A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路3、小明刚学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿起试电笔测试如下图中的a、b、c、d四点时，只有b点不发光，请你帮他分析可能发生的故障是A．火线与零线短路B．a、d之间某处短路C．b、c之间某处断路D．电灯的灯丝断了4、中考试卷库大门控制电路的两把钥匙分别有两名工作人员保管，单把钥匙无法打开，如图3所示电路中符合要求的是5、两个电阻值完全相等的电阻，若并联后的总电阻是10欧姆，则将它们串联的总电阻是A．5欧姆B．10欧姆C．20欧姆D．40欧姆6、如图灯L1、L2的电阻R1、R2之比为3：2，当开关S闭合时，电流表A1与A2的示数之比为：A、3：2B、2：3C、2：5D、5：27、有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学设计了下图的四种电路（图中小灯泡规格相同），其中不可行的是：8、两个定值电阻，甲标有“16Ω1.5A”，乙标有“22Ω0.5A”。现把它们串联起来，则该串联电路两端允许加的最高电压是：A、57VB、41VC、35VD、19V9、如右图，电源电压保持不变，闭合开关后，滑动变阻器的滑片向上移动，则：A．电流表示数增大，电压表V1示数增大，V2示数减小B．电流表示数减小，电压表V1示数减小，V2示数增大C．电流表和电压表V1的示数不变，电压表V2的示数减小D．电流表和电压表V1V2示数都不变10、如右图，R为定值电阻，电源电压不变，当滑动变阻器R＇的滑片向右移动时，下列说法中，正确的是：A、电流表示数变大、电压表示数变小B、电流表示数变小、电压表示数变大C、电流表、电压表示数都变小D、电流表、电压表示数都变大火线零线abcdSARPR1ab11、如右图，闭合开关S，灯L发光，把滑动变阻器的滑片P向左滑动的过程中：A、电流表示数变小，灯变亮B、电流表示数变大，灯变亮C、电流表示数变小，灯变暗D、电流表示数变大，灯变暗12、如右图，电源电压保持不变，当开关S闭合时，滑动变阻器R1的滑片P从b端滑到a端的过程中，下列说法正确的是：A．电压表、电流表的示数均变小B．电压表、电流表的示数均不变C．电压表的示数不变，电流表的示数变D．电压表的示数变小，电流表的示数不变13、有0~0.6A和0~3A两个量程的电流表，实验中需用0~0.6A这一量程，但这一量程的刻度不够清楚，某一次测量中，从0~3A量程的刻度盘上发现指针正好指在2.3A的刻度线上，则测得实际电流的大小为：A、0．43AB、0．46AC、0．7AD、2．3A14、如图所示电路中，电源电压U=4.5V，且保持不变，电阻R1＝5Ω，变阻器R2最大阻值为20Ω，电流表量程为0~0.6A，电压表量程为0~3V。为保护电表，变阻器接入电路的阻值范围是：A．2.5Ω~10ΩB．0Ω~20ΩC．5Ω~20ΩD．0Ω~10Ω15、如图所示的路中，闭合开关S后，电压表示数为6V，电流表示数为3A，则右边方框内的电阻连接情况可能为：A．10Ω和5Ω的电阻串B．10Ω和5Ω的电阻并联C．6Ω和3Ω的电阻串联D．6Ω和3Ω的电阻并联16、在如右图所示的电路中，电池的电压为12V，滑动变阻器R的最大阻值是50Ω，电阻R1的阻值为10Ω．当变阻器的p端从a端滑向b端时，电流表的变化范围是：A．0.24A～0.2AB．0.2A～0.24AC．0.2A～1.2AD．1.2A～0.2A17、如图所示电路中电源电压不变，当S闭合，且滑片P向左滑动时，各电表示数的变化情况是：A．A1表读数不变、A2表读数变小、V表读数变小B．A1表读数变大、A2表读数变大、V表读数不变C．A1表读数变小、A2表读数变大、V表读数变大D．A1表读数不变、A2表读数变大、V表读数不变18、教室里装有多盏电灯，每多开一盏灯，则教室内电路的：A．总电阻增大B．总电压增大C．总电流增大D．总电压、总电流都不变二、填空题19、如右图所示，电阻R1，R2，R3的连接方法是_________，电流表A1是测量________的电流。20．某用电器的电阻是120Ω，要使电路中的总电流的1/5通过...
