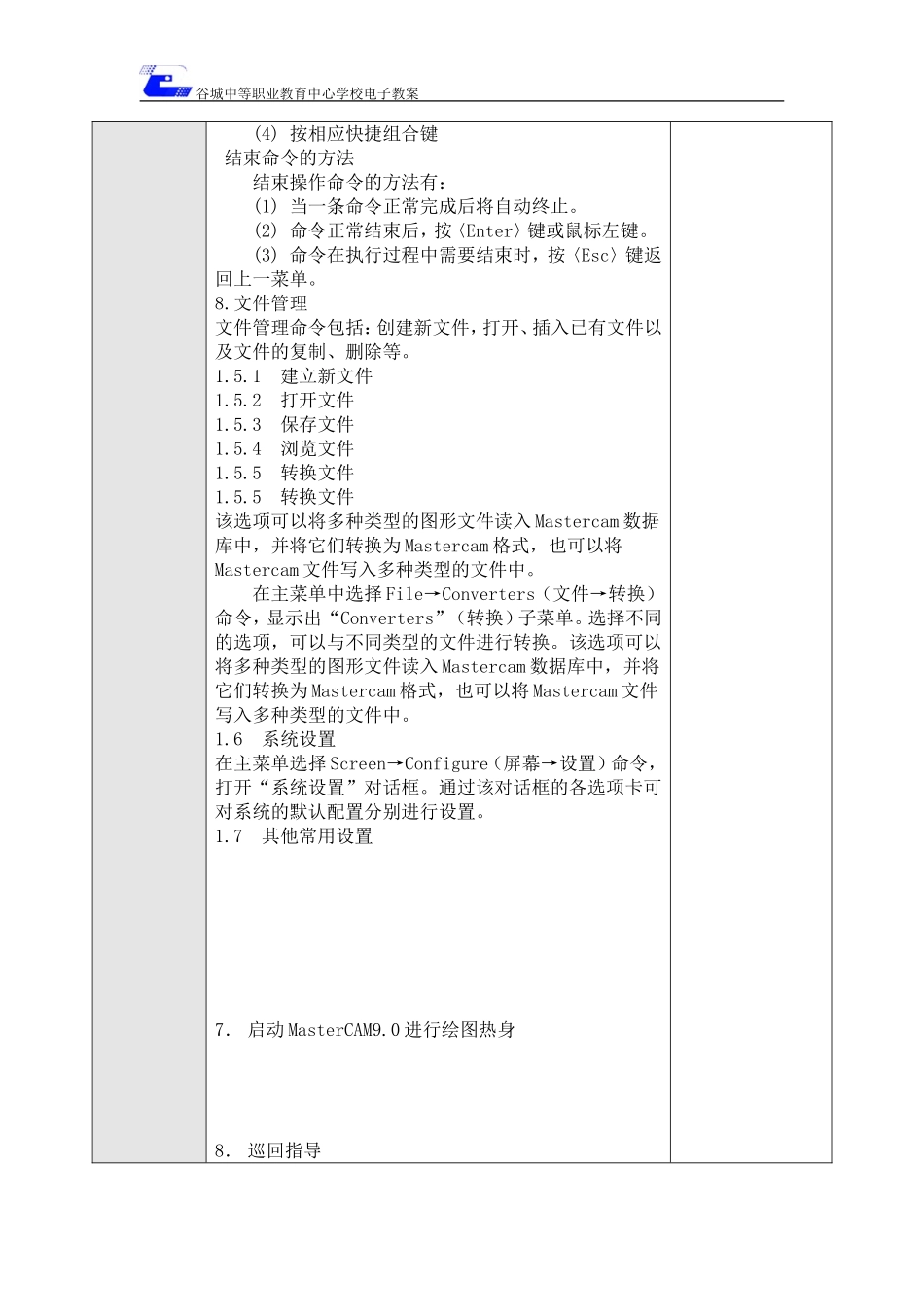

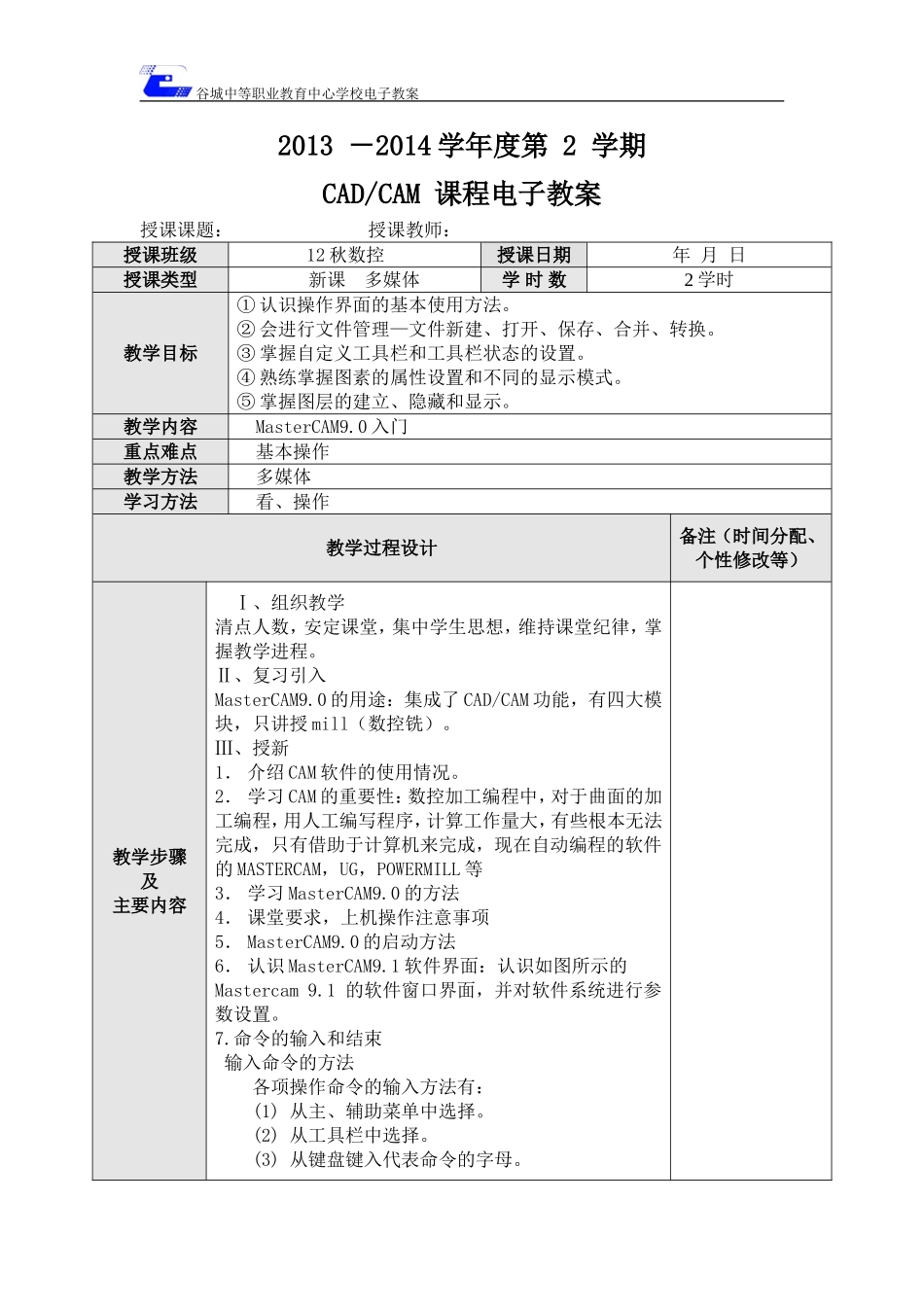

谷城中等职业教育中心学校电子教案2013－2014学年度第2学期CAD/CAM课程电子教案授课课题：授课教师：授课班级12秋数控授课日期年月日授课类型新课多媒体学时数2学时教学目标①认识操作界面的基本使用方法。②会进行文件管理—文件新建、打开、保存、合并、转换。③掌握自定义工具栏和工具栏状态的设置。④熟练掌握图素的属性设置和不同的显示模式。⑤掌握图层的建立、隐藏和显示。教学内容MasterCAM9.0入门重点难点基本操作教学方法多媒体学习方法看、操作教学过程设计备注（时间分配、个性修改等）教学步骤及主要内容Ⅰ、组织教学清点人数，安定课堂，集中学生思想，维持课堂纪律，掌握教学进程。Ⅱ、复习引入MasterCAM9.0的用途：集成了CAD/CAM功能，有四大模块，只讲授mill（数控铣）。Ⅲ、授新1．介绍CAM软件的使用情况。2．学习CAM的重要性：数控加工编程中，对于曲面的加工编程，用人工编写程序，计算工作量大，有些根本无法完成，只有借助于计算机来完成，现在自动编程的软件的MASTERCAM，UG，POWERMILL等3．学习MasterCAM9.0的方法4．课堂要求，上机操作注意事项5．MasterCAM9.0的启动方法6．认识MasterCAM9.1软件界面：认识如图所示的Mastercam9.1的软件窗口界面，并对软件系统进行参数设置。7.命令的输入和结束输入命令的方法各项操作命令的输入方法有：(1)从主、辅助菜单中选择。(2)从工具栏中选择。(3)从键盘键入代表命令的字母。谷城中等职业教育中心学校电子教案(4)按相应快捷组合键结束命令的方法结束操作命令的方法有：(1)当一条命令正常完成后将自动终止。(2)命令正常结束后，按〈Enter〉键或鼠标左键。(3)命令在执行过程中需要结束时，按〈Esc〉键返回上一菜单。8.文件管理文件管理命令包括：创建新文件，打开、插入已有文件以及文件的复制、删除等。1.5.1建立新文件1.5.2打开文件1.5.3保存文件1.5.4浏览文件1.5.5转换文件1.5.5转换文件该选项可以将多种类型的图形文件读入Mastercam数据库中，并将它们转换为Mastercam格式，也可以将Mastercam文件写入多种类型的文件中。在主菜单中选择File→Converters（文件→转换）命令，显示出“Converters”（转换）子菜单。选择不同的选项，可以与不同类型的文件进行转换。该选项可以将多种类型的图形文件读入Mastercam数据库中，并将它们转换为Mastercam格式，也可以将Mastercam文件写入多种类型的文件中。1.6系统设置在主菜单选择Screen→Configure（屏幕→设置）命令，打开“系统设置”对话框。通过该对话框的各选项卡可对系统的默认配置分别进行设置。1.7其他常用设置7．启动MasterCAM9.0进行绘图热身8．巡回指导谷城中等职业教育中心学校电子教案9．小结：课堂练习其他小结与作业课堂小结本课作业本课教学后记（课堂设计理念，实际教学效果及改进设想）教研组长审核签字：年月日授课班级12秋数控授课日期年月日授课类型学时数学时教学目标熟练掌握绘制任意点、圆周点、网格点、指定位置、等分点的方法。教学内容点的创建重点难点等分点、网格点、圆周点教学方法讲练学习方法教学过程设计备注（时间分配、个性修改等）谷城中等职业教育中心学校电子教案教学步骤及主要内容Ⅰ、组织教学清点人数，安定课堂，集中学生思想，维持课堂纪律，掌握教学进程。Ⅱ、复习引入1、启动Mastercam9.12、Mastercam9.1软件窗口界面3、系统设置Ⅲ、上机练习一、任务描述1.认识如图所示的Mastercam9.1的软件窗口界面，并对软件系统进行参数设置。2．改变窗口颜色3.利用等分绘点画五角星。3.指定长度绘点4.用网格点功能绘正边形。5.用圆周点功能画八边形二、任务实施1.启动Mastercam9.12.Mastercam9.1软件窗口界面3.系统设置4.绘图探索a绘点并连接成直线：b在D80圆周上等分绘点6个后画五角星c在直线上绘7个等分点d在直线上指定左端点每30长度绘点3个e网格点2行2列，绘正方形f网格点3行2列，绘长方形，与水平成30度g给R40圆周点，并连成八形hij5、离开Mastercam9.1课堂练习其他小结与作业谷城中等职业教育中心学校电子教案课堂小结本课作业本课教学后记（课堂设计理念，实际教学效果及改进设想）教研组长审核签字：年月日授课班级12秋数控...
