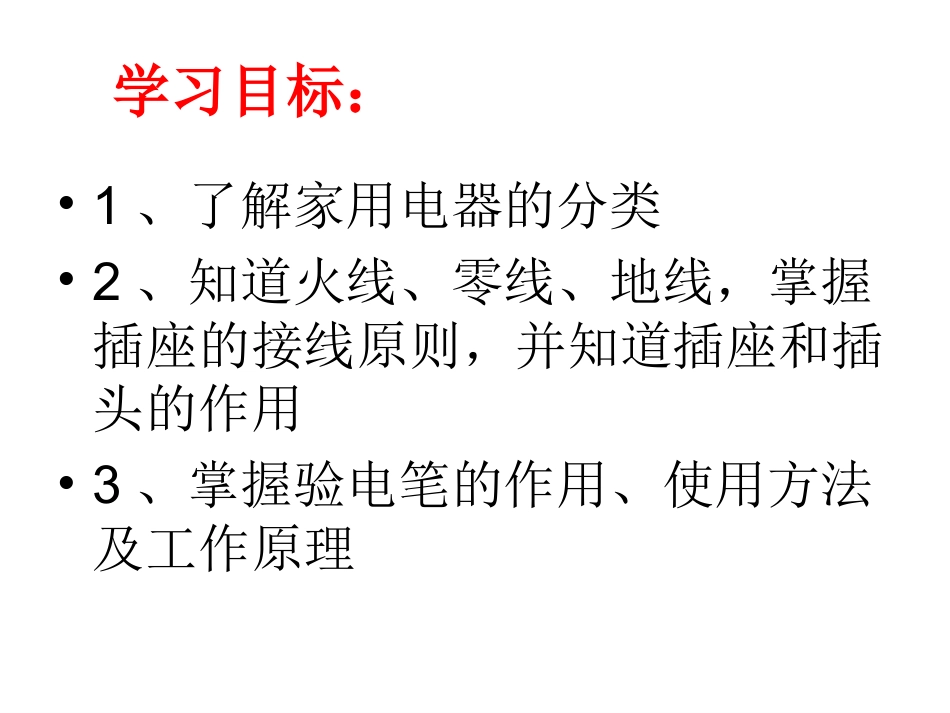

学习目标:•1、了解家用电器的分类•2、知道火线、零线、地线,掌握插座的接线原则,并知道插座和插头的作用•3、掌握验电笔的作用、使用方法及工作原理家庭电路:是给家用电器供电的电路家用电器是把电能转变为其他形式的能量或进行某种信息处理,服务于家庭生活的电器设备。1、家用电器电热类电动类照明类信息类电视机电脑195w200w60w200w1100w800w2100w40w15w微波炉电饭锅电磁炉电风扇电冰箱照明灯节能灯1、家用电器的分类靠电流通过导体产生热量加热(即焦耳定律)。如:电热水器、电饭锅、电熨斗等。利用交变电流的磁场变化在铁磁性锅体中产生涡旋电流而发热。如:电磁灶。利用特定高频电磁波使食物分子运动加快而使其温度升高。如:微波炉。2、家用电器的连接插座两孔插座三孔插座家庭电路预留的电源接口作用两脚插头三脚插头插头家用电器连接电源的接头作用带电,220V不带电不带电注意:用电器是接在火线与零线之间的220V电压下才能工作的。左零右火上接地接用电器的工作部分接金属外壳用电器的金属外壳与保护接地线相连插头三孔插座比两孔插座多的那孔有什么作用呢?防止因用电器漏电时金属外壳带电而使人触电。一般有的用电器用三孔插座和插头。没有金属外壳的用电器则用孔插座,如电视机。金属外壳两什么情况下使用三孔插座?什么情况下使用两孔插座?如:电水壶,空调,电冰箱,电淋浴器。外壳导电外壳不导电3、验电笔(1)用途:辨别火线与零线(2)种类:(3)构造:(4)使用方法:(5)验电笔的工作原理(1)验电笔中为什么要串联一个高阻值电阻?(2)验电笔验零线时为什么辉光管不发光?(3)使用验电笔时,为什么不能用手碰笔尖的金属体?答:只有当串联一个高电阻时,通过人体的电流会非常小,人体才是安全的。答:零线对地电压是0V,此时没有电流产生,当然不会使氖管发光。答:当用手碰笔尖的金属体时,人体两端就有220V的电压,这时产生的强电流就会流过人体,发生安全事故。练习使用测电笔友情提示:手不要触到笔尖下列各用电器中,电功率达到1kw的用电器是()A.电冰箱B.微波炉C.电风扇D.电视机课堂练习课堂练习11课堂练习课堂练习11B如图所示,三孔插座比两孔插座多的那个孔是跟______________连接的,当用电器的三脚插头插在三孔插座里时,除把用电部分连入电路外,还把用电器的_______________与__________________连接起来。保护接地线保护接地线金属外壳课堂练习课堂练习22课堂练习课堂练习223、三脚插头中上脚为什么较长?插插头时可以先,拔插头时可以后。(填“接地”、“离地”)课堂练习课堂练习33课堂练习课堂练习33接地离地请在图中用导线将一个三孔插座连入电路.课堂练习课堂练习44课堂练习课堂练习44我国家庭电路的供电电压是V。在图所示的甲、乙两种使用验电笔的方法中,正确的是,此时手接触了,用它检测电源线时,如果氖管发光表示接触的是。220乙金属体笔尾火线课堂练习课堂练习55课堂练习课堂练习55甲乙小明家买了一台“220V1500W”的热水器,由于安装的位置离固定插座太远,便到商店买了标有“220V6A”字样的插座、标有“220V10A”字样的插头以及导线,组装了一个多孔的移动插座(如图)。请问:从安全用电的角度指出这个移动插座存在的两个问题:课堂练习课堂练习66课堂练习课堂练习66②插座:允许通过的电流小,而热水器正常工作时的电流大,容易烧坏插座①插头:没有使用三脚插头1用电器2插座3插头4验电笔
