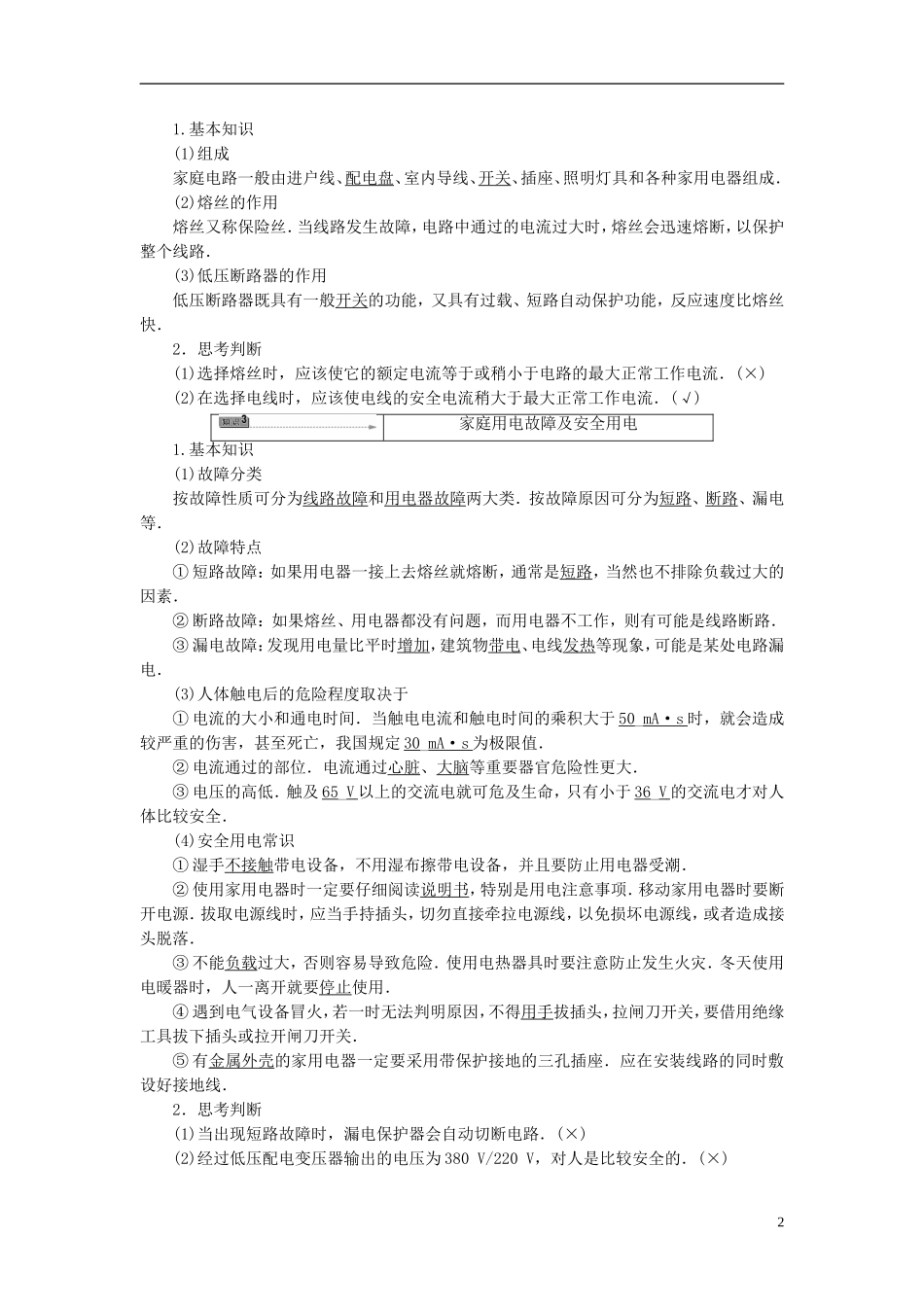

第 2 节 家庭用电课 标 解 读重 点 难 点1.知道电路有两种基本连接方式，即串联和并联，了解串联电路和并联电路的特点，会连接简单的电路．2.了解家庭电路的组成．知道熔丝和低压断路器在电路中的作用，能根据家庭的实际用电功率选择熔丝或低压断路器．3.了解家庭用电中常见的一些故障及其原因，有排除简单故障的意识，能自己动手排除一些简单的故障．4.了解安全用电知识，具有安全用电的意识．知道家庭用电量的计算方法，能估算家庭的用电量，具有节约用电的意识，培养可持续发展意识.1.串、并联电路的特点，家庭电路的联接方式和常见故障，家庭用电注意事项．(重点)2.电路故障的检查和保险丝熔断的原因．(难点)串联电路和并联电路1.基本知识(1)电路的组成一个完整的电路应由电源、开关和用电器(或元件)组成．用电器不止一个，把多个用电器连接起来有两种基本的方式：串联和并联．(2)串联电路① 串联电路：在一个电路中把所有用电器(或元件)一个接一个地依次串接起来，电流只有一个通路．② 三个基本特点a．串联电路中各处的电流相等．b．串联电路两端的总电压等于各部分电路的电压之和．U＝U1＋ U 2＋ U 3＋…c．串联电路的总电阻等于各部分电路的电阻之和．R＝R1＋ R 2＋ R 3＋…(3)并联电路① 并联电路：把用电器(或元件)并列地连接起来，电流有多条通路，能用开关接通或切断整个电路和部分电路．② 三个基本特点a．各支路两端的电压相等．b．干路中的电流等于各支路中的电流之和．I＝I1＋ I 2＋ I 3＋…c．并联电路总电阻的倒数等于各支路电阻的倒数之和.＝＋＋＋…2．思考判断(1)并联电路中，当其中一个支路电阻增大时，电路总电阻减小．(×)(2)并联电路的总电阻等于各支路电阻的倒数之和．(×)(3)并联电路中，并联电阻的个数越多总电阻越小．(√)3．探究交流并联电路的总功率和各支路功率有何关系？【提示】 并联电路的总功率等于各支路功率之和．家庭电路11.基本知识(1)组成家庭电路一般由进户线、配电盘、室内导线、开关、插座、照明灯具和各种家用电器组成．(2)熔丝的作用熔丝又称保险丝．当线路发生故障，电路中通过的电流过大时，熔丝会迅速熔断，以保护整个线路．(3)低压断路器的作用低压断路器既具有一般开关的功能，又具有过载、短路自动保护功能，反应速度比熔丝快．2．思考判断(1)选择熔丝时，应该使它的额定电流等于或稍小于电路的最大正常工作电流．(×)(2)在选择电线时，应该使电线的安全电流稍大于...
