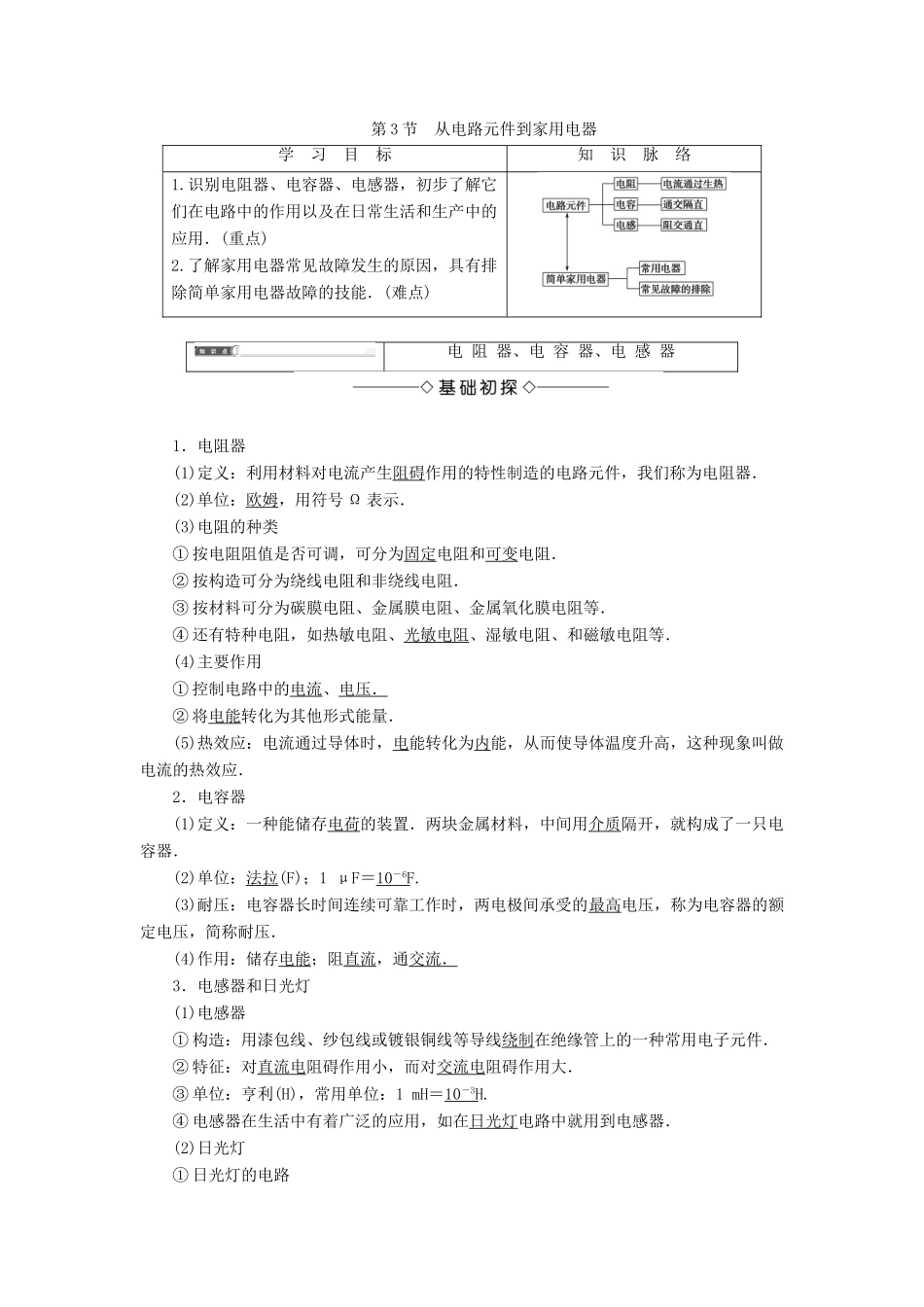

第 3 节 从电路元件到家用电器学 习 目 标知 识 脉 络1.识别电阻器、电容器、电感器，初步了解它们在电路中的作用以及在日常生活和生产中的应用．(重点)2.了解家用电器常见故障发生的原因，具有排除简单家用电器故障的技能．(难点)电 阻 器、电 容 器、电 感 器1．电阻器(1)定义：利用材料对电流产生阻碍作用的特性制造的电路元件，我们称为电阻器．(2)单位：欧姆，用符号 Ω 表示．(3)电阻的种类① 按电阻阻值是否可调，可分为固定电阻和可变电阻．② 按构造可分为绕线电阻和非绕线电阻．③ 按材料可分为碳膜电阻、金属膜电阻、金属氧化膜电阻等．④ 还有特种电阻，如热敏电阻、光敏电阻、湿敏电阻、和磁敏电阻等．(4)主要作用① 控制电路中的电流、电压．② 将电能转化为其他形式能量．(5)热效应：电流通过导体时，电能转化为内能，从而使导体温度升高，这种现象叫做电流的热效应．2．电容器(1)定义：一种能储存电荷的装置．两块金属材料，中间用介质隔开，就构成了一只电容器．(2)单位：法拉(F)；1 μF＝10 － 6 F.(3)耐压：电容器长时间连续可靠工作时，两电极间承受的最高电压，称为电容器的额定电压，简称耐压．(4)作用：储存电能；阻直流，通交流．3．电感器和日光灯(1)电感器① 构造：用漆包线、纱包线或镀银铜线等导线绕制在绝缘管上的一种常用电子元件．② 特征：对直流电阻碍作用小，而对交流电阻碍作用大．③ 单位：亨利(H)，常用单位：1 mH＝10 － 3 H.④ 电感器在生活中有着广泛的应用，如在日光灯电路中就用到电感器．(2)日光灯① 日光灯的电路日光灯的电路如图 531 所示．图 531② 启动器利用氖管的辉光放电，起着自动把电路接通和断开的作用．③ 镇流器在日光灯点燃时，利用自感现象，产生瞬时高压；在日光灯正常发光时，利用自感现象起降压限流作用．1．电容器在交变电路中，相当于一个电阻具有分压作用．(√)2．电容器接到交流电源时，有自由电荷通过电容器．(×)3．日光灯正常发光后，启动器就不起什么作用了．(√)4．镇流器只起升压作用．(×)为什么电容器与直流电源相连时，不能形成持续的电流？【提示】 当电容器与直流电源的两极相连接时，接通的瞬间因电容器充电产生瞬时电流，充电完毕后，电容器两极板间电压与电源两极间电压相等，电路中没有电流．1．电容器(1)工作原理电容器广泛应用于滤波、耦合、振荡等电子电路中，如收音机的调谐电路中就有电容器．电容器的工作原理如...
