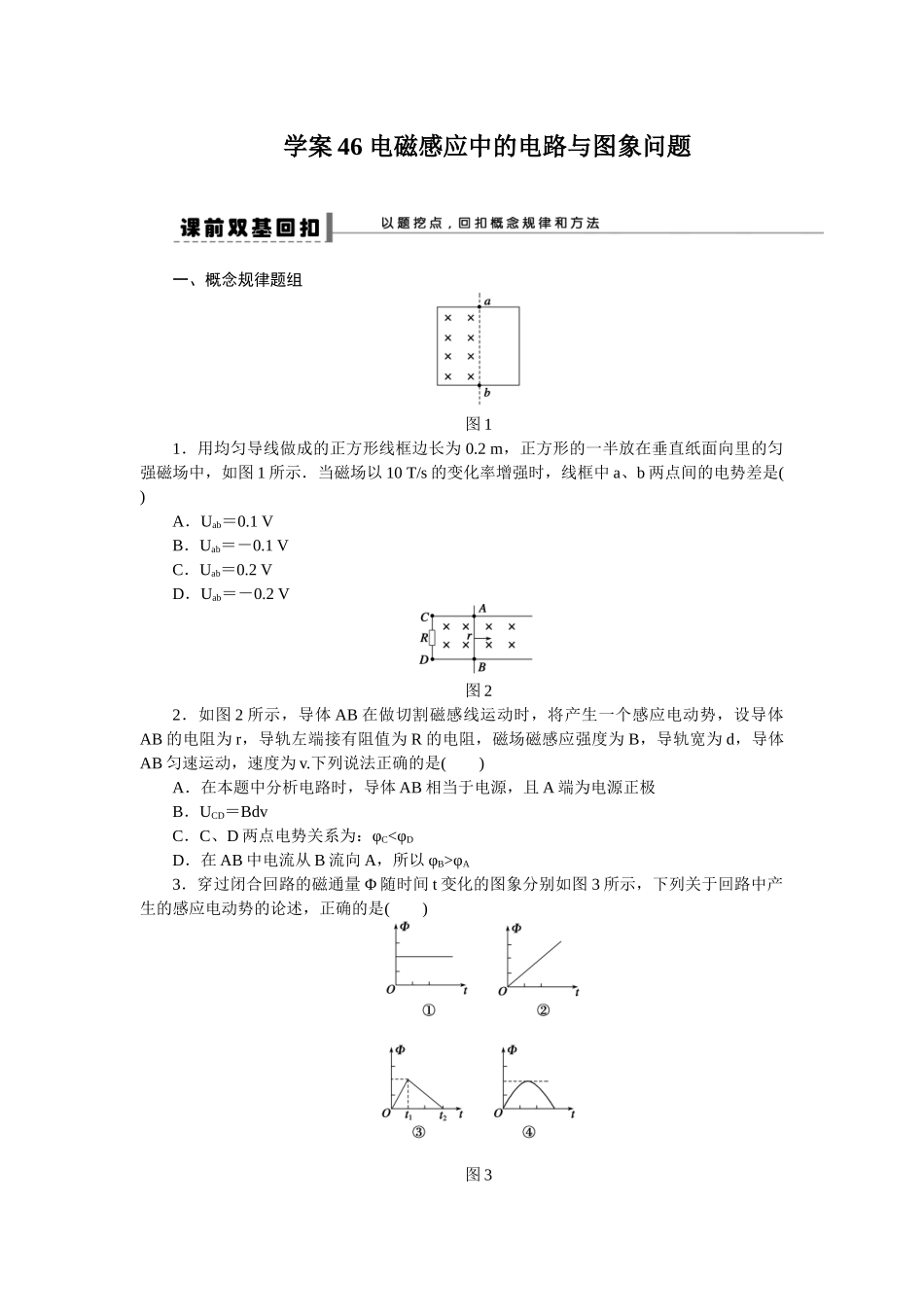

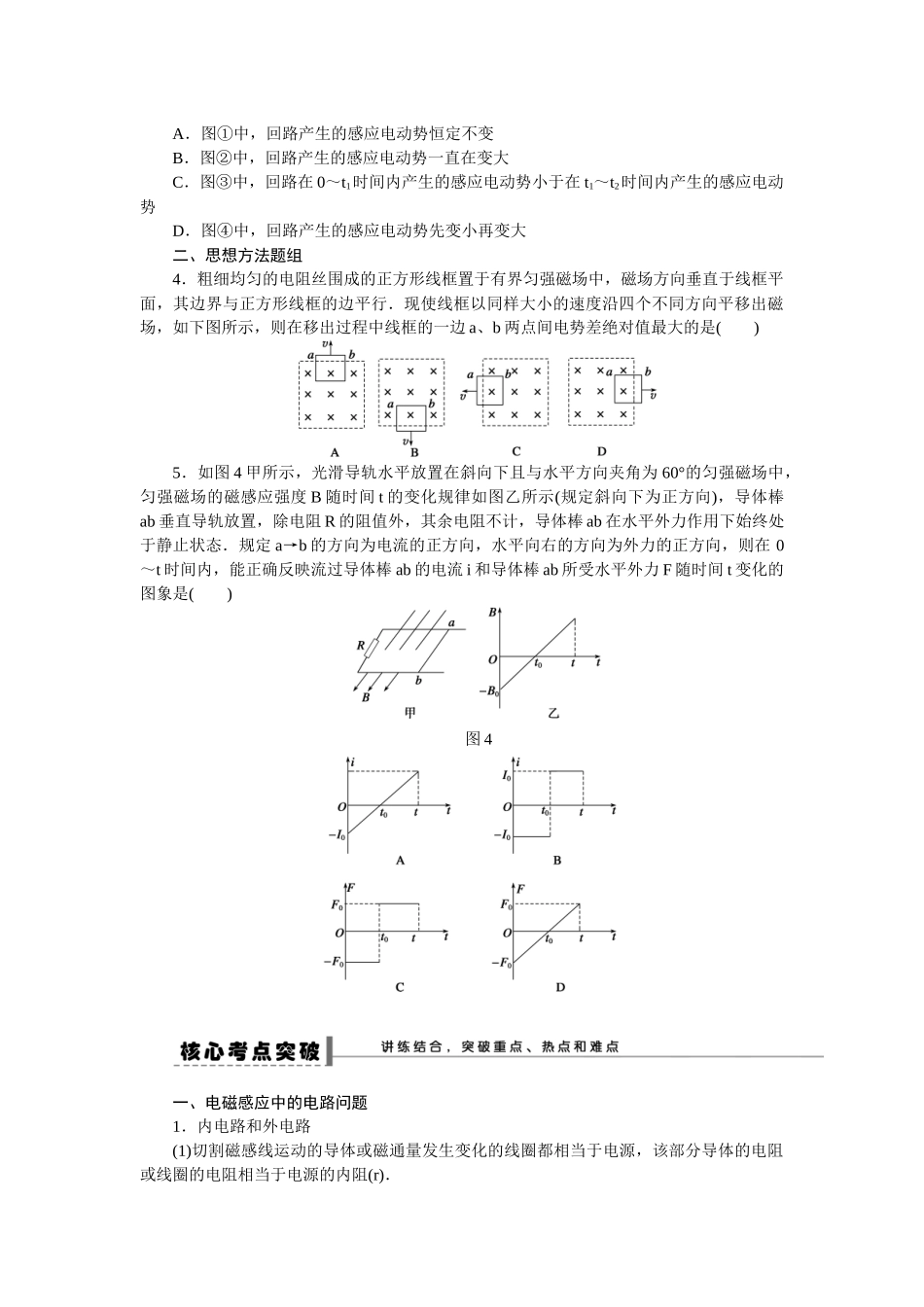

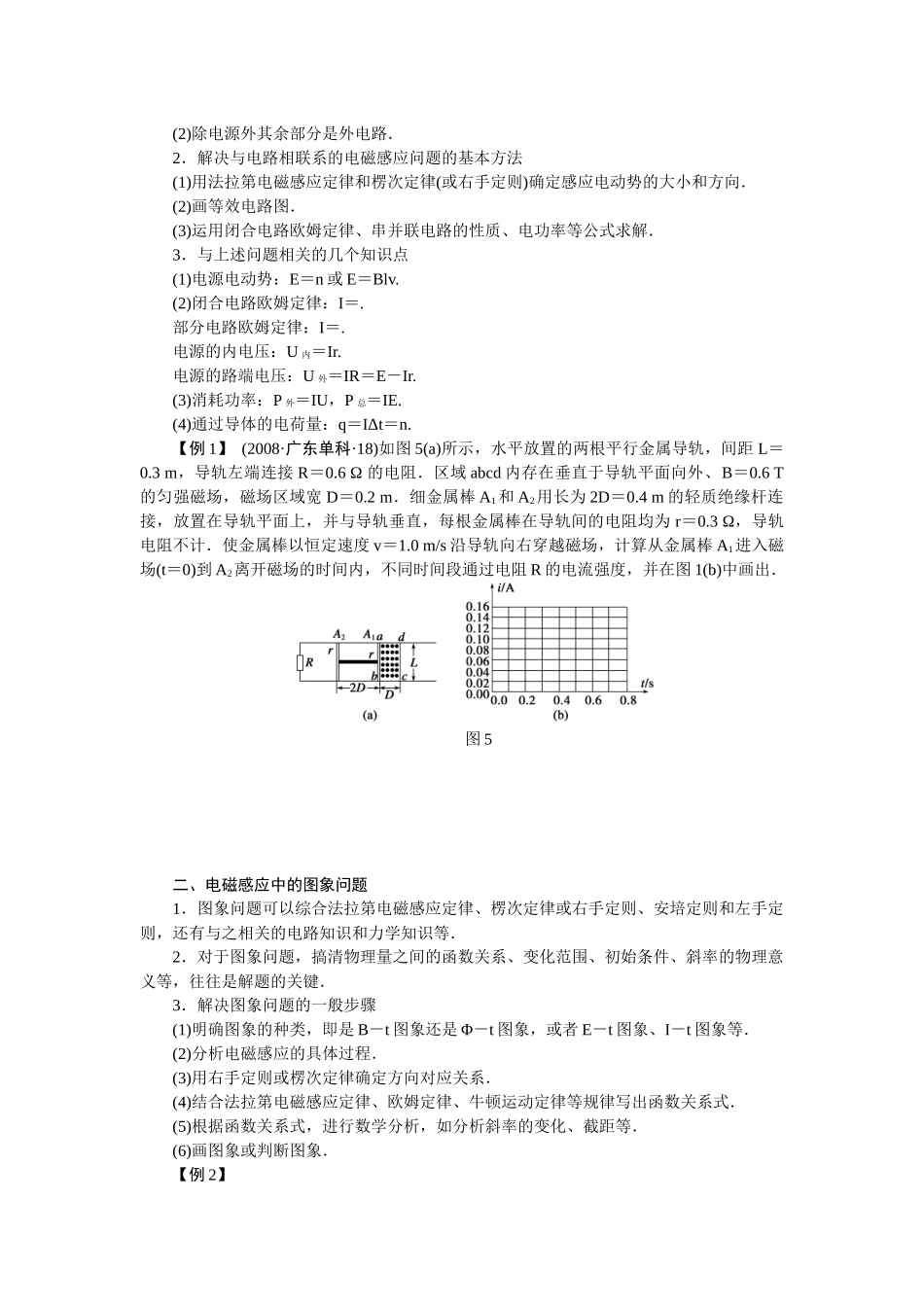

学案46电磁感应中的电路与图象问题一、概念规律题组图11．用均匀导线做成的正方形线框边长为0.2m，正方形的一半放在垂直纸面向里的匀强磁场中，如图1所示．当磁场以10T/s的变化率增强时，线框中a、b两点间的电势差是()A．Uab＝0.1VB．Uab＝－0.1VC．Uab＝0.2VD．Uab＝－0.2V图22．如图2所示，导体AB在做切割磁感线运动时，将产生一个感应电动势，设导体AB的电阻为r，导轨左端接有阻值为R的电阻，磁场磁感应强度为B，导轨宽为d，导体AB匀速运动，速度为v.下列说法正确的是()A．在本题中分析电路时，导体AB相当于电源，且A端为电源正极B．UCD＝BdvC．C、D两点电势关系为：φC<φDD．在AB中电流从B流向A，所以φB>φA3．穿过闭合回路的磁通量Φ随时间t变化的图象分别如图3所示，下列关于回路中产生的感应电动势的论述，正确的是()图3A．图①中，回路产生的感应电动势恒定不变B．图②中，回路产生的感应电动势一直在变大C．图③中，回路在0～t1时间内产生的感应电动势小于在t1～t2时间内产生的感应电动势D．图④中，回路产生的感应电动势先变小再变大二、思想方法题组4．粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行．现使线框以同样大小的速度沿四个不同方向平移出磁场，如下图所示，则在移出过程中线框的一边a、b两点间电势差绝对值最大的是()5．如图4甲所示，光滑导轨水平放置在斜向下且与水平方向夹角为60°的匀强磁场中，匀强磁场的磁感应强度B随时间t的变化规律如图乙所示(规定斜向下为正方向)，导体棒ab垂直导轨放置，除电阻R的阻值外，其余电阻不计，导体棒ab在水平外力作用下始终处于静止状态．规定a→b的方向为电流的正方向，水平向右的方向为外力的正方向，则在0～t时间内，能正确反映流过导体棒ab的电流i和导体棒ab所受水平外力F随时间t变化的图象是()图4一、电磁感应中的电路问题1．内电路和外电路(1)切割磁感线运动的导体或磁通量发生变化的线圈都相当于电源，该部分导体的电阻或线圈的电阻相当于电源的内阻(r)．(2)除电源外其余部分是外电路．2．解决与电路相联系的电磁感应问题的基本方法(1)用法拉第电磁感应定律和楞次定律(或右手定则)确定感应电动势的大小和方向．(2)画等效电路图．(3)运用闭合电路欧姆定律、串并联电路的性质、电功率等公式求解．3．与上述问题相关的几个知识点(1)电源电动势：E＝n或E＝Blv.(2)闭合电路欧姆定律：I＝.部分电路欧姆定律：I＝.电源的内电压：U内＝Ir.电源的路端电压：U外＝IR＝E－Ir.(3)消耗功率：P外＝IU，P总＝IE.(4)通过导体的电荷量：q＝IΔt＝n.【例1】(2008·广东单科·18)如图5(a)所示，水平放置的两根平行金属导轨，间距L＝0.3m，导轨左端连接R＝0.6Ω的电阻．区域abcd内存在垂直于导轨平面向外、B＝0.6T的匀强磁场，磁场区域宽D＝0.2m．细金属棒A1和A2用长为2D＝0.4m的轻质绝缘杆连接，放置在导轨平面上，并与导轨垂直，每根金属棒在导轨间的电阻均为r＝0.3Ω，导轨电阻不计．使金属棒以恒定速度v＝1.0m/s沿导轨向右穿越磁场，计算从金属棒A1进入磁场(t＝0)到A2离开磁场的时间内，不同时间段通过电阻R的电流强度，并在图1(b)中画出．图5二、电磁感应中的图象问题1．图象问题可以综合法拉第电磁感应定律、楞次定律或右手定则、安培定则和左手定则，还有与之相关的电路知识和力学知识等．2．对于图象问题，搞清物理量之间的函数关系、变化范围、初始条件、斜率的物理意义等，往往是解题的关键．3．解决图象问题的一般步骤(1)明确图象的种类，即是B－t图象还是Φ－t图象，或者E－t图象、I－t图象等．(2)分析电磁感应的具体过程．(3)用右手定则或楞次定律确定方向对应关系．(4)结合法拉第电磁感应定律、欧姆定律、牛顿运动定律等规律写出函数关系式．(5)根据函数关系式，进行数学分析，如分析斜率的变化、截距等．(6)画图象或判断图象．【例2】图6(2011·山东·22)如图6所示，两固定的竖直光滑金属导轨足够长且电阻不计．两质量、长度均相同的导体棒c、d，置于边界水平的匀强磁场上方同一高度h处．磁场宽为3h，方向与导轨平面垂直．先由静止释放c，c刚进入磁场即...
