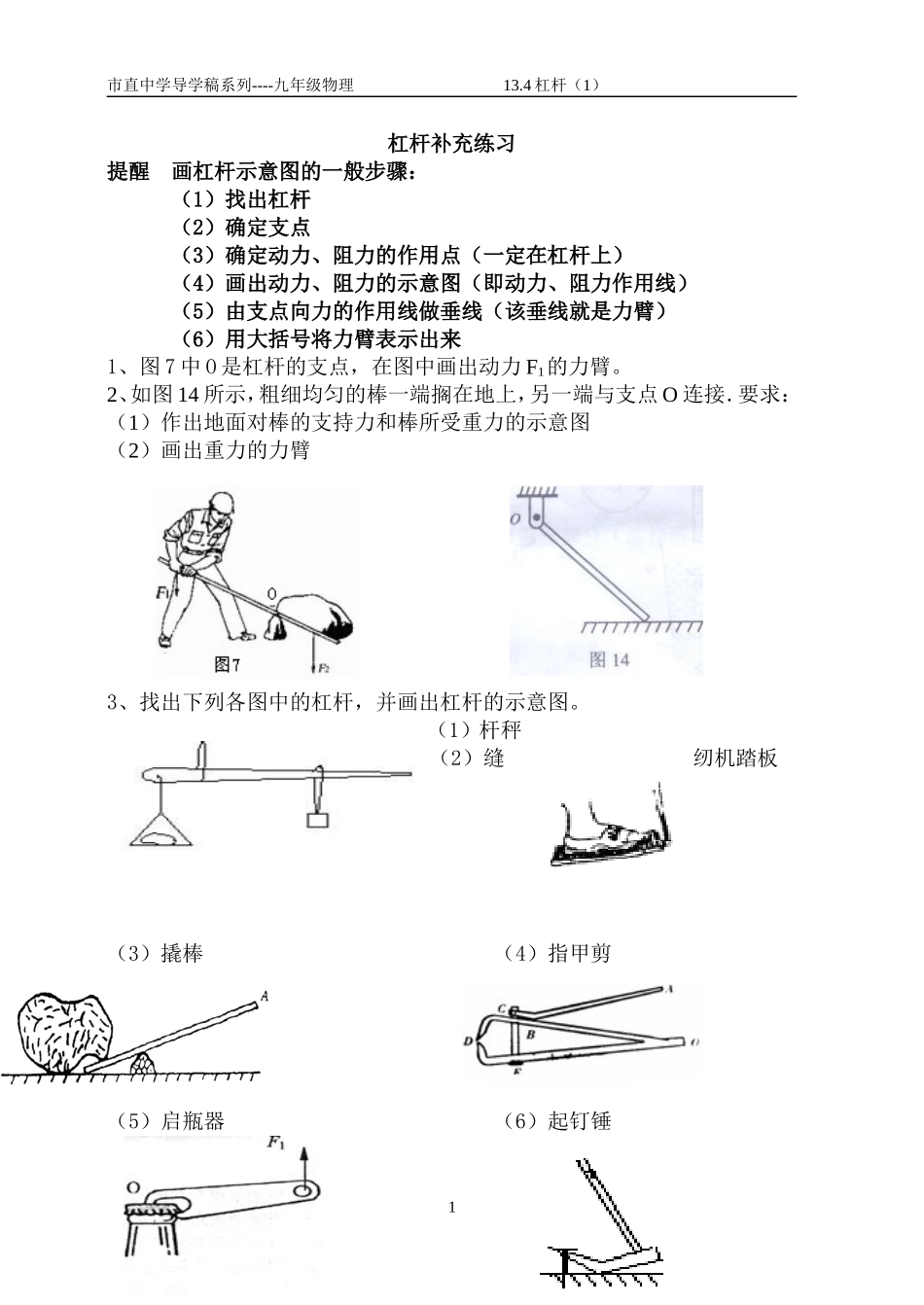

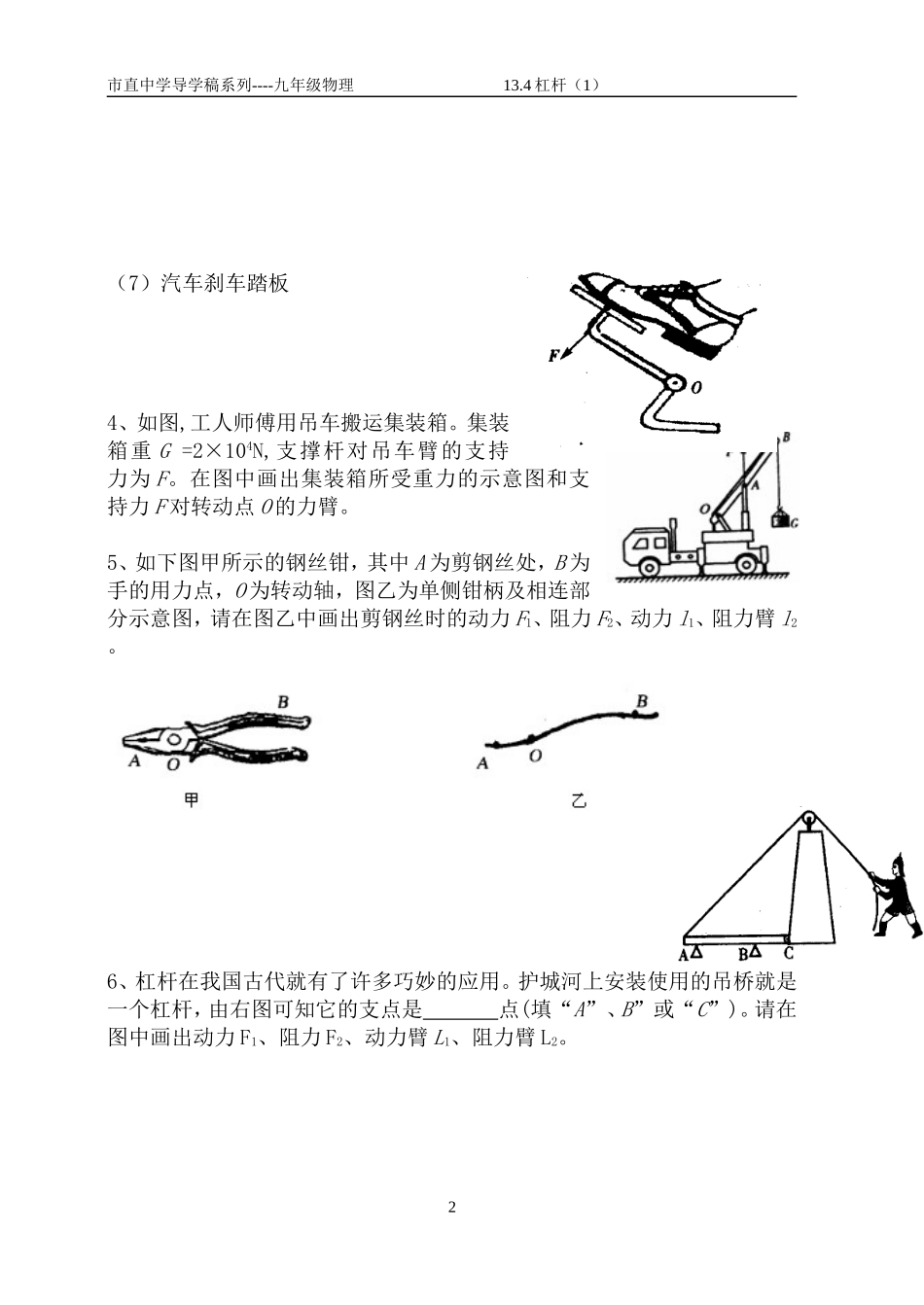

市直中学导学稿系列----九年级物理13.4杠杆（1）杠杆补充练习提醒画杠杆示意图的一般步骤：（1）找出杠杆（2）确定支点（3）确定动力、阻力的作用点（一定在杠杆上）（4）画出动力、阻力的示意图（即动力、阻力作用线）（5）由支点向力的作用线做垂线（该垂线就是力臂）（6）用大括号将力臂表示出来1、图7中O是杠杆的支点，在图中画出动力F1的力臂。2、如图14所示，粗细均匀的棒一端搁在地上，另一端与支点O连接．要求：（1）作出地面对棒的支持力和棒所受重力的示意图（2）画出重力的力臂3、找出下列各图中的杠杆，并画出杠杆的示意图。（1）杆秤（2）缝纫机踏板（3）撬棒（4）指甲剪（5）启瓶器（6）起钉锤1市直中学导学稿系列----九年级物理13.4杠杆（1）（7）汽车刹车踏板4、如图,工人师傅用吊车搬运集装箱。集装箱重G=2×104N,支撑杆对吊车臂的支持力为F。在图中画出集装箱所受重力的示意图和支持力F对转动点O的力臂。5、如下图甲所示的钢丝钳，其中A为剪钢丝处，B为手的用力点，O为转动轴，图乙为单侧钳柄及相连部分示意图，请在图乙中画出剪钢丝时的动力F1、阻力F2、动力l1、阻力臂l2。6、杠杆在我国古代就有了许多巧妙的应用。护城河上安装使用的吊桥就是一个杠杆，由右图可知它的支点是点(填“A”、B”或“C”)。请在图中画出动力F1、阻力F2、动力臂L1、阻力臂L2。2
