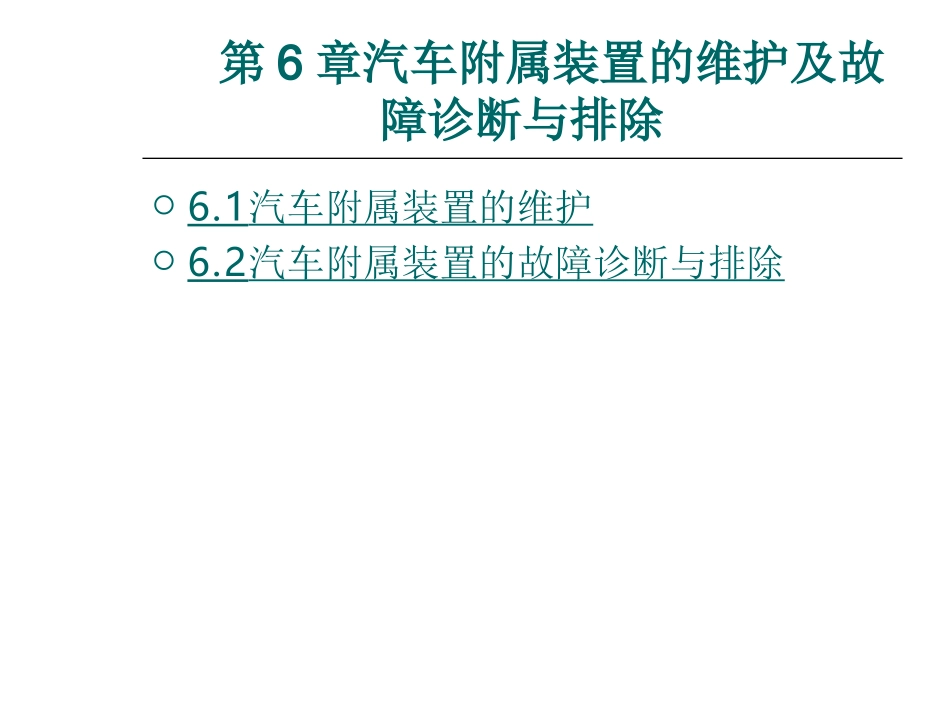

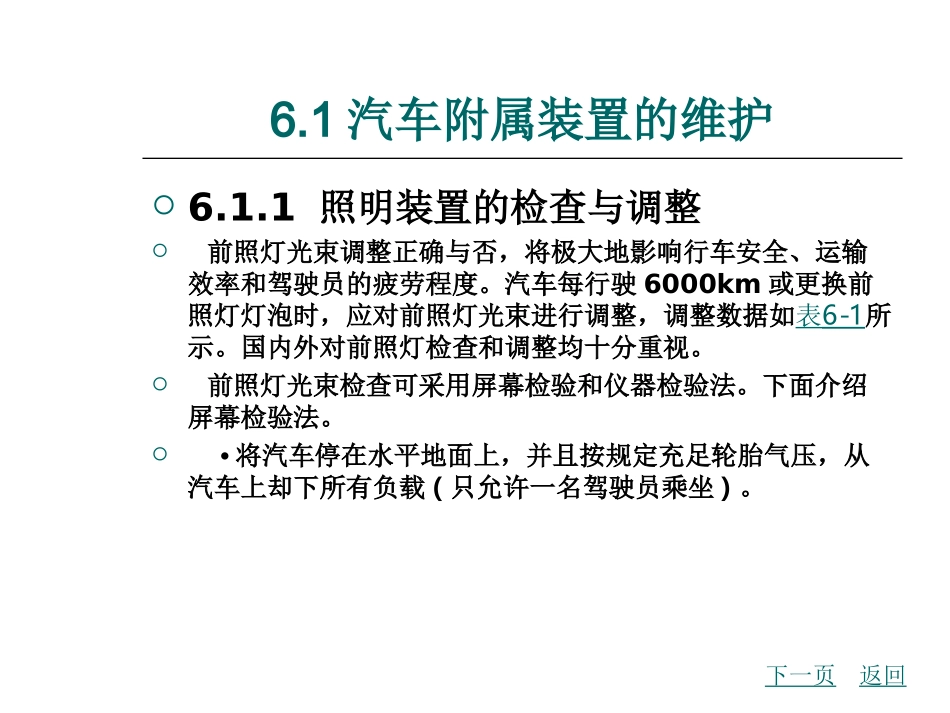

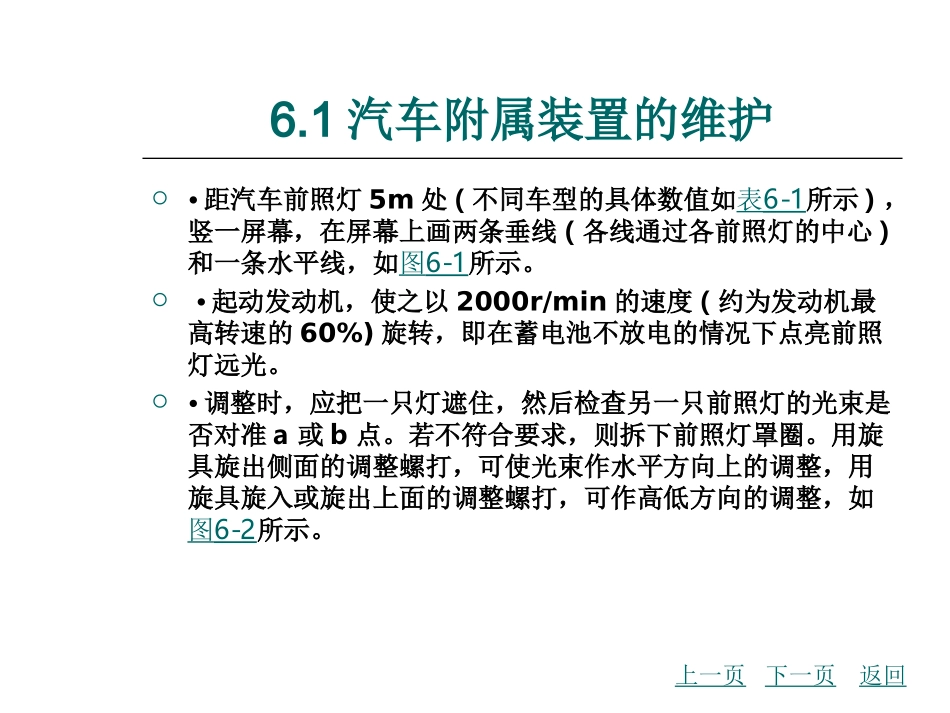

第6章汽车附属装置的维护及故障诊断与排除6.1汽车附属装置的维护6.2汽车附属装置的故障诊断与排除6.1汽车附属装置的维护6.1.1照明装置的检查与调整前照灯光束调整正确与否，将极大地影响行车安全、运输效率和驾驶员的疲劳程度。汽车每行驶6000km或更换前照灯灯泡时，应对前照灯光束进行调整，调整数据如表6-1所示。国内外对前照灯检查和调整均十分重视。前照灯光束检查可采用屏幕检验和仪器检验法。下面介绍屏幕检验法。·将汽车停在水平地面上，并且按规定充足轮胎气压，从汽车上却下所有负载(只允许一名驾驶员乘坐)。下一页返回6.1汽车附属装置的维护·距汽车前照灯5m处(不同车型的具体数值如表6-1所示)，竖一屏幕，在屏幕上画两条垂线(各线通过各前照灯的中心)和一条水平线，如图6-1所示。·起动发动机，使之以2000r/min的速度(约为发动机最高转速的60%)旋转，即在蓄电池不放电的情况下点亮前照灯远光。·调整时，应把一只灯遮住，然后检查另一只前照灯的光束是否对准a或b点。若不符合要求，则拆下前照灯罩圈。用旋具旋出侧面的调整螺打，可使光束作水平方向上的调整，用旋具旋入或旋出上面的调整螺打，可作高低方向的调整，如图6-2所示。上一页下一页返回6.1汽车附属装置的维护·当远光调好后，应打开近光灯，检查屏幕上是否有明显的明、暗截止线，其高度是否符合规定。一般规定是:前照灯上边缘距地面不大于1350mm的车，在距灯10m远处的屏幕上的明、暗截止线水平部分应比前照灯基准中心低H/3左右，如图6-1右下角所示。对于按近光调整的四灯式前照灯(CA1091汽车)，当调好外侧两只前照灯的近光后，还应打开远光束，分别调整内侧两只前照灯，使其光形的最亮点落在近光切断面的上方。当前照灯光束调好后，还应对其照度进行测量。可采用屏幕式测试器(将其置于距前照灯3m处)或聚焦式测试器(从灯到受射距离lm)进行测试。上一页下一页返回6.1汽车附属装置的维护6.1.2信号装置的检查与调整信号装置主要包括灯光信号和电喇叭，其中灯光信号又分为闪烁信号(如转向灯)和持续信号(如制动灯)等。1.电喇叭的检查与调整(1)解体前的检查·接线柱电队的检查，如图6-3所示。·接线柱与外壳绝缘性能的检查，如图6-4所示。上一页下一页返回6.1汽车附属装置的维护(2)解体后的检查·喇叭线圈的检查方法如图6-5所示。喇叭电容器检查前，先放净其存电，然后按如图6-6所示的方法进行。·检查喇叭触点时，要求上下触点接触面积不小于80%，中心线的偏移不超过0.25mm,触点厚度不小于0.30mm。若不符合要求，应予以更换。(3)音调与音量的调整·音量的调整如图6-7所示，先松开音量调整螺栓锁紧螺母，然后再用旋具转动调整螺检即可。·音调的调整如图6-7所示，先松开铁芯下部的锁紧螺母，然后再用旋具转动铁芯即可。上一页下一页返回6.1汽车附属装置的维护2.闪光器的使用维护与调整(1)闪光器的使用与维护选用闪光器时，应按全部闪光灯以及仪表盘上指示灯的功率总和选择适当功率等级或规定的闪光器，常用闪光器的技术数据如表6-2所示。安装闪光器时，必须按照制造厂的规定进行安装，如安装SD56型闪光器时，其接线柱必须朝下。闪光器接线时，如标有“L'，或“信号灯”的接线柱应与转向开关相连;标有“B”或“指示灯”的接线柱应与仪表板指示灯相连;标有“D”或“电源”的接线柱应与电源相连。(2)闪光器的调整造成闪光灯闪光过快过慢的原因有:电路接触不良、闪光灯功率过小、闪光器调整不当。上一页下一页返回6.1汽车附属装置的维护6.1.3仪表装置的检查与调整1.燃油表及其传感器的检查与调整如图6-8所示为电热式燃油表及其传感器。可用万用表检查其标准电流和内部电阻值，如为东风系列汽车，应符合表6-3的规定，若不符合要求，可调整。若双金属片指示表不能指到“0”或“1”位，可以转动调整齿扇进行调整;若指针能指到“0”或“1”位，而浮子达不到规定的位置，可通过改变滑片与电阻的相互位置进行调整。上一页下一页返回6.1汽车附属装置的维护2.水温表及其传感器的检查与调整如图6-9、图6-10所示，为正、负温度系数热敏电阻式水温表。可用万...
